斜缝对接式拼接连接销钉结构

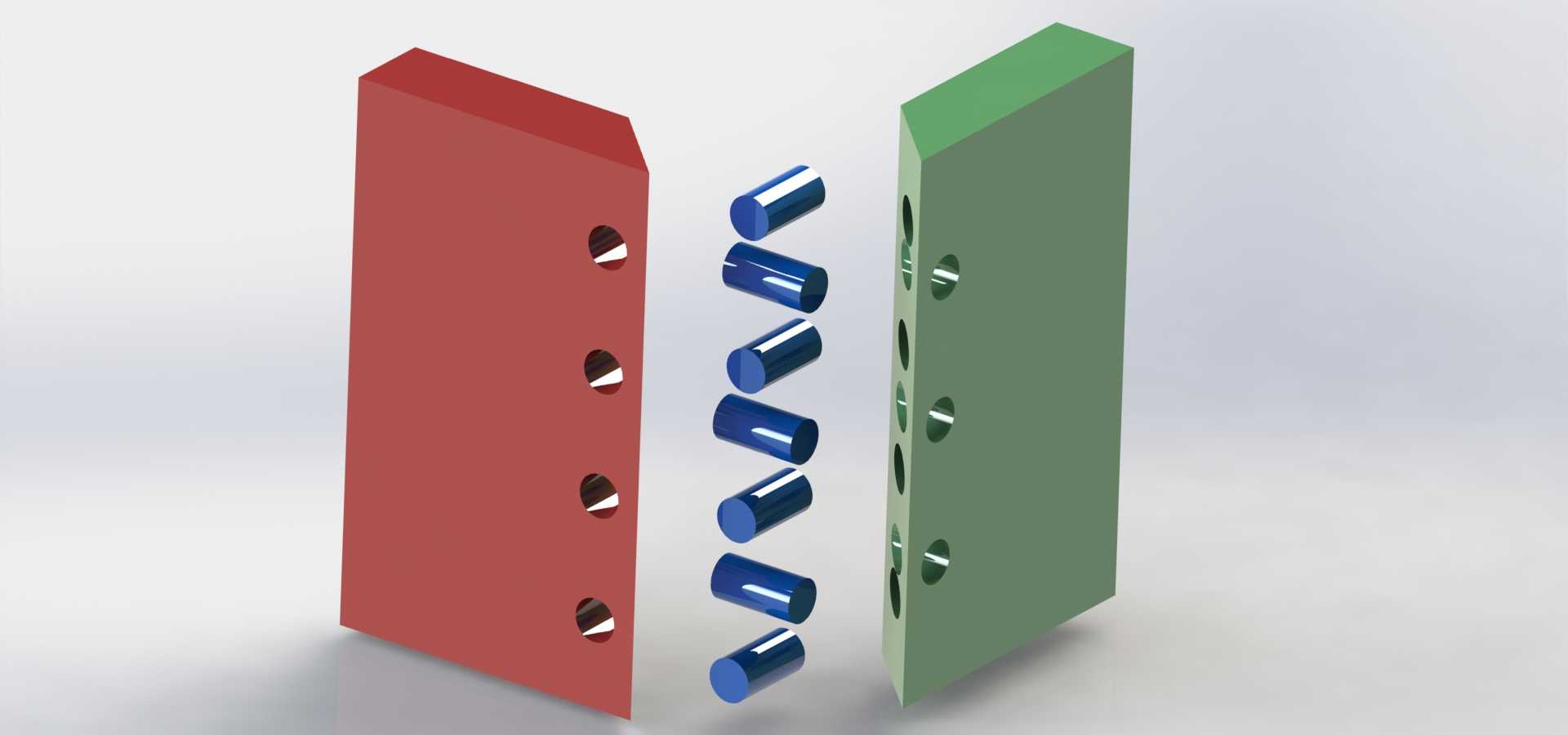

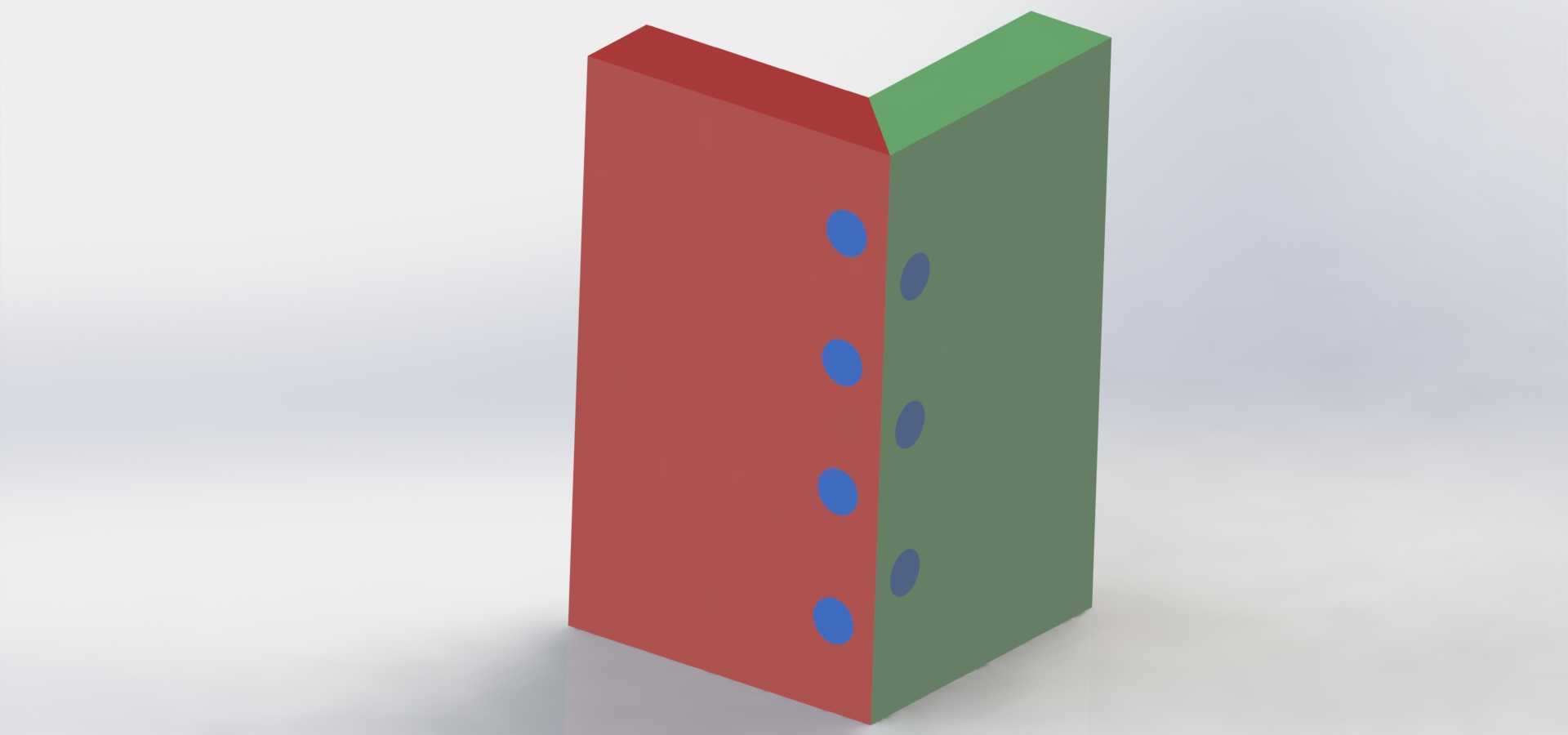

　　在各类工装夹具、模块化型材机架、非标自动化设备的框架拼接场景中，这类斜缝结构的销钉主要承担两个对接构件的精准定位与辅助传力作用，区别于传统圆柱销、圆锥销的过盈压装方式，斜缝结构的设计允许销体在装入对应销孔后，通过两个分体瓣片的微小形变补偿孔位的加工公差，降低对接面的装配精度要求，同时避免反复拆装后销孔磨损导致的定位失效问题。从结构设计逻辑来看，该销钉采用对称分体式斜切结构，两个瓣片的结合面为倾斜平面，当销体整体插入两个对接构件的同轴销孔后，斜切面的存在使得两个瓣片可沿斜向产生微小的相对位移，在受到轴向锁紧力时，瓣片会向外小幅胀开，与销孔内壁形成均匀的面接触，相比传统圆柱销的线接触或局部点接触，

　　这种胀紧式的接触方式能传递更大的横向剪切力，同时在设备运行产生振动的工况下，不会出现销钉松动脱出的问题。实际应用中，这类销钉常被用于铝型材框架的快速拼接、焊接工装的定位块连接、输送线导轨段的对接等场景，尤其是在需要频繁拆装调整的工位上，斜缝销钉无需专用的拔销工具，只需松开轴向的锁紧螺钉即可轻松取出，反复拆装的定位重复精度可控制在0.02mm以内，完全满足多数通用机械设备的装配定位要求。从安装边界来看，这类销钉适配的销孔为标准圆柱通孔，孔的加工公差推荐取H7，销体装入后露出构件端面的长度不超过3mm即可，避免与其他运动部件产生干涉；两个对接构件的结合面需要保证平面度不大于0.05mm，否则斜缝销的胀紧力会出现偏载，导致定位精度下降。

　　设计过程中，斜切面的倾斜角度经过反复校核，角度过大会导致瓣片胀开行程不足，无法有效补偿孔位公差，角度过小则会导致瓣片胀紧力不足，受横向载荷时容易出现销体移位，最终选定的斜切角度兼顾了胀紧行程与锁紧力的平衡，同时在每个瓣片上设置的定位凹点与凸点，可在装配时提前将两个瓣片组合为整体，避免分体零件散落，提升现场装配效率。在重型输送设备的导轨对接场景中，这类斜缝销可以承受导轨运行时产生的持续冲击载荷，相比普通的平键连接，销钉的定位方式不会破坏导轨的安装基准面，后期更换导轨段时无需重新校准整体直线度，大幅缩短设备维护的停机时间；在小型模块化工作台的拼接中，斜缝销的隐藏式安装结构不会在构件表面突出多余的连接件，保证工作台面的平整性，

　　满足生产工位对操作平面无障碍物的要求。需要注意的是，这类销钉不适用于长期承受大扭矩传递的连接场景，其核心功能是定位与辅助承载剪切力，扭矩传递仍需要配合平键或锁紧螺栓完成；在有腐蚀介质的应用场景中，销体需要选用不锈钢材质制作，避免锈迹导致瓣片无法相对位移，丧失胀紧定位的功能。从建模细节来看，两个瓣片的斜切面配合公差取IT6级，保证装配时两个瓣片贴合紧密，不会出现错位导致装入销孔时卡滞；瓣片边缘做了0.2mm的倒角处理，既方便销体顺利插入销孔，也避免装配时锋利边缘划伤操作人员或构件表面。
