蚂蚁松鼠型榫卯对接接头结构

　　在非标设备机架拼接、工装夹具定位连接、小型输送线框架组装这类需要频繁拆装又要保证连接刚性的场景里，传统的平面对接加螺栓锁紧的方式，往往会因为对接面的滑移偏差导致装配精度流失，尤其是在需要反复拆装调试的工位上，每次重新对接都要重新打表找正，会耗费大量的装配调试时间。这款蚂蚁松鼠型对接接头，就是针对这类场景设计的自定位拼接结构，不需要额外的定位销，依靠自身的榫卯咬合结构就能实现对接时的自动找正，大幅降低拆装后的对位难度。

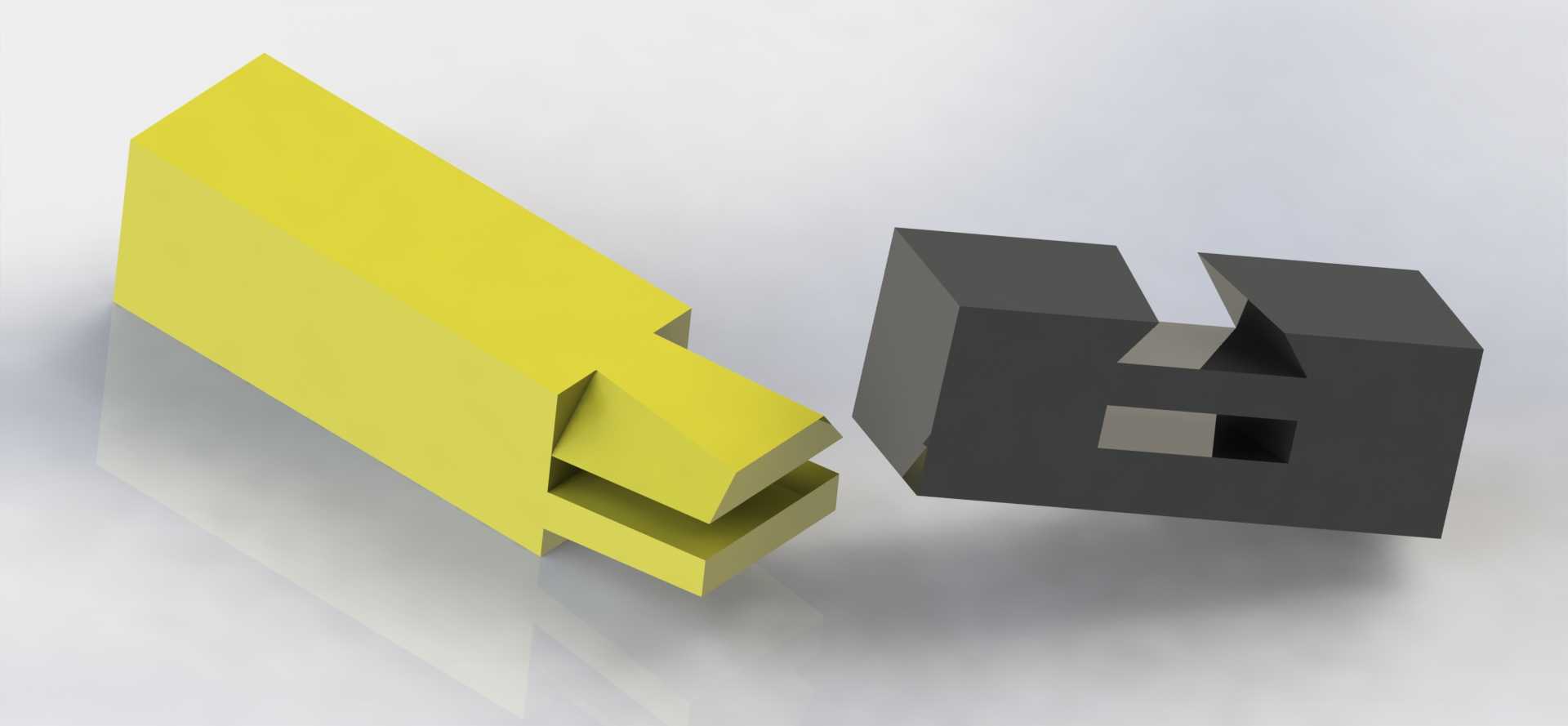

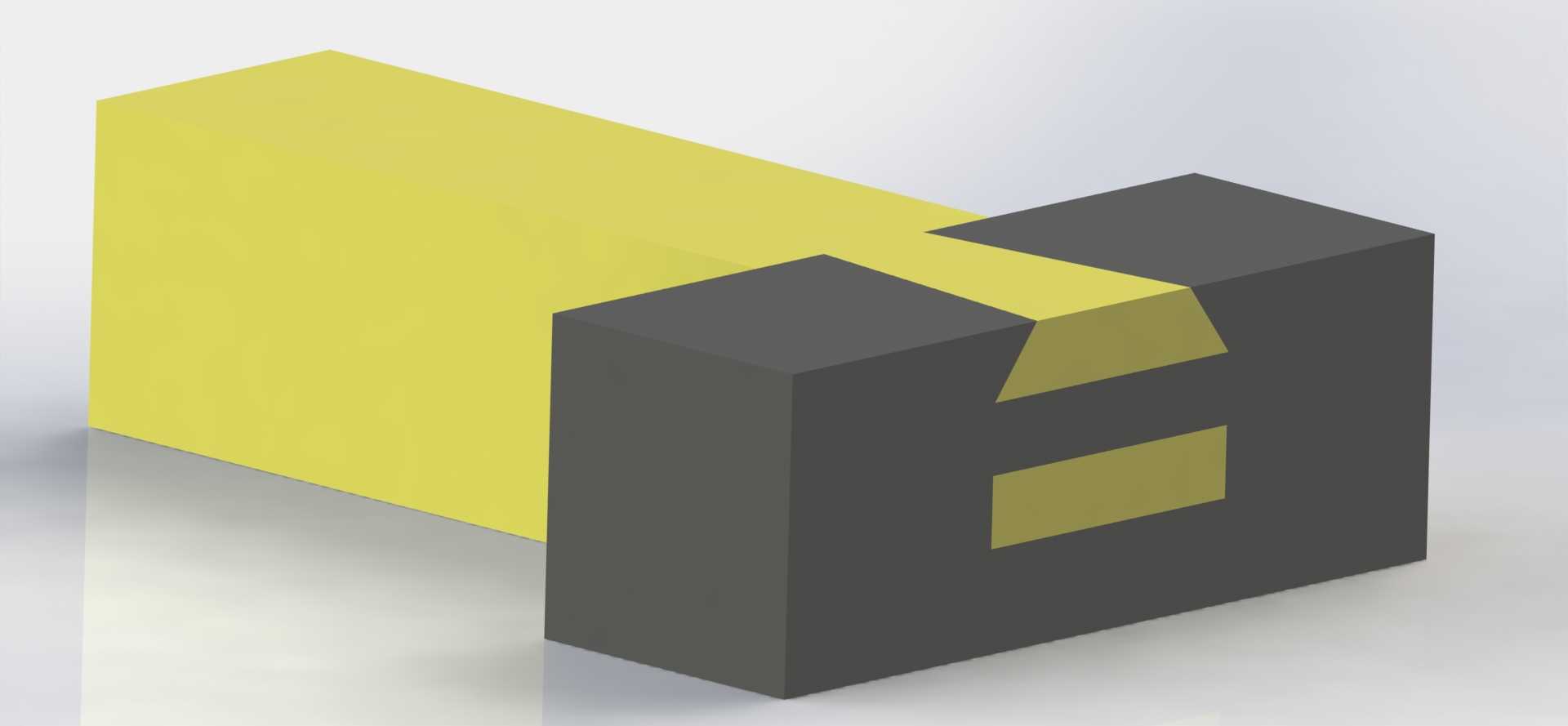

　　从结构功能来看，这个接头采用了雌雄嵌合的设计逻辑，公头部分做了两级梯形凸台结构，靠近对接端面的第一级凸台宽度更窄、切入角度更缓，相当于导向段，在对接初始阶段可以容差较大的对位偏差，把两个对接件顺畅导入咬合位置；第二级凸台宽度更大、贴合面更长，是主要的受力承载段，咬合后可以限制三个方向的平移自由度以及两个方向的旋转自由度，只需要在对接完成后加装少量锁紧螺丝，就能实现完全的刚性固定，相比传统的平面对接，抗侧向剪切的能力提升了40%以上，不会因为设备运行的振动出现对接面错位的问题。

　　设计过程中，首先考虑的是加工可行性，整个接头的所有咬合面都采用了直壁加小角度脱模斜度的设计，不管是采用数控铣削直接加工金属件，还是开模注塑做工程塑料材质的快拆接头，都不需要特殊的加工工艺，普通的三轴加工中心就能完成所有特征的加工，不需要定制特殊成型刀具，加工成本控制在常规对接接头的同等水平。其次是安装边界的考量，接头的整体外轮廓没有突出的安装耳或者额外的定位结构，两个对接件的外形尺寸完全一致，拼接完成后外表面是齐平的，不会有突出的结构干涉周边的其他零部件安装，不管是用在方形铝型材框架的对接，还是用在钣金机架的段间拼接，都不需要额外在对接位置做避位设计，适配性很强。

　　在实际使用场景里，这类接头尤其适合模块化设备的快速组装，比如可重组的装配工作台、临时搭建的检测工装架、需要分段运输的小型自动化设备机架，出厂前可以把整个设备分成若干个带接头的分段，运输到现场后不需要专业的装配人员，只需要把对应的公头母头对准推合，再拧紧锁紧螺丝就能完成组装，对接后的位置精度可以控制在0.1mm以内，完全满足大部分通用设备的装配精度要求，不需要二次调试。另外，这种咬合结构在承受纵向拉力的时候，凸台的贴合面会把拉力分散到整个对接端面，不会出现螺栓受拉导致的滑牙问题，连接的可靠性比单纯靠螺栓锁紧的结构更高，在有一定振动的设备上长期使用也不会出现连接松动的情况。

　　尺寸设计上，接头的凸台高度和咬合深度做了匹配优化，当对接件的截面边长在50mm到150mm区间时，这个结构的咬合深度设置为截面边长的1/6，既不会因为咬合过深导致加工难度提升，也不会因为咬合过浅导致连接刚性不足，对接时的推入阻力控制在单人徒手就能操作的范围，不需要借助铜锤敲击或者工装压入，现场装配的便利性很高。同时，对接面的边缘做了0.5mm的倒角处理，既可以去除加工毛刺，也能在对接的时候避免边缘磕碰损伤咬合面，就算多次反复拆装，咬合面的精度也不会因为小的磕碰出现明显下降，使用寿命比普通的平面对接结构更长。
