燕尾槽式三向互锁拼接积木结构件

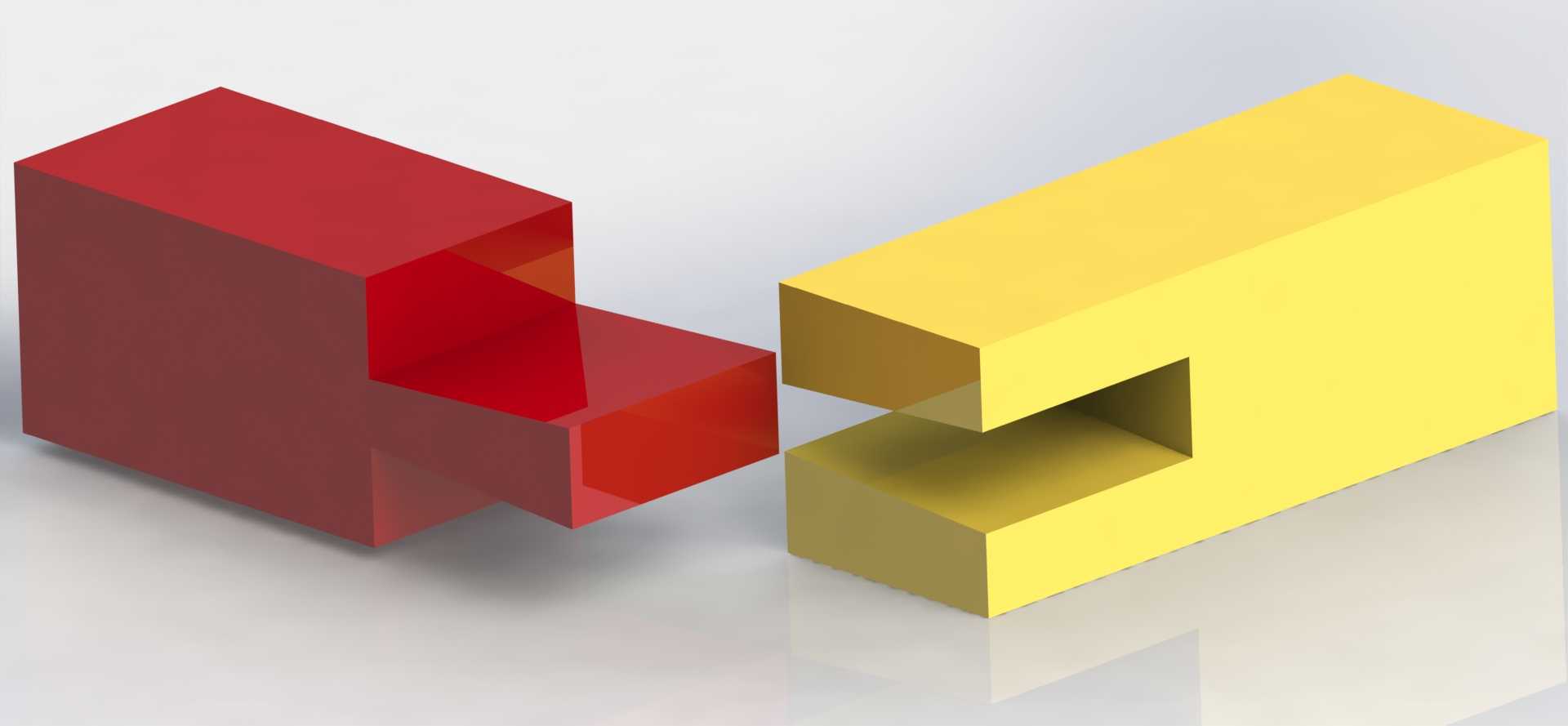

　　这类互锁拼接结构件常应用在模块化工装搭建、教学演示教具、快速组合夹具的基体拼接场景中，区别于常规的螺栓紧固拼接方式，该结构依靠三个方向的燕尾型咬合面实现无紧固件的快速锁合，在需要频繁拆装重组的工位场景下，能大幅降低拼接对位的调整时间，不需要额外准备扳手、螺丝刀等装配工具，徒手即可完成拼接与拆分操作。从结构设计逻辑来看，三个方向的燕尾槽采用等截面斜度设计，咬合面的斜度统一取1:50的工程常用自锁角度，既保证拼接后沿槽方向的滑动顺畅度，又能避免垂直于拼接面方向的松脱，三个构件的咬合边界完全对称，任意两个同规格构件都可以实现互换拼接，不需要区分安装方向，在批量搭建组合框架时，能大幅降低零件分拣的工作量。从安装边界来看，

　　单个构件的基准面采用直角六面体设计，相邻基准面的垂直度公差控制在0.02mm以内，拼接完成后整体组合件的相邻外表面平面度误差不超过0.05mm，可直接作为小型工装的安装基准面使用，不需要额外进行铣削找平处理。咬合槽的深度设计为构件整体厚度的三分之一，既保证足够的咬合接触面积承受横向剪切力，又不会因为槽深过大削弱构件自身的结构强度，在承受常规工装的装夹压力时，咬合面不会出现压溃变形的问题。这类结构在职业院校的机械装配教学场景中，可作为公差配合、燕尾结构的实操演示件，让学员直观理解滑动配合的间隙控制逻辑；在小型自动化设备的快速换型工装搭建中，可根据工位的实际尺寸需求，灵活拼接出不同高度、不同宽度的支撑基体，适配不同规格的工件装夹需求；

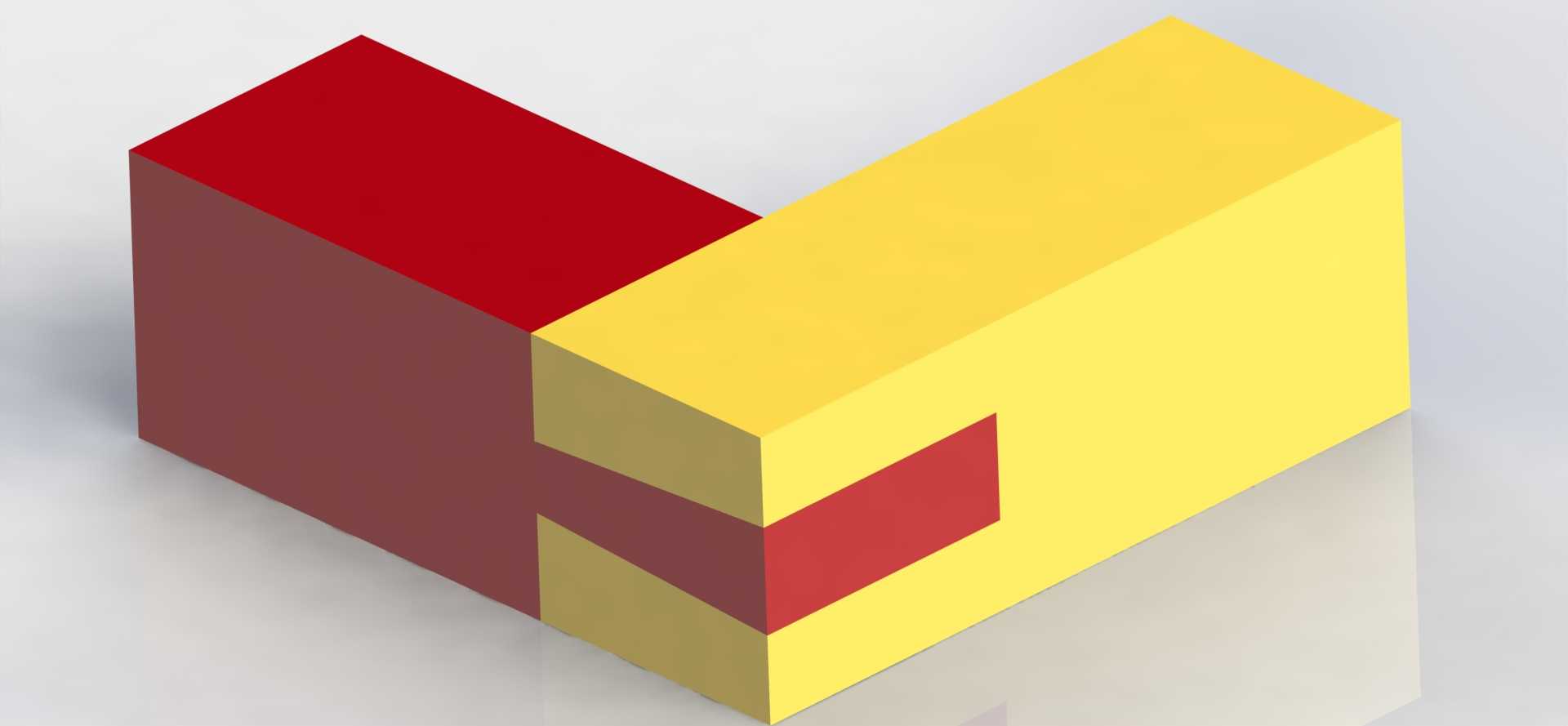

　　在桌面级的模块化工作台搭建中，这类互锁构件可以快速组合成工具架、零件放置台的支撑结构，不需要焊接或者螺栓固定，调整布局时可以直接拆分重组，不会在工作台面留下安装孔位痕迹。设计过程中特意将三个构件的外形尺寸做了等比例匹配，拼接完成后外露的表面没有突出的卡扣或者凸台，整体外轮廓保持规整的直角形态，在作为基体安装其他功能零件时，不会因为外轮廓的不规则导致安装干涉。咬合面的表面粗糙度控制在Ra1.6，既降低滑动拼接时的摩擦阻力，又避免表面过于光滑导致自锁性能下降，在反复拆装数百次后，咬合面的磨损量仍能控制在配合公差允许范围内，不会出现拼接松动的问题。不同于普通的积木式拼接结构，该结构的三个咬合方向呈空间垂直分布，

　　拼接完成后可以同时限制三个轴向的相对位移，不需要额外的定位销即可实现完全定位，在承受多方向的负载时，力会通过三个咬合面均匀分散到各个构件上，不会出现应力集中在单个拼接点的情况，整体结构的抗侧向冲击能力远高于单方向拼接的普通构件。在实际选型使用时，只需要根据需要搭建的整体尺寸计算所需的构件数量，不需要额外加工定制连接配件，所有构件都可以通过批量加工获得，加工过程中只需要一次装夹即可完成单个构件所有咬合面的铣削加工，加工效率高，成本可控，适合作为标准化的模块化拼接零件推广使用。
