F300H-Hastelloy3微动流量传感器结构设计

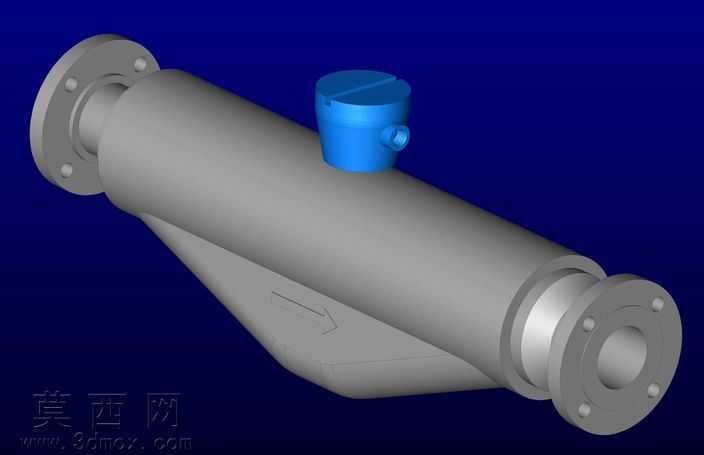

本模型为微动流量传感器F300H-Hastelloy3的三维设计作品，建模阶段采用参数化特征构建方式，先完成主体流道管段的基础轮廓绘制，通过拉伸、旋转命令生成两端带法兰连接结构的主管体，法兰盘上的螺栓孔采用圆周阵列方式均匀排布，保证与工业管道对接的安装适配性。主管体侧面的斜向分流结构通过放样命令生成，与主管壁做相切过渡处理，避免流体流经时产生紊流影响测量精度，管体外壁雕刻的流向箭头采用凸雕特征实现，清晰标识介质流通方向。顶部的传感检测模块采用独立建模后装配的方式完成，蓝色端盖部分做了旋钮式防滑槽结构设计，侧方的接线接口做了凸台与内孔的细节刻画，还原实际产品的接线安装结构。材质渲染阶段，主管体部分赋予哑光金属材质，模拟哈氏合金与不锈钢的磨砂金属质感，调整金属粗糙度参数还原工业金属部件的真实表面效果，顶部传感模块赋予亮蓝色工程塑料材质，通过调整高光参数区分塑料与金属的材质差异，背景采用深蓝色纯色背景突出模型主体结构，渲染时添加柔和的环境光与定向补光，避免结构死角出现过暗阴影，清晰展现各部件的衔接关系。设计过程中充分考虑产品的实际使用场景，两端法兰的尺寸参数参照通用工业管道法兰标准设定，保证模型的工程实用性，传感模块与主管体的连接部位做了密封凸台结构设计，还原实际产品的密封装配逻辑，整体结构比例严格参照实物尺寸缩放，各部件之间的装配间隙控制在合理范围，既保证三维模型的视觉真实感，也符合工业传感设备的结构设计逻辑，可用于工业流体测控场景的方案展示、结构验证以及相关教学演示使用。
