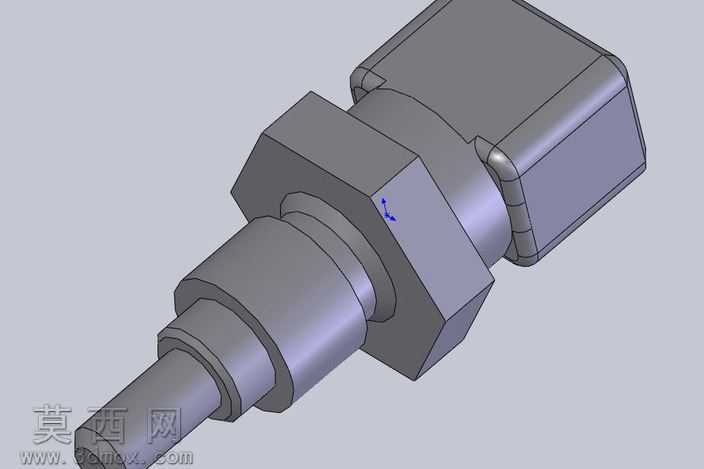

博世车用温度传感器三维结构设计

本模型采用SolidWorks进行全参数化三维建模，完整还原了博世温度传感器的真实结构与外观细节，建模过程遵循工业传感器的实际生产尺寸比例，确保各部件装配关系精准无干涉。模型整体分为接插端、六角紧固段、阶梯轴段、探测杆四个核心结构部分，接插端采用带圆角的方体造型，建模时通过拉伸凸台建立基础轮廓后，对所有棱边添加符合工业设计规范的圆角特征，还原接插件外壳的注塑成型质感，避免尖锐棱角带来的加工与装配风险。六角紧固段采用标准外六角结构，建模时通过多边形拉伸生成，尺寸匹配常用扳手规格，还原传感器安装时的拧动受力结构，该部位与接插端、阶梯轴段的衔接处添加过渡圆角，模拟金属机加工后的倒角工艺，减少应力集中问题。阶梯轴段采用多段同轴圆柱依次拉伸生成，每段轴径差符合传感器的密封、定位装配需求，轴段之间的退刀槽结构也做了精细还原，还原实际零件机加工时的工艺结构，确保模型可直接用于装配模拟。探测杆为细长圆柱结构，建模时保证与整体轴线的同轴度，还原温度探测端的细长形态，符合温度传感器伸入被测介质完成检测的功能需求。材质渲染方面，接插端外壳赋予深灰色哑光塑料材质，调整粗糙度参数模拟PA66加纤注塑件的表面质感；六角紧固段与阶梯轴段、探测杆赋予金属材质，添加轻微的金属反光与细腻的磨砂质感，还原不锈钢机加工零件的表面效果，不同材质的区分清晰展现各部件的材质属性与功能分区。设计思路上以还原实物的装配逻辑为核心，所有结构均围绕温度传感器的安装、接插、探测功能展开，没有冗余的装饰性结构，每个特征都对应实际零件的功能需求：六角结构用于安装紧固，阶梯轴用于安装定位与密封，接插端用于线束连接，探测杆用于温度感知，整体模型结构严谨，细节完整，可用于工控设备的装配模拟、教学演示、产品结构参考等场景，建模过程中对同轴度、装配间隙等关键参数做了约束，确保模型符合工业设计的精度要求。
