罗兰积压电式3D扫描传感单元结构设计

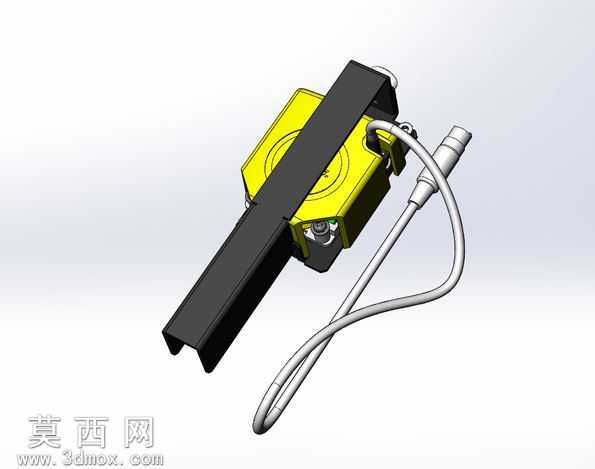

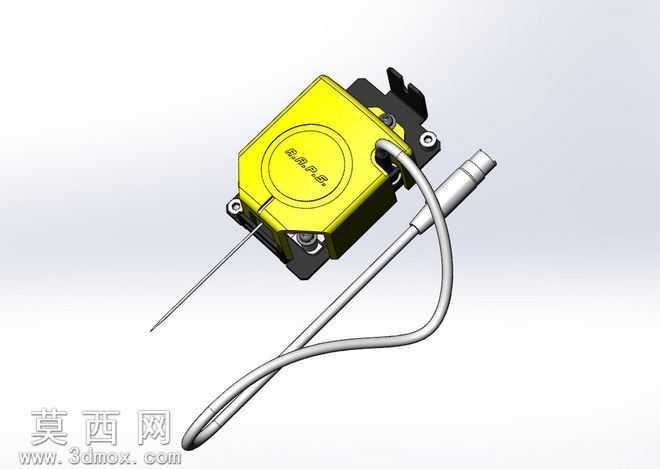

本作品为罗兰积压电式3D扫描传感单元的三维参数化建模设计，整体建模过程严格遵循工业传感部件的实际装配逻辑与尺寸规范，采用全参数化驱动的建模方式完成各部件的精准构建。建模初始阶段先梳理传感单元的组成架构，将整体拆分为传感核心主体、安装固定支架、信号传输线缆、连接接头四个核心模块，逐一完成各模块的独立建模后再进行总装配约束，确保各部件的装配间隙、配合公差完全符合实际工业产品的设计要求。主体传感模块的建模重点还原压电传感核心的封装结构，黄色外壳部分采用哑光工程塑料材质参数设置，表面做细微的磨砂质感纹理处理，还原工业级传感部件的外壳质感，外壳上的标识区域通过贴图映射方式实现，保证标识位置与实物完全一致。黑色安装支架采用C型槽钢式结构设计，建模时精准还原支架的折弯弧度、安装孔位的位置与尺寸，支架材质设置为黑色喷塑冷轧钢，表面添加细微的颗粒质感模拟喷塑层的触感，支架与传感主体的连接部位还原了紧固螺丝的细节，螺丝的螺纹、螺帽的防滑纹路都通过螺旋扫描与阵列特征完成建模，细节还原度高。信号传输线缆部分采用柔性建模思路，通过样条曲线拟合线缆的自然弯曲形态，线缆外皮设置为白色哑光PVC材质，添加细微的反光效果模拟橡胶外皮的质感，线缆末端的金属连接接头分别建模金属插芯与塑料外壳部分，金属部分设置为哑光镀铬材质，还原接头的金属光泽与防滑纹路细节。渲染阶段采用工作室柔光照明方案，主光源从左上方45度角投射，搭配右侧补光消除部件暗部死黑，地面添加微弱的阴影接收效果，突出各部件的结构层次与材质差异，整体渲染效果清晰展现传感单元的装配关系与外观细节。设计过程中充分考虑该传感单元的实际使用场景，安装支架的结构适配常见的工业设备安装工位，线缆的长度与接头规格符合通用3D扫描设备的连接标准，整体模型可直接用于产品展示、装配教学、虚拟仿真等场景，各部件均保留可编辑的参数化特征，方便后续根据实际需求调整尺寸、修改结构，适配不同的安装与使用需求。
