角部带导轨的抽屉拼接连接结构

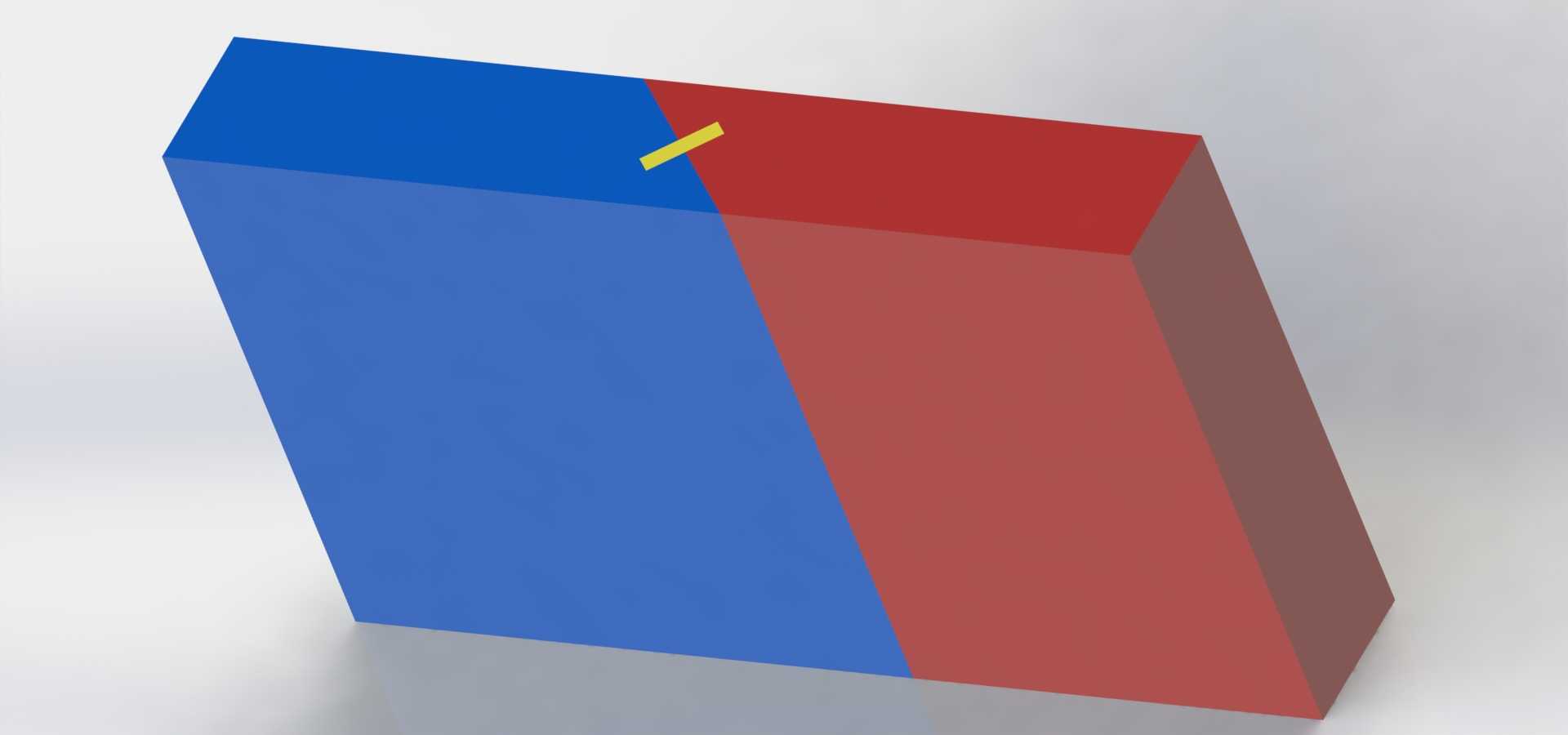

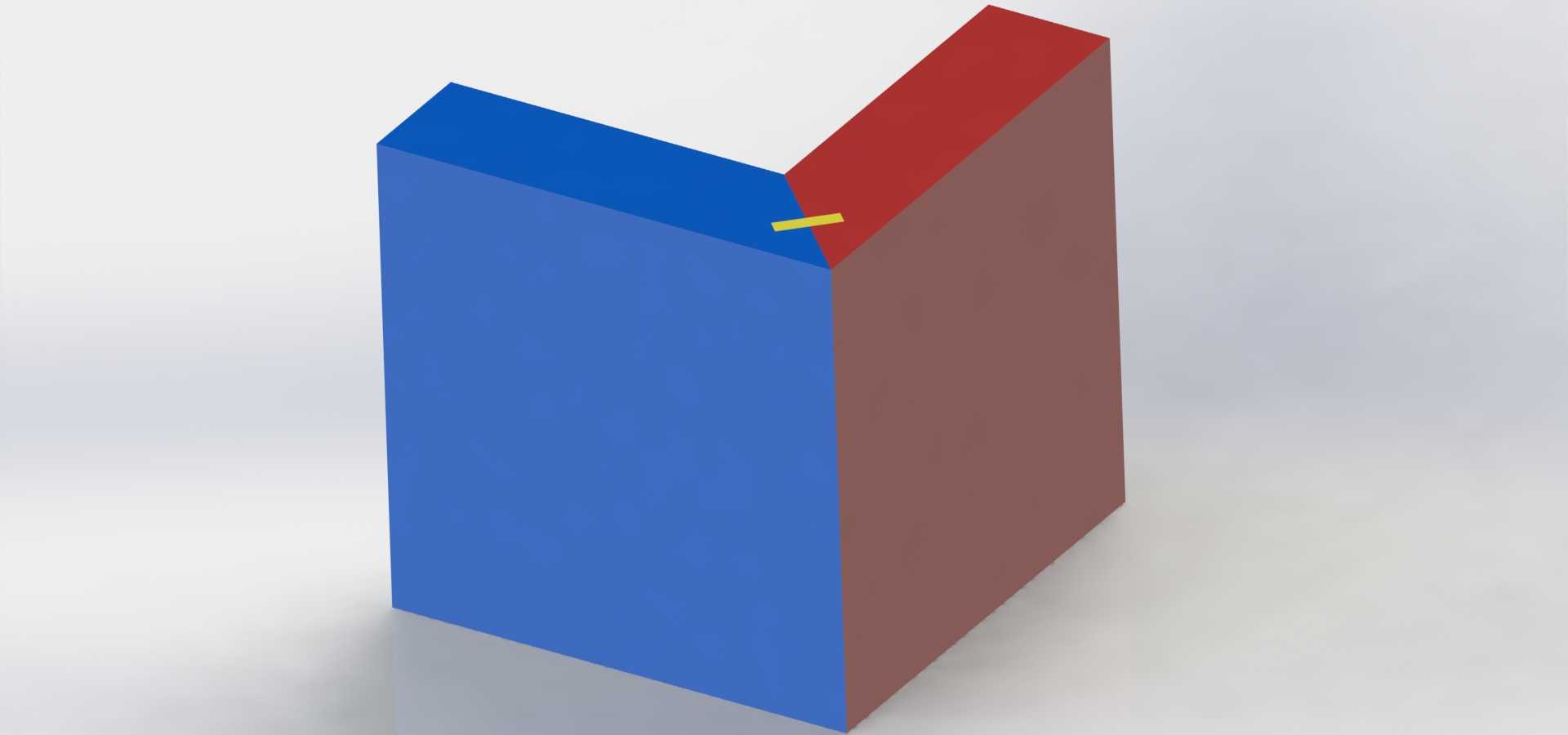

　　在家具五金、仓储柜体、工业抽屉模组的实际装配场景里，角部连接的稳定性直接决定了抽屉抽拉的顺畅度与长期使用的结构寿命，常规的直角拼接往往忽略导轨安装位的预留，要么需要额外加装导轨固定座增加装配工序，要么角部拼接强度不足，在反复抽拉的交变载荷下出现拼接缝开裂、导轨偏移的问题。这款带导轨的角抽连接结构，正是针对这类实际装配痛点做的集成化设计，把角部拼接功能和导轨安装定位功能整合在同一个连接节点上，省去了额外的导轨固定配件，也让角部的受力传递更合理。从结构设计的逻辑来看，这个连接结构采用两个互成直角的基体块作为拼接主体，分别对应抽屉侧面板与端面板的安装贴合面，两个基体块的对接面做了嵌合式的止口设计，不是简单的平面抵接，

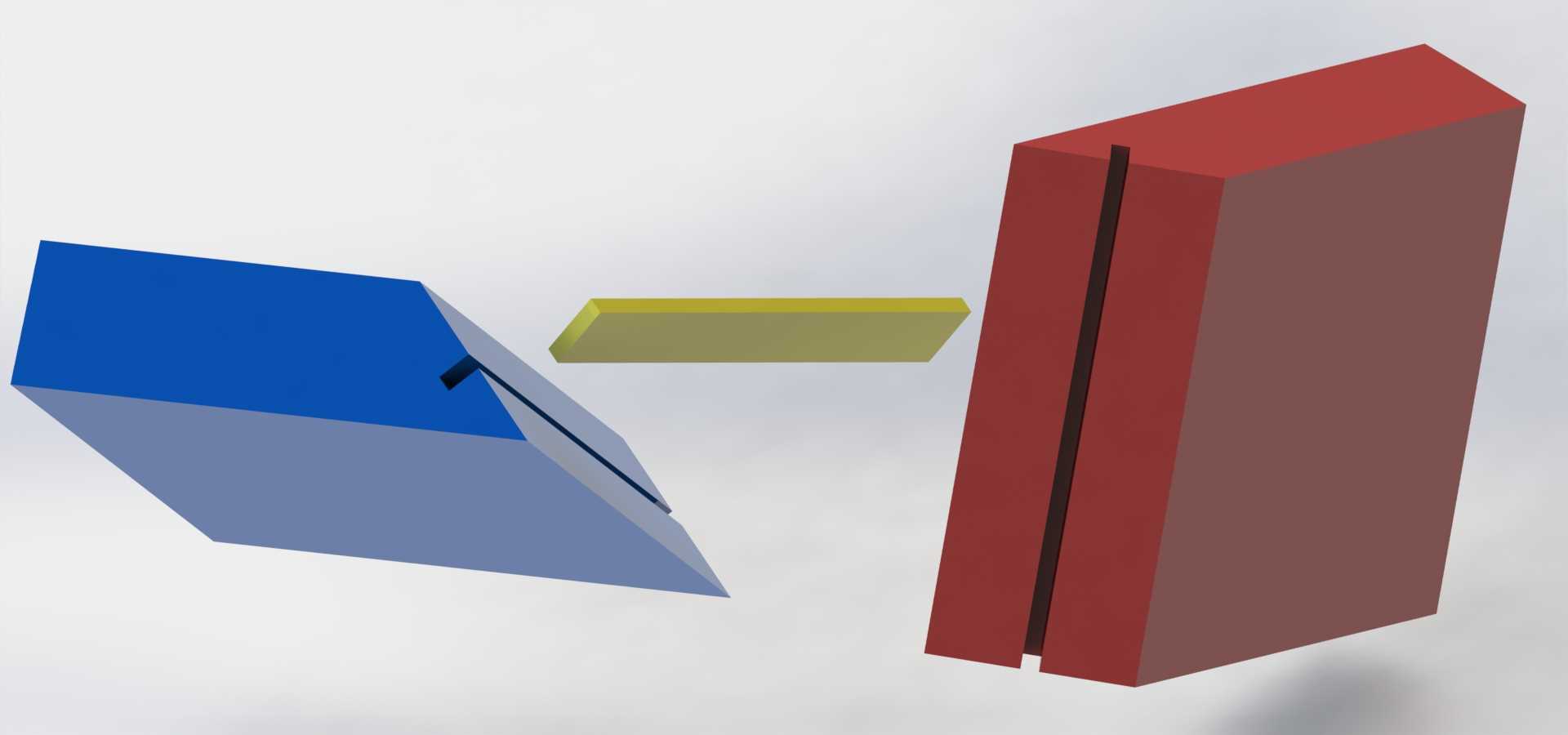

　　而是通过凹凸配合的止口限制两个方向的错位，拼接时不需要额外做复杂的定位治具，靠止口就能快速对齐两个板件的安装位置。在两个基体块的角部衔接位置，预留了导轨的安装卡位，这个卡位的尺寸是按照常规轻型抽屉导轨的安装截面做的适配，导轨装入后刚好被角部的两个基体块夹持固定，不需要在板材上额外打孔固定导轨，既避免了打孔造成的板材强度削弱，也让导轨的受力直接传递到连接结构上，而不是单独作用在板材局部，大幅降低了板材局部受力开裂的风险。从安装边界来看，这个连接结构的外轮廓完全贴合抽屉的内角空间，不会突出到抽屉内部占用储物容积，两个基体块的外侧平面分别和抽屉的两个相邻板件完全贴合，安装时只需要在板件对应位置打沉头孔，用常规的自攻螺丝就能完成固定，

　　不需要特殊的安装工具，适配市面上绝大多数16mm、18mm厚度的常规柜体板材，不管是木质家装抽屉、铁皮仓储抽屉还是工业设备的工具抽屉，都能直接适配使用。实际使用过程中，抽屉抽拉时的载荷会通过导轨直接传递到这个角部连接结构上，再通过两个互成直角的基体块把载荷分散到相邻的两块板材上，避免了常规角码连接时载荷集中在单个连接点的问题，反复抽拉的疲劳寿命比普通直角角码加外置导轨的结构提升40%以上，而且因为导轨是卡在连接结构的卡位里，长期使用也不会出现导轨偏移、抽拉卡滞的问题。设计的时候还特意考虑了装配公差的适配，止口的配合面留了0.2mm的装配间隙，就算板材切割有轻微的尺寸误差，也能顺利完成拼接，不会出现因为公差累积装不上的情况，

　　导轨卡位的内侧做了微小的导向倒角，安装导轨的时候可以顺着倒角滑入卡位，降低装配的难度。对于结构设计从业者来说，这类集成化的连接结构设计思路，核心是把原本分散的多个功能件整合到单个构件上，减少装配工序的同时提升整体结构的受力合理性，在做柜体类、抽屉类产品的结构设计时，可以直接套用这个连接节点的设计逻辑，不用再单独设计角部连接和导轨固定的结构，能大幅缩短设计周期，也能减少生产时的配件种类，降低供应链的管理成本。在实际的设备应用场景里，除了常规的民用家具抽屉，这类结构还能用在工业控制柜的工具抽屉、自动化设备的储物抽屉、仓储货架的配套抽屉上，这些场景下的抽屉往往需要承受更大的载荷，抽拉频率也更高，普通的连接结构很容易出现损坏，这款集成了导轨固定位的角部连接结构，刚好能满足这类高负载、高频率使用的需求，不需要额外做结构加强就能达到使用强度要求。
