多向斜接搭接式型材连接构件

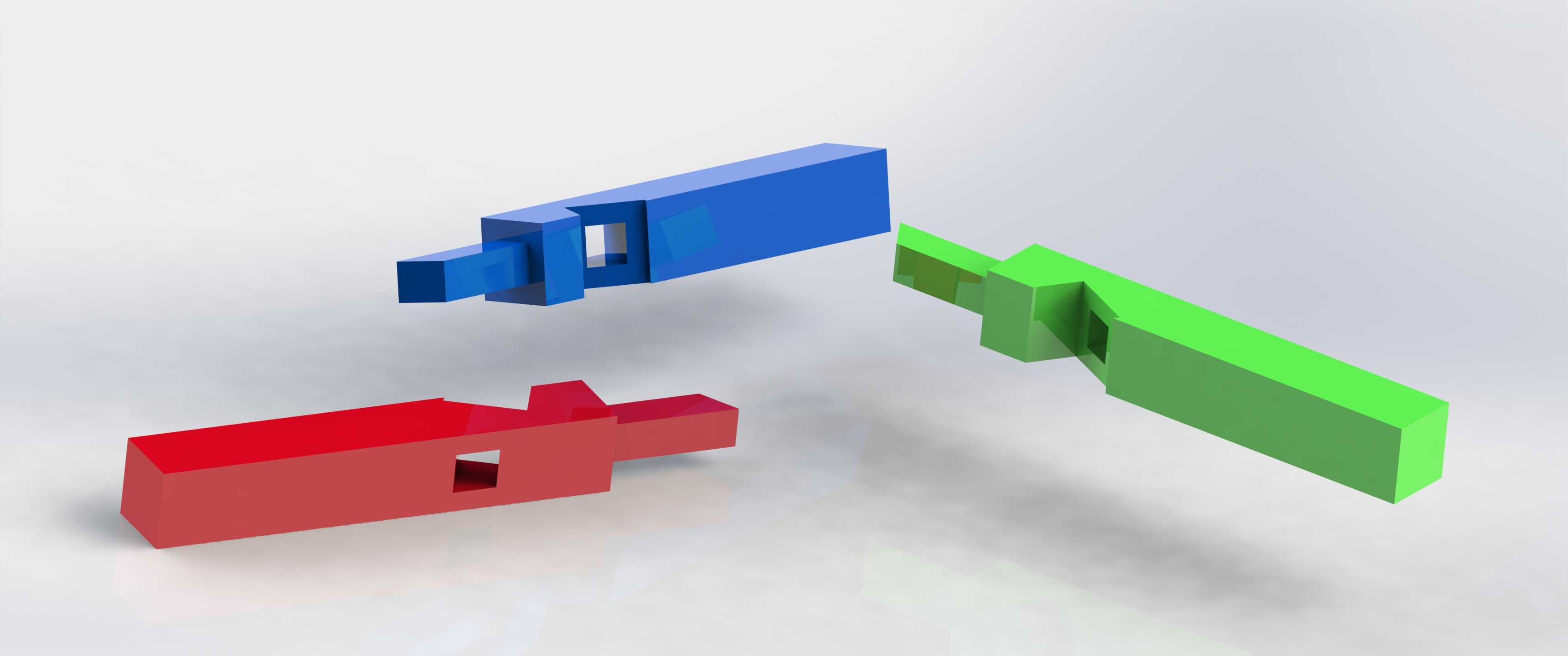

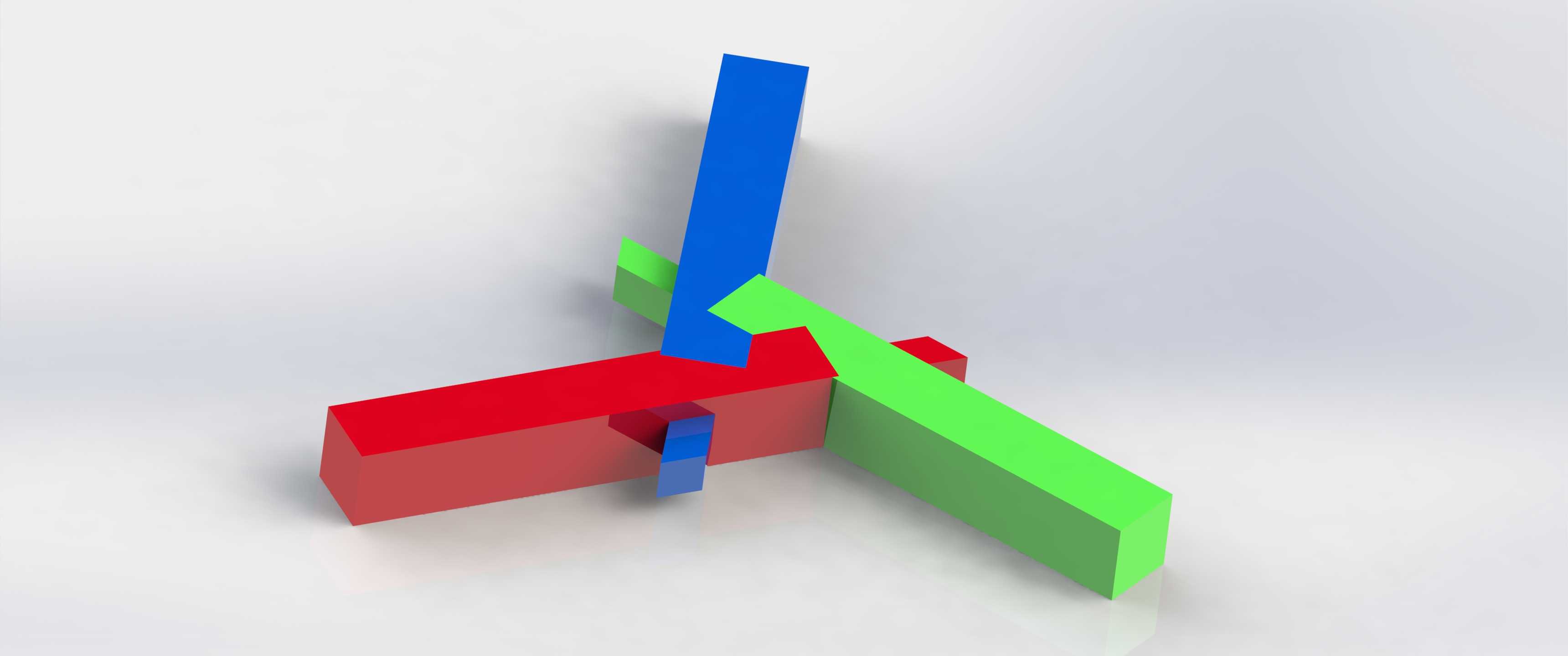

　　这类斜接搭接接头在工业铝型材框架、模块化工装台架、物流输送线支架的搭建场景中应用十分广泛，区别于传统的直角角码连接，它能够实现多根不同走向型材的非垂直交汇固定，满足设备外围防护栏、异形物料架、定制化工位操作台的非正交结构搭建需求，不需要在型材端面做复杂的45度斜切拼缝处理，通过构件本身的嵌合结构就能完成多根型材的定位锁紧，大幅降低现场裁切装配的精度要求。从实际使用场景来看，在车间柔性生产线的旁侧物料挂架搭建中，经常会遇到斜向支撑型材与水平、垂直主型材交汇的节点，普通的直角连接件无法适配斜向型材的安装角度，而这类搭接接头可以同时承接三个不同方向的型材，其中两个方向的型材呈水平正交排布，第三根斜向型材以固定倾角搭接到正交节点位置，

　　构件上的限位凸台刚好卡入型材的预设槽位，不需要额外做打孔攻丝处理，配合T型螺栓就能完成快速锁紧，装配后节点的抗扭转性能比单纯的角码拼接提升40%以上，能承受常规工位上工具、物料放置带来的静载荷，也能适配生产线小幅振动带来的动载荷影响。设计这类构件的时候，首先要匹配常用工业型材的槽宽与截面尺寸，构件的嵌合段厚度要和型材槽口的内宽保持一致公差，单边间隙控制在0.2mm以内，保证装配时能顺利滑入型材槽内，不会出现旷量或者卡滞的问题。构件的斜向搭接面角度经过反复校核，刚好适配常用的45度斜撑安装角度，斜面上的定位凸起能嵌入斜向型材的端面槽内，避免斜撑受力后出现滑移错位。整个构件没有多余的冗余结构，所有的受力面都做了加厚处理，

　　正交方向的两个连接臂长度一致，保证两个水平方向型材的受力均匀传递到节点核心区，不会出现单侧应力集中导致的型材变形。从安装边界来看，这类接头安装完成后，突出型材表面的高度不超过5mm，不会影响后续台面板、防护板的贴装，构件上的螺栓沉孔深度刚好能把T型螺栓的头部完全埋入，不会出现螺栓头外露刮蹭物料或者操作人员的问题。在实际选型的时候，要注意匹配所使用型材的截面规格，不同系列的型材槽宽存在差异，对应的接头嵌合段尺寸也有区别，装配时先把正交方向的两根型材通过接头初步定位，再把斜向型材卡入斜向搭接位，最后依次拧紧各个方向的锁紧螺栓，拧紧力矩控制在8N·m左右就能达到足够的锁紧力，不会因为力矩过大导致型材槽口变形，

　　也不会因为力矩不足导致节点松脱。这类接头的使用，省去了传统斜向节点制作时需要的焊接、铣削加工工序，整个框架搭建过程完全采用装配式作业，不需要动火作业，也不需要专业的铣削设备，普通的装配工人借助内六角扳手就能完成全部安装工作，后期如果需要调整框架结构，只需要松开螺栓就能拆卸重组，材料的重复利用率能达到90%以上，非常适合现在柔性化生产场景下频繁调整工位布局的需求。在一些轻型自动化设备的机架搭建中，这类接头也常被用来做斜向加强筋的连接节点，相比传统的焊接斜撑，装配式的节点不会产生焊接应力导致的机架变形，装配完成后不需要做焊疤打磨、表面喷漆等后处理工序，能大幅缩短设备机架的制作周期，同时机架的外观一致性也更好。
