多向插接式十字连接结构件

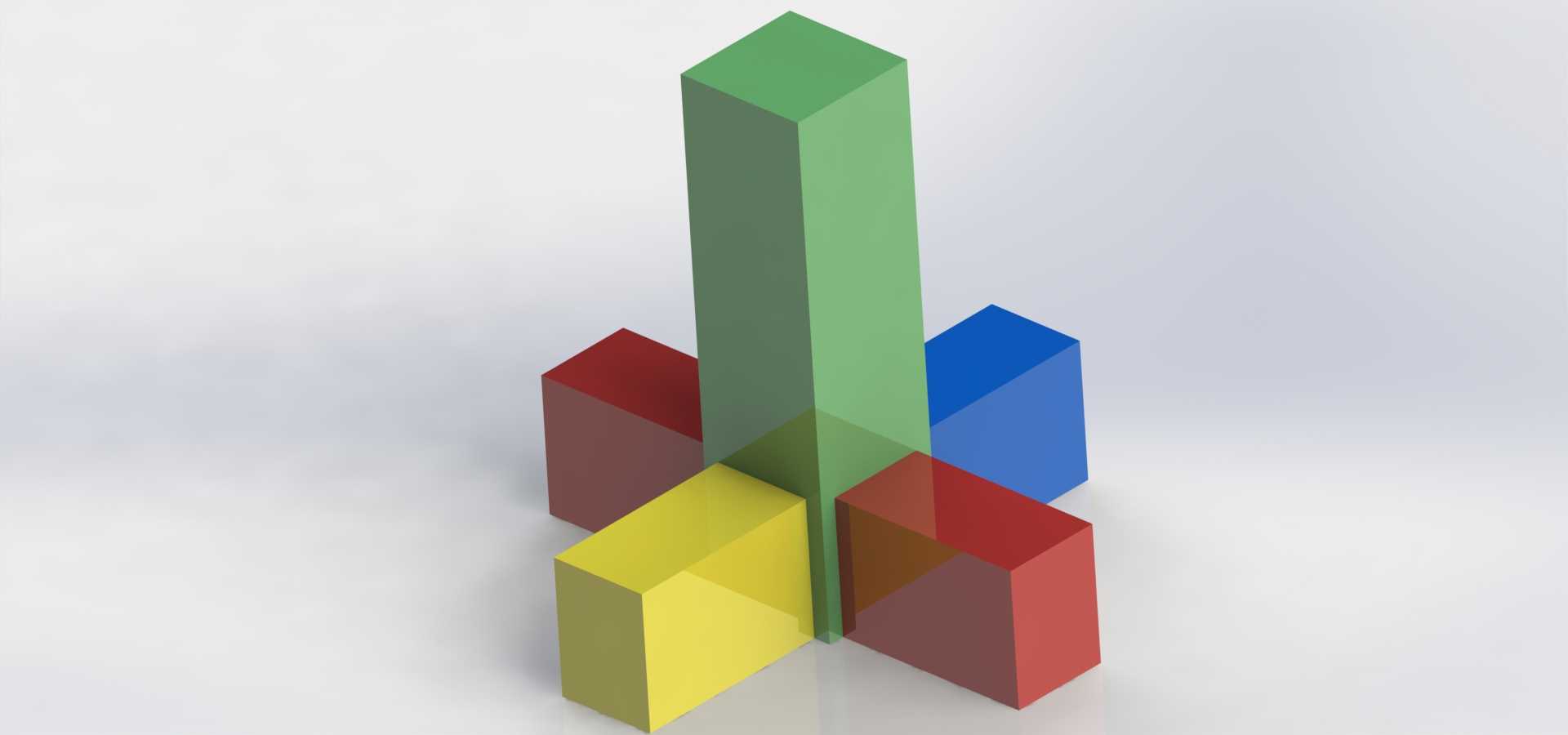

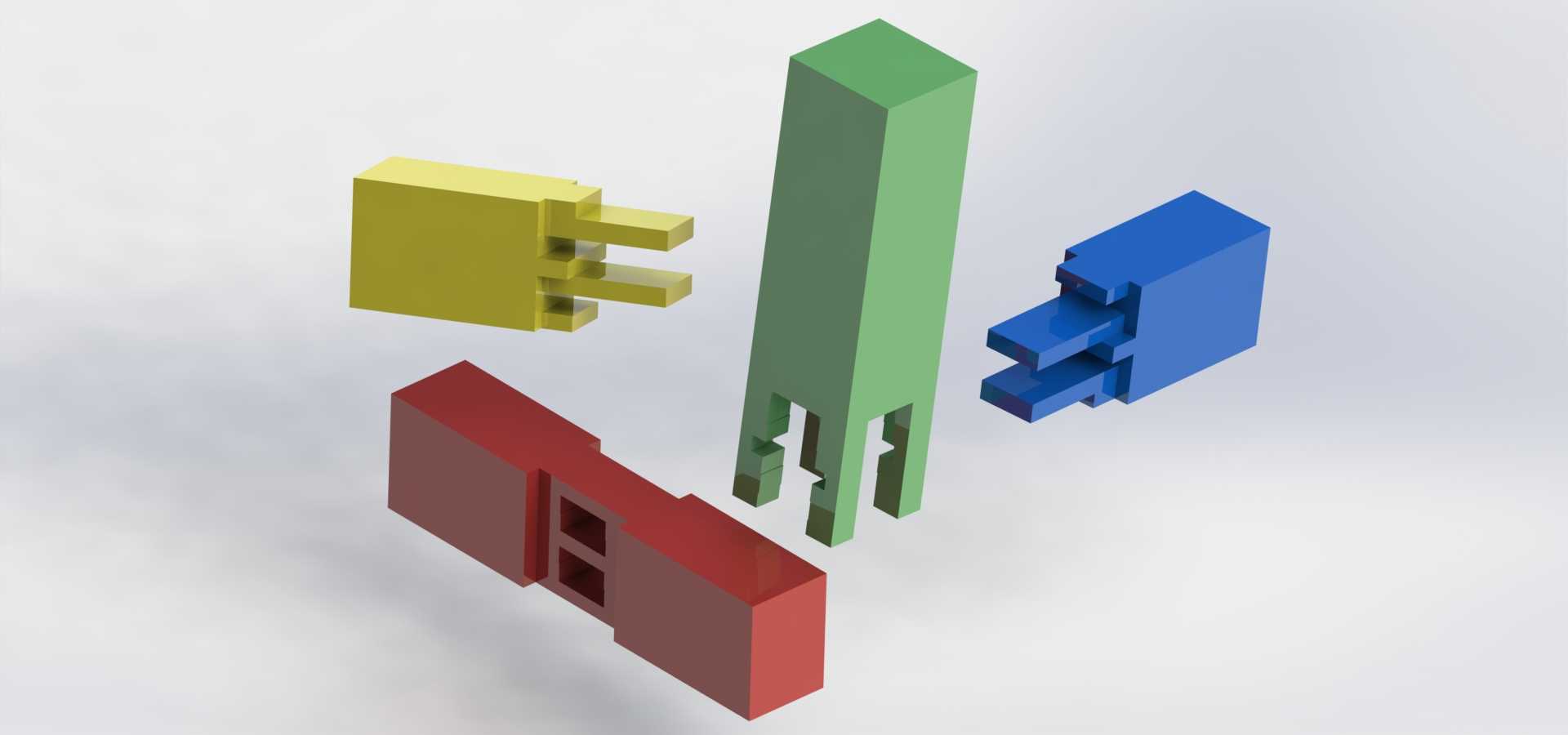

　　这类多向插接连接结构，在模块化机架搭建、轻型工装夹具组装、教学演示结构拼接场景中十分常用，区别于传统的螺栓紧固连接，它依靠块体之间的精准插接配合实现快速拼接，不需要额外的紧固件就能完成多方向杆件的交汇固定，在小载荷的框架结构里能大幅提升组装效率，减少现场装配的工具依赖。从结构本身来看，中心的竖向长块作为主承载柱，四个方向的短块分别对应水平四向的插接接口，每个插接块都做了等截面的方正设计，配合面的公差控制在小间隙配合区间，既保证插接时的顺畅度，又能避免拼接后出现过大的旷量，影响整体结构的稳定性。设计这类连接件的时候，首先要确定中心立柱的截面尺寸，它需要匹配四个方向插接块的接触面宽度，保证每个方向的插接块都能和中心柱形成足够的贴合面积，

　　分散传递过来的载荷，不会因为接触面积过小导致局部应力集中，出现块体边缘压溃的问题。四个水平方向的插接块采用统一的截面尺寸，一方面是为了降低加工难度，同规格的料件可以批量裁切加工，减少换刀和尺寸校准的工序，另一方面也能实现不同方向的通用互换，组装时不需要区分块体的对应方向，降低现场装配的出错概率。安装边界上，这类插接结构的整体占用空间以中心柱为轴线，四个水平块向外延伸的长度一致，竖向柱体向上延伸的长度根据实际需要连接的竖向杆件深度确定，插接配合的深度需要满足抗剪切要求，通常插接深度不小于插接块截面边长的1.2倍，保证在承受横向载荷的时候，插接面不会因为剪切力过大出现脱开。实际使用中，这类结构常搭配方形截面的铝型材或者方管使用，

　　插接块的外截面尺寸和型材的内孔尺寸做匹配，直接插入型材内腔就能完成连接，不需要在型材上额外打孔攻丝，对于需要快速拆装的展会展架、教学实验台架、小型设备的外围防护框架来说，这种连接方式能反复拆装多次，不会因为螺纹磨损导致连接失效，维护更换也十分方便，单个块体出现损坏的时候可以直接替换对应位置的零件，不需要拆解整个框架结构。在结构细节处理上，所有插接块的棱边都做了微小的倒角处理，既可以去除加工产生的毛刺，避免装配时划伤操作人员，也能在插接的时候起到导向作用，对准接口后稍微施加压力就能顺利插入，不需要反复调整对位角度。中心柱和四个水平块的衔接位置做了贴合的过渡处理，没有多余的凸起或者凹槽，拼接完成后各个块体的外表面能够保持齐平，

　　不会出现突出的结构影响后续的外装件安装，比如在框架外侧安装防护板、走线槽的时候，平整的外表面可以让附件直接贴合固定，不需要额外加装垫块找平。从载荷传递的角度分析，竖向载荷通过中心柱向下传递到基础结构，水平方向的载荷通过插接块的贴合面传递到中心柱，再分散到整个框架结构中，由于各个方向的连接都是刚性插接，整体结构的晃动量比采用角码连接的框架更小，在对结构稳定性有一定要求但载荷不大的场景下，完全可以替代传统的紧固件连接方案，同时还能减少紧固件的采购成本和装配工时。
