互锁式凹凸拼接四面咬合连接结构

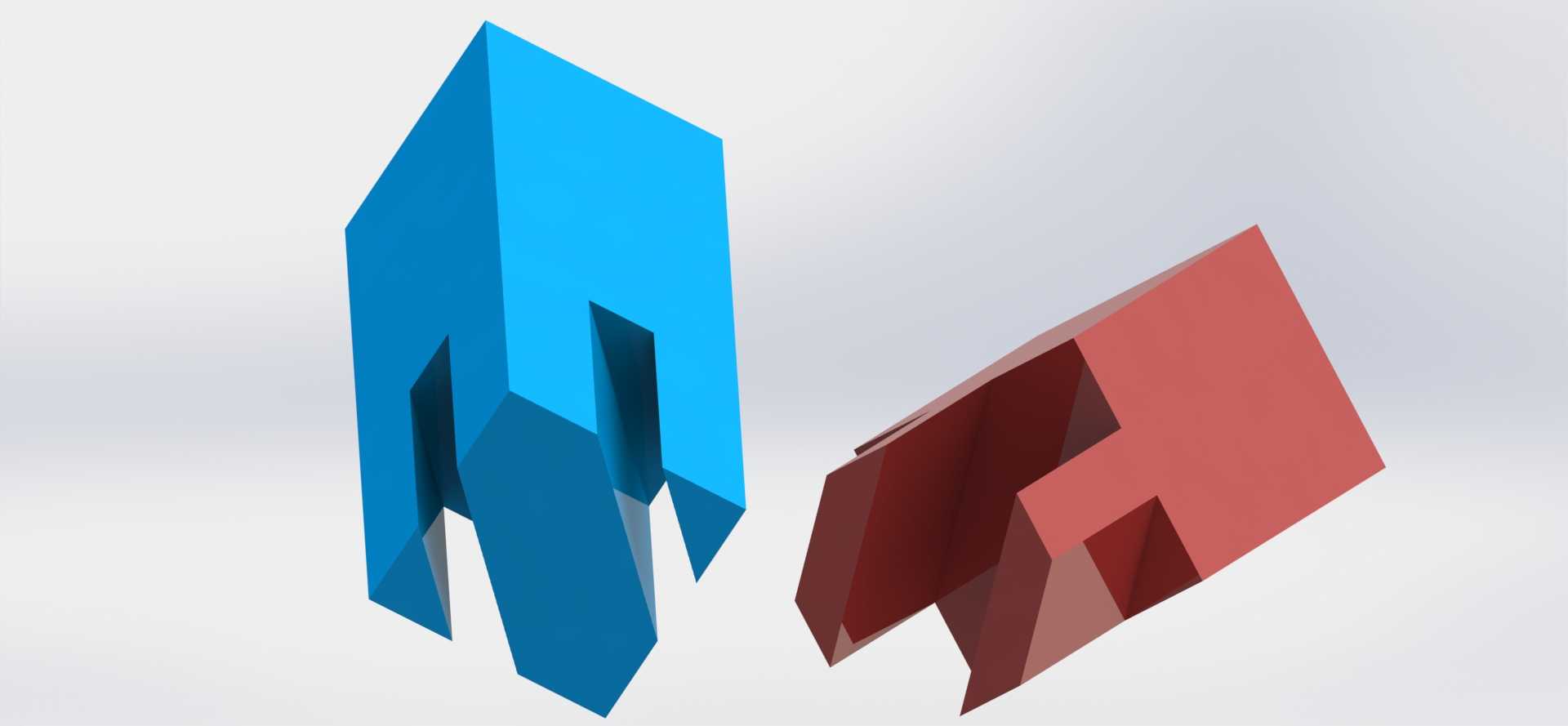

　　在非标自动化线体的工位间工件传递、模块化治具的快换组合、小型实验台架的快速搭建场景里，这类互锁式凹凸拼接结构的使用频率远高于常规的螺栓紧固连接，尤其是在需要频繁拆装、反复调整工位布局的生产环节，不需要额外准备紧固件与拆装工具，仅靠结构本身的咬合特征就能实现两个独立块体的可靠连接，大幅缩短工位调整的停机时间。从结构本身的设计逻辑来看，两个块体采用完全对称的凹凸互补构型，每个块体的四个侧面都加工有对应的凸榫与凹槽特征，凸榫的截面尺寸与凹槽的内腔尺寸采用基孔制间隙配合，配合间隙控制在0.02mm到0.05mm之间，既保证拼接时能够顺畅对位，不会因为加工公差导致卡滞，又能在拼接完成后限制三个轴向的相对窜动，

　　不需要额外的定位销就能实现精准对位。实际选型使用时，需要注意安装边界的预留：单个块体的拼接端面需要预留至少1.2倍凸榫长度的操作空间，方便拼接时沿轴向对位推入，侧面的凹凸特征距离块体边缘的壁厚不小于3mm，避免反复拆装过程中凸榫根部出现应力集中导致断裂，尤其是在采用POM、ABS等工程塑料加工这类连接件时，壁厚不足很容易在多次插拔后出现崩边问题。这类结构的实际用途覆盖了多个生产场景：在轻型物料的滑移输送线中，可以用多个这类拼接块组合成不同宽度的导流挡板，根据生产批次的物料尺寸快速调整挡板间距，不需要重新打孔安装；在工装治具的基板搭建中，可以将不同功能的治具模块通过这类四面咬合结构拼接成整体，

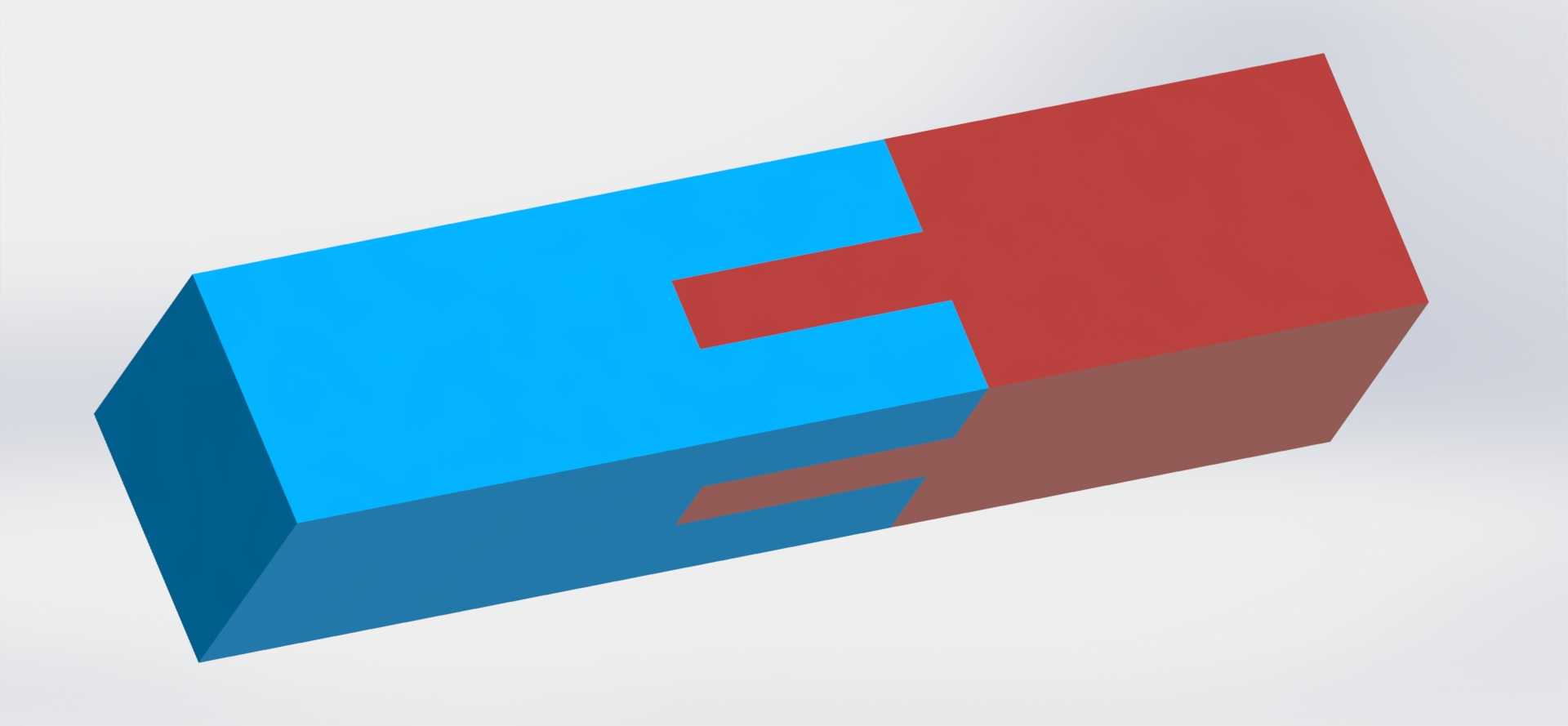

　　针对不同型号的产品快速组合出对应的装夹工位，省去了重新制作整块治具基板的成本与周期；在教学实训的机械结构演示环节，这类结构也可以作为拼接式教具的基础连接单元，让学员快速理解凹凸互锁结构的定位原理与受力特点。设计这类结构时，凸榫的导入端做了15度的倒角导向，不需要严格对准就能顺着倒角滑入凹槽，降低对位操作的难度，凹槽的底部设计有0.1mm的容屑槽，即使拼接面沾有少量细小的切屑或者灰尘，也会被推入容屑槽内，不会因为异物垫起导致拼接不到位，影响连接的可靠性。从受力特性来看，拼接完成后，四个侧面的凹凸特征会同时承受剪切力，相比单侧面拼接的结构，抗扭转能力提升了三倍以上，即使在连接状态下承受一定的侧向冲击力，也不会出现脱开的问题，

　　适合在有小幅振动的工位上使用。需要注意的是，这类结构属于定位连接结构，不能作为承重受力的主连接使用，如果需要承载较大重量，还是要在拼接完成后补充紧固件加固，日常维护时只需要定期清理凹槽内的积屑，在凸榫表面涂抹少量润滑脂降低插拔磨损，就能保证长期使用的顺畅性。在三维建模过程中，这类结构的特征绘制需要注意对称约束的使用，保证四个侧面的凹凸特征位置度公差控制在0.01mm以内，否则会出现某一侧对位顺畅、另一侧卡滞的问题，凸榫与凹槽的拔模斜度控制在1度以内，既方便加工脱模，又不会影响拼接后的紧固效果。
