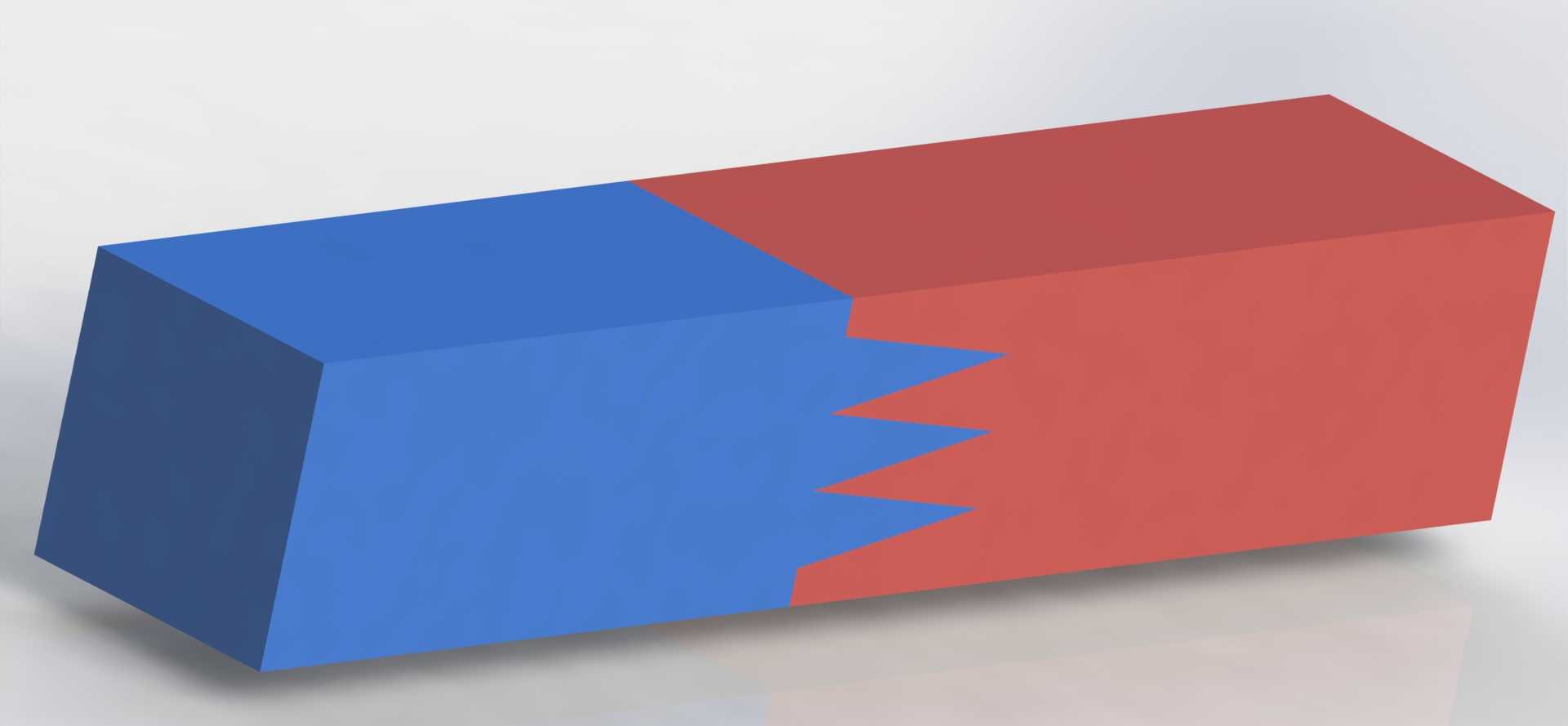

锯齿形缺口对接粘合拼接结构件

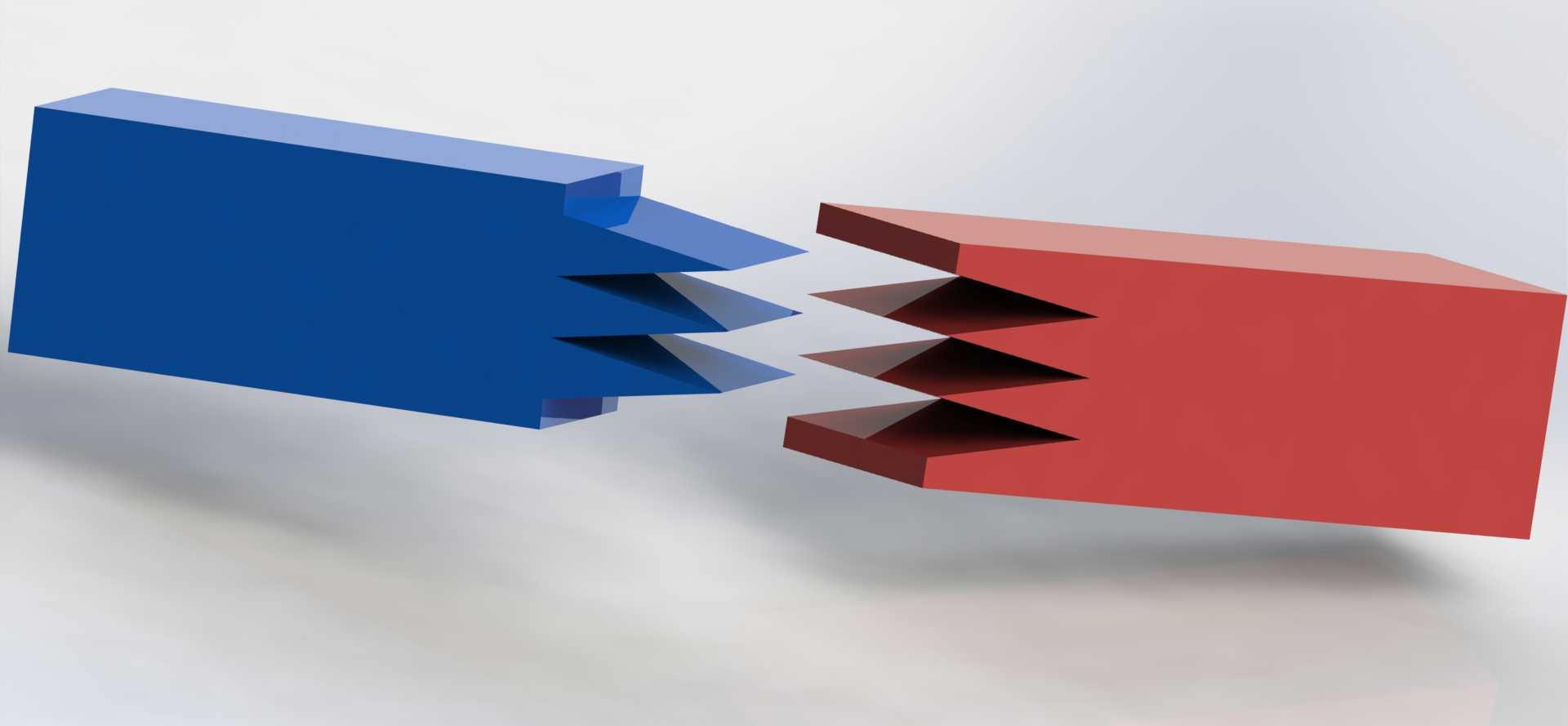

　　在各类需要实现两块板件稳固拼接的机械结构、工装夹具、非金属构件装配场景中，这类锯齿形缺口粘合结构的应用十分广泛，区别于普通平面对接的粘合形式，锯齿状的嵌合结构能够大幅提升粘接面的接触面积，同时在横向、纵向两个维度形成机械咬合的限位效果，避免粘接面受外力时出现错位、滑脱的问题，尤其适用于木质构件、工程塑料板材、复合板材这类粘接后需要承受一定剪切力、拉拔力的装配场景。从结构设计逻辑来看，该结构的核心思路是通过对称的锯齿形缺口在两块对接板件的端部形成互补的嵌合轮廓，两块板的锯齿齿形参数完全一致，齿尖角度、齿深、齿距均做等参数匹配，确保对接时齿面能够完全贴合，不存在虚位间隙，配合粘接胶层填充微观缝隙后，

　　整体的连接强度远高于同粘接面积的平面对接结构。实际设计这类结构时，需要重点关注齿形的参数匹配，首先要根据板材的厚度确定合理的齿深，齿深过浅会导致咬合限位效果不足，受侧向力时容易出现齿根断裂的问题，齿深过大则会过度削减板件端部的结构强度，导致板件在拼接位置的整体刚性下降；齿尖角度通常根据粘接材料的特性调整，对于脆性较高的工程塑料、硬质复合板材，齿尖角度不宜过小，避免装配施压时齿尖部位出现应力集中导致崩裂，对于韧性较好的木质、软质塑料板材，可以适当减小齿尖角度，提升咬合的紧密程度。安装边界方面，该结构的对接端不需要额外预留紧固件的安装空间，仅需要保证两块板件的对接端面加工精度满足齿形轮廓的公差要求，拼接时在齿面均匀涂布适配的粘接胶，

　　对齐齿形后施加均匀的压合力，待胶层完全固化后即可完成装配，拼接完成后两块板件的外表面保持齐平，不会出现凸起的连接结构，适用于对外形平整度有要求的构件装配场景。在实际设备应用中，这类结构常被用于工装台面板的拼接、非金属防护罩的板件连接、小型设备外壳的装配、木质工艺构件的对接等场景，相比螺丝连接、铆接等机械连接方式，该粘合拼接结构不会在构件表面留下连接痕迹，不需要对板材做额外的打孔加工，不会破坏板材表面的完整性，同时锯齿咬合的结构能够分散胶层的受力，避免长期受交变载荷时胶层出现疲劳脱开的问题。设计建模过程中，需要先确定单块板材的整体长宽高尺寸，再在对接端绘制对称的锯齿轮廓，通过拉伸切除的方式在两块板的端部分别加工出互补的缺口结构，

　　建模时要注意齿根位置做微小的圆角过渡，避免实际加工时出现应力集中的问题，同时要保证两块板的锯齿轮廓完全对称，确保对接时所有齿面都能完全贴合，不会出现局部间隙过大导致粘接强度不足的问题。这类结构的优势还在于加工难度低，无论是采用数控铣削、激光切割还是线切割加工，都能快速完成齿形轮廓的加工，不需要定制特殊的刀具，加工成本较低，同时装配过程简单，不需要复杂的定位工装，依靠齿形本身的嵌合结构就能实现快速定位，降低装配环节的操作难度。在承受载荷方面，该结构的锯齿咬合面能够同时承受垂直于粘接面的拉拔力和平行于粘接面的剪切力，当板件受横向外力时，锯齿的侧面会形成机械限位，抵消大部分外力对胶层的剪切作用，当板件受纵向拉拔力时，锯齿的咬合结构会增大胶层的受力面积，分散单位面积的胶层受力，相比平面对接结构，同等粘接面积下的连接强度可以提升40%以上，能够满足多数中低载荷场景下的板件拼接需求。
