隐藏式蚂蚁形拼接剪接结构件

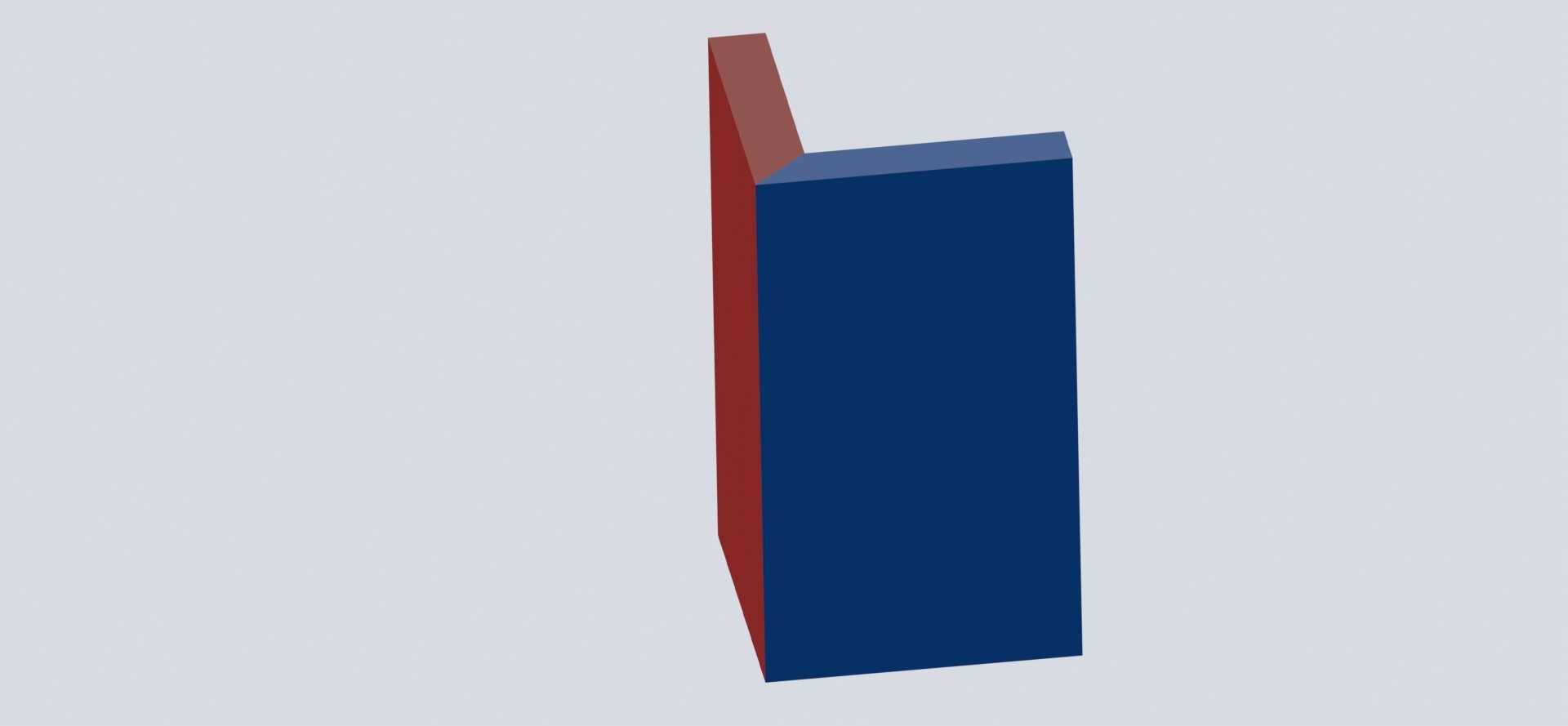

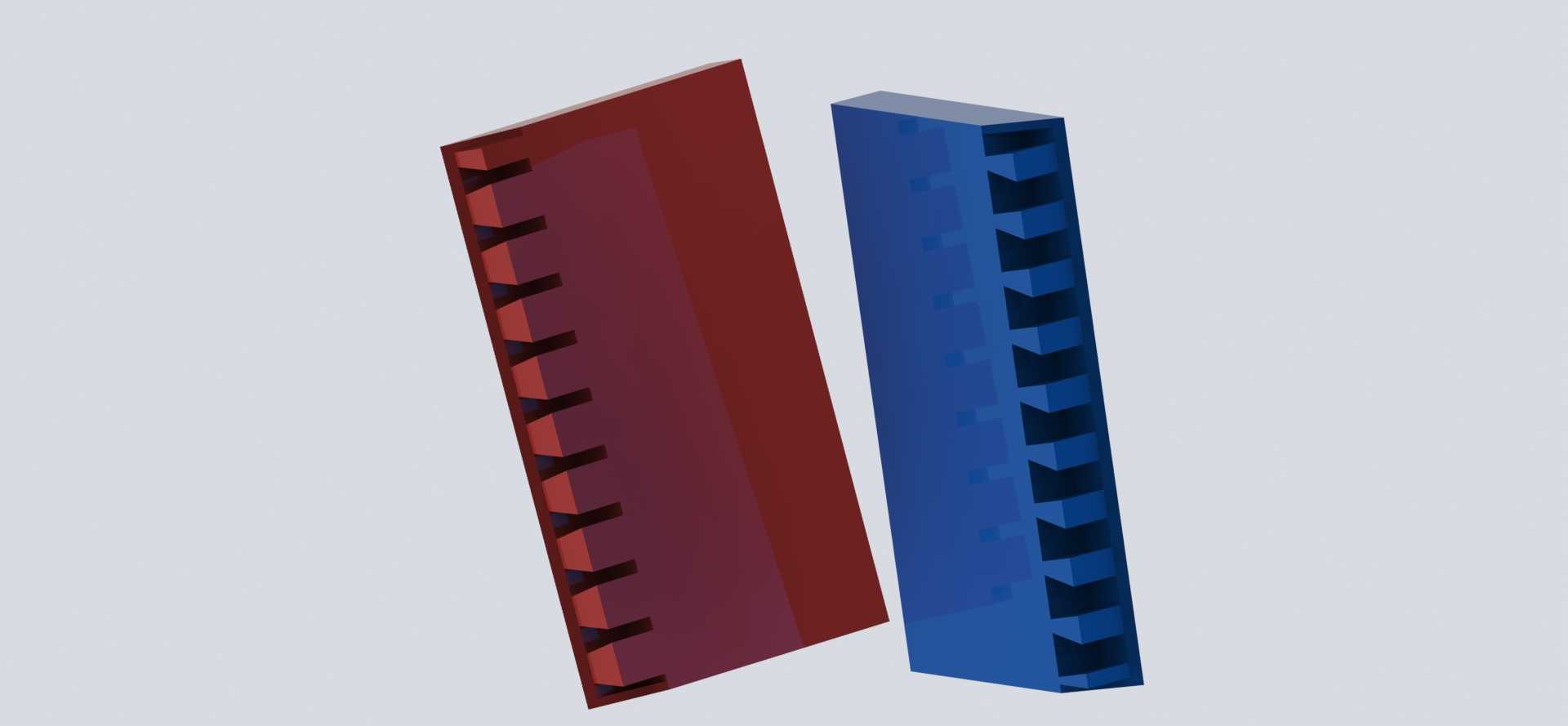

　　这类隐藏式蚂蚁形剪接结构，最早在展陈道具、模块化展架的现场装配场景里被大量使用，后来逐步延伸到定制化柜体拼接、轻型工装快装、临时防护栏组接等场景中，核心解决的是外露连接件影响外观完整性、常规拼接件对位效率低的问题。从结构形态上看，该剪接件采用L型异形截面设计，两个垂直方向的插接边分别对应待拼接构件的预留槽位，蚂蚁形的咬合齿结构分布在插接边的内侧，当两个构件沿导向方向推合到位后，齿形结构会自动卡入对应卡槽，不需要额外加装螺丝、销钉等紧固件，就能实现两个垂直方向构件的刚性连接。设计过程中首先要考虑的是安装边界的适配性，这类剪接件通常是内嵌在构件的拼接端面内部，因此外露面完全看不到连接结构，不会破坏构件外表面的整体平整度，

　　对于有外观一致性要求的装饰性结构、展示类构件来说，能避免外露连接件带来的视觉割裂感。插接边的厚度需要和待拼接构件的槽深严格匹配，预留0.1-0.2mm的装配间隙，既保证插接过程顺畅不卡滞，又能避免拼接完成后出现晃动间隙。咬合齿的倾斜角度经过反复校核，采用15度的导向斜角，推合过程中齿面会顺着卡槽斜面滑入，到位后齿的垂直直面会抵住卡槽限位面，承受沿拼接方向的拉脱力，常规轻型载荷下不需要额外做防松处理，如果是有振动工况的使用场景，可以在齿面涂覆少量厌氧胶进一步提升连接可靠性。实际应用中，这类剪接结构的对位容错率比常规直插式接头高30%左右，蚂蚁形的分散齿结构可以将拼接处的受力均匀分散到多个接触点上，避免应力集中导致的构件局部开裂，

　　相比传统的角码连接方式，不需要在构件外表面打沉头孔，装配效率能提升一倍以上，而且后期拆卸也只需要沿反方向敲击构件就能分离，不会对构件本身造成破坏性损伤。在做三维建模的时候，需要重点校验两个插接边的垂直度公差，控制在0.05mm以内，避免拼接后两个构件出现夹角偏差，影响整体装配精度；齿形的根部要做R0.3的圆角过渡，减少应力集中，提升结构的抗疲劳性能，反复拆装多次也不会出现齿根断裂的问题。这类结构尤其适合批量预制的模块化构件现场装配，不需要专业安装工人借助复杂工具，只需要按照导向对位推合就能完成拼接，大幅降低现场施工的技术门槛，同时因为连接结构完全隐藏，构件外表面可以做统一的表面处理，不需要额外做连接件的遮盖处理，在商业展陈、定制家具、快装工装等领域的应用占比正在逐年提升。
