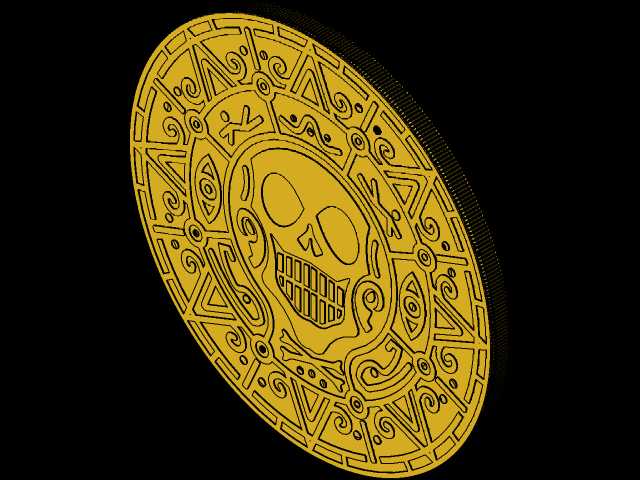

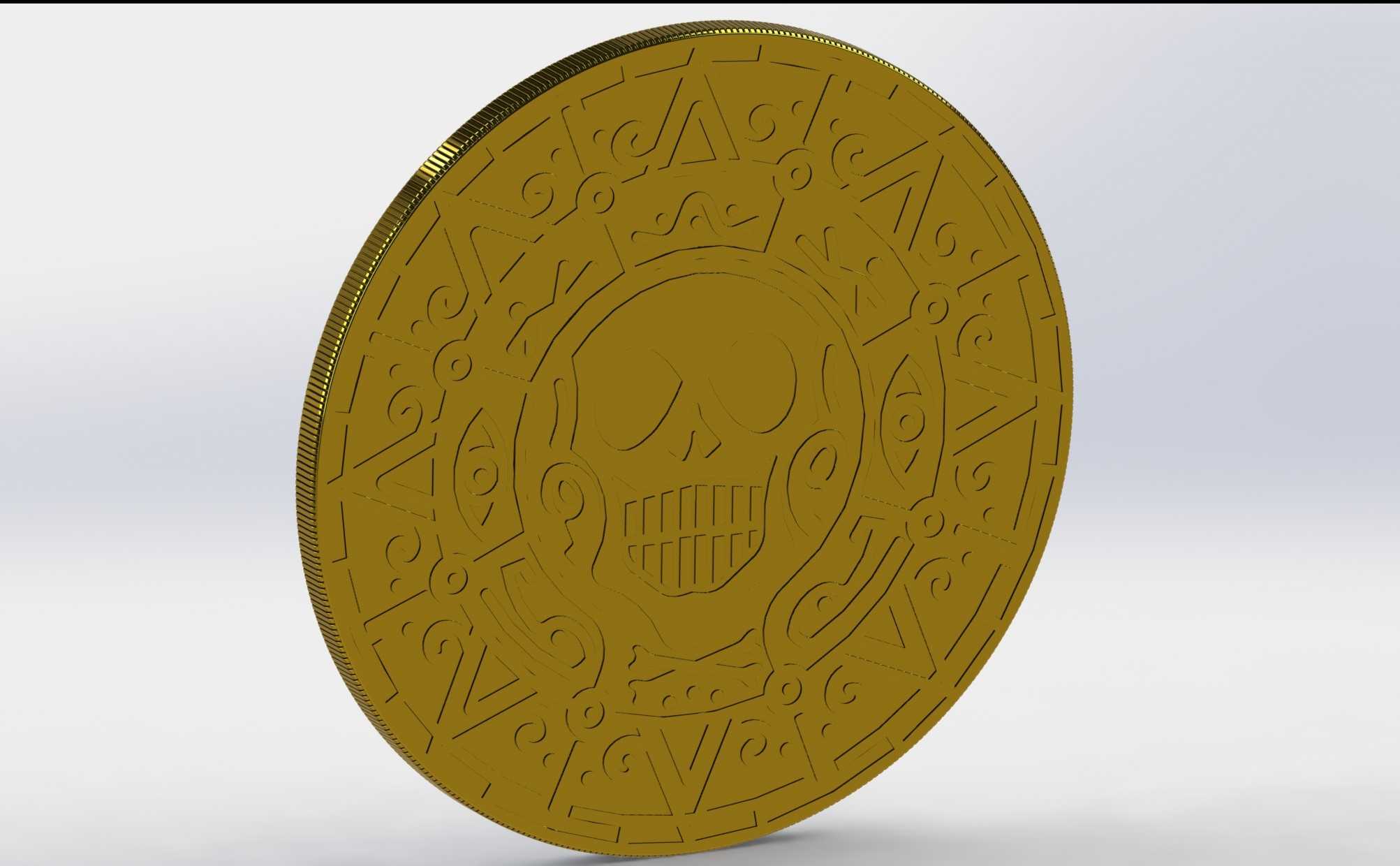

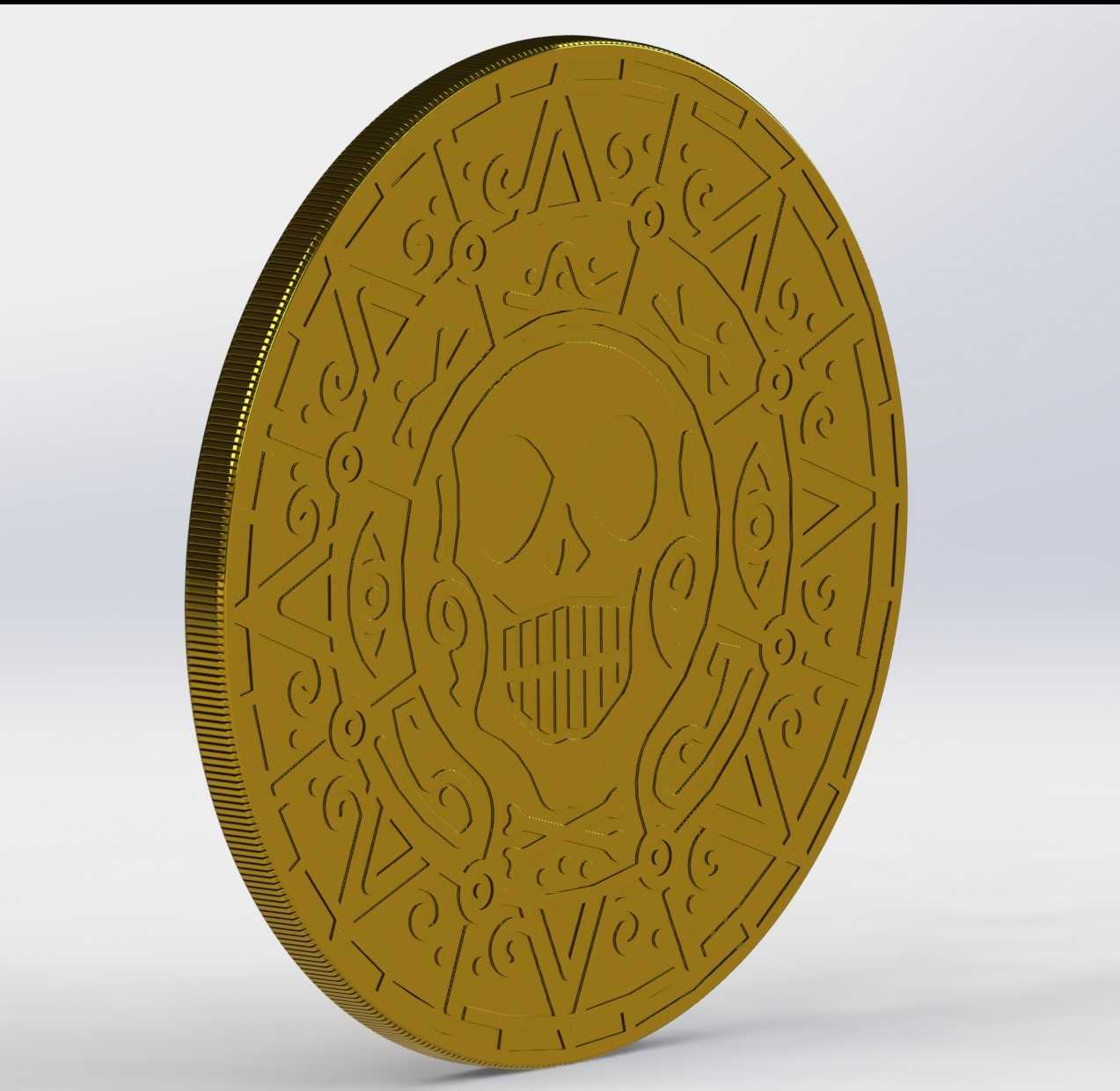

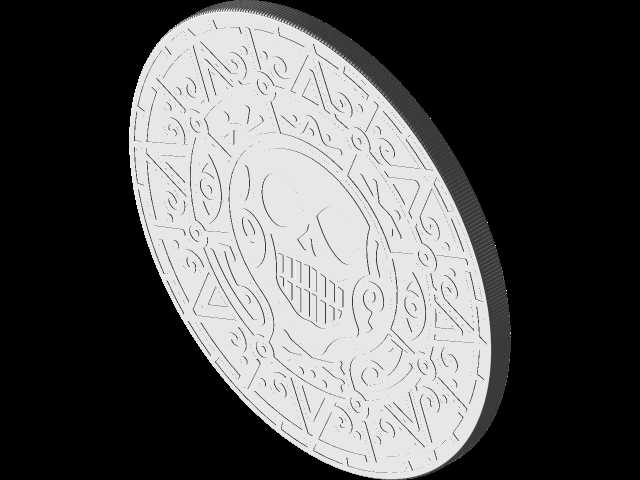

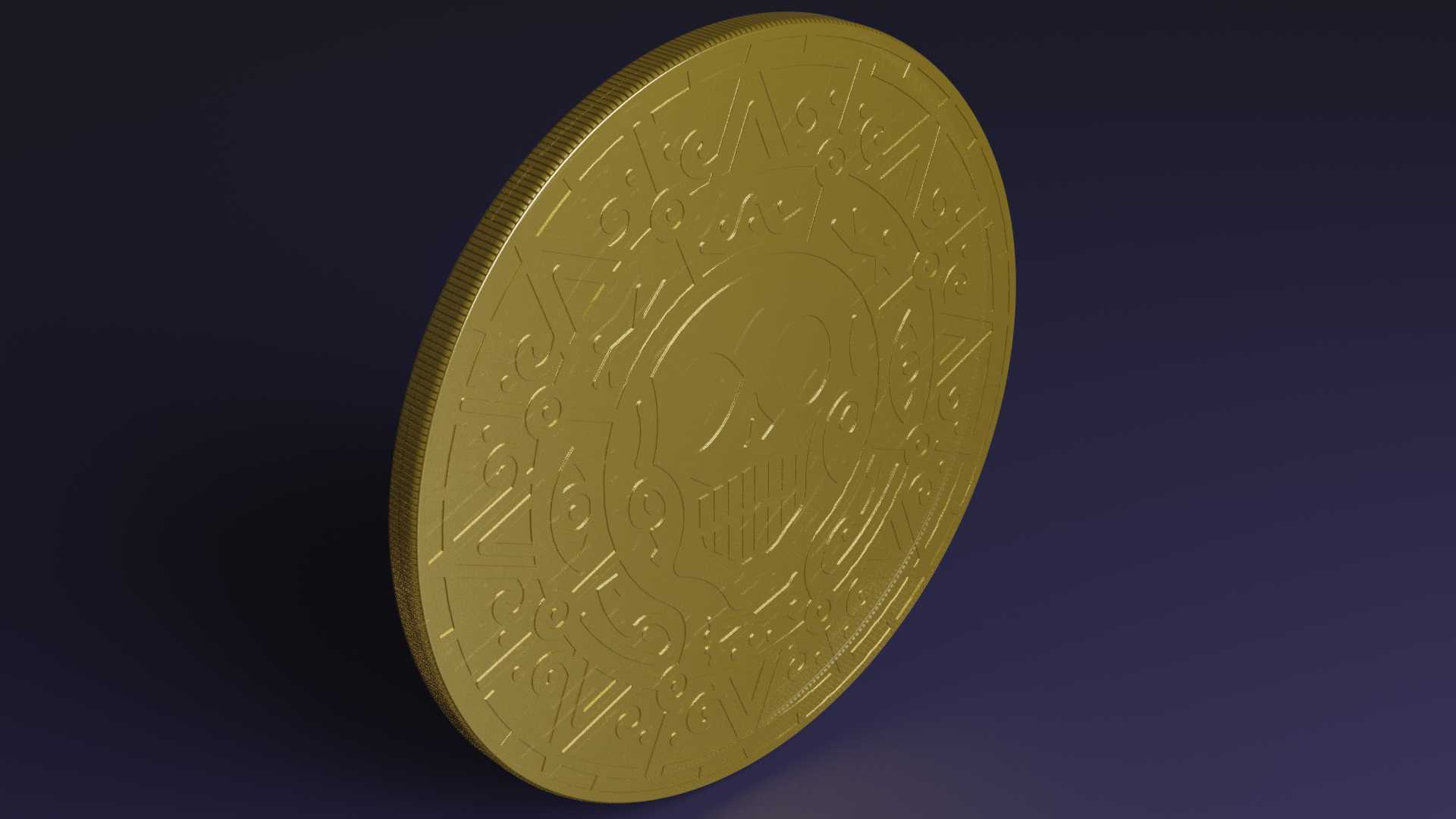

带精细浮雕纹理的金属纪念硬币结构

　　也能增加手持时的摩擦力，减少滑落概率。设计思路上，首先要确定基础圆盘的基准面，以硬币的一个端面作为草图基准，绘制直径尺寸的基础轮廓，这里要注意，不同应用场景的硬币尺寸边界差异很大：常规流通一元硬币直径在25mm左右，厚度1.85mm，而大型纪念章直径可以做到60-100mm，厚度3-8mm，建模时要先根据使用场景确定外轮廓的尺寸边界，避免后续浮雕特征超出坯料范围。浮雕部分的设计是这类零件的核心，不能直接把平面图案拉伸贴到圆盘表面，要考虑冲压成型的拔模角度，所有浮雕凸起的侧壁都要设置不小于1.5度的拔模斜度，避免冲压脱模时卡模，同时浮雕的凸起高度不能超过坯料厚度的1/3，否则冲压时会导致坯料背面出现凹陷，影响硬币另一面的平整度。日常接触的金属流通币、纪念章类零件，其三维结构设计往往容易被忽略，多数人只关注表面图案，却不知道这类薄型圆盘类五金件的结构细节，直接影响冲压成型良率、流通耐磨性能与后续表面处理效果。做这类零件的三维建模时，首先要明确其核心应用场景：除了常规流通支付场景，同结构的浮雕圆盘件还会用于文创纪念周边、游戏道具实体复刻、收藏类徽章、定制企业纪念章，甚至部分设备的配重装饰片、嵌入式标识铭牌也会沿用这类薄型带浮雕的圆盘结构。从功能特性来看，这类硬币类零件首先要满足边缘的耐磨要求，日常流通中硬币的边缘是磕碰、摩擦最频繁的位置，所以建模时边缘不能做尖锐直角，要设置连续的圆角过渡，同时部分硬币边缘的滚齿、字符纹路，不仅是防伪设计，

　　很多新手建模时容易忽略正反面浮雕的位置对位，实际生产中，硬币正反面的图案角度有严格要求，以边缘滚齿为定位基准，正反面的中心轴线要完全重合，图案的偏转角度误差不能超过0.5度，否则压印完成后会出现图案歪扭的残次品。从结构细节来看，硬币的两个端面不是完全的平面，靠近边缘的位置要做极细微的下沉倒角，一方面是去除冲压后的毛刺，另一方面是减少堆叠时的接触面，避免多枚硬币堆叠后出现真空吸附难以分离的问题。如果是做带防伪特征的硬币结构，还要在浮雕内部设置微缩文字、隐形图案的结构，这些特征的尺寸通常在0.1-0.3mm之间，建模时要保证特征的连续性，不能出现断面、碎面，否则后续开模时会出现刀具无法加工的死角。另外，这类零件的材质多为铜合金、

　　钢芯镀镍、铝合金等，建模时不需要额外设置材质参数，但要考虑不同材质的成型极限，比如铝合金材质的硬币，浮雕的深宽比不能超过1:8，否则冲压时会出现裂纹，而铜合金材质的深宽比可以做到1:5，能实现更精细的纹路效果。在实际的结构验证环节，还要考虑硬币的堆叠兼容性，单枚硬币的厚度公差要控制在±0.02mm以内，边缘的圆跳动公差不超过0.03mm，这样才能保证在自动售货机、硬币分拣设备中顺畅通行，不会出现卡币的问题。很多人做这类模型时只追求表面图案的相似度，却忽略了这些工程层面的结构细节，导致建出来的模型只能做渲染展示，无法用于实际的开模生产、结构验证。比如边缘的滚齿设计，不是简单的阵列三角形凸起，滚齿的齿顶要做圆角，齿根也要设置过渡圆弧，

　　避免应力集中，在硬币受到磕碰时不会出现齿部崩缺的问题。还有浮雕与平面的衔接位置，要做0.1mm左右的圆角过渡，不能是直角衔接，否则电镀、氧化等表面处理时，直角位置会出现电流集中，导致镀层厚度不均，出现色差、毛刺等问题。对于用于文创收藏类的大尺寸纪念章，还要考虑背面的安装结构，如果需要搭配别针、支架，要在背面预留安装位的凹槽，凹槽的深度不能超过坯料厚度的1/2，避免正面浮雕位置出现透印。整个建模过程要遵循从整体到局部的顺序，先完成基础圆盘的实体，再做边缘的特征，最后添加正反面的浮雕细节，每一步都要检查特征的拔模角度、壁厚均匀性，确保整个零件的壁厚差不超过0.2mm，否则冲压成型时会出现料流不均，导致局部填充不足或者飞边过大。这类薄型圆盘带浮雕的结构，看似简单，实则涵盖了五金冲压件设计的大部分基础要点，从尺寸公差控制到拔模角度设置，从边缘耐磨处理到表面纹路的成型工艺适配，每一处细节都对应着实际生产中的良率与使用体验，哪怕是0.1mm的尺寸偏差，都可能导致整批零件无法通过自动分拣设备的检测，或者在流通使用中快速出现磨损、图案模糊的问题。
