带尖刺结构的半木拼接十字构件

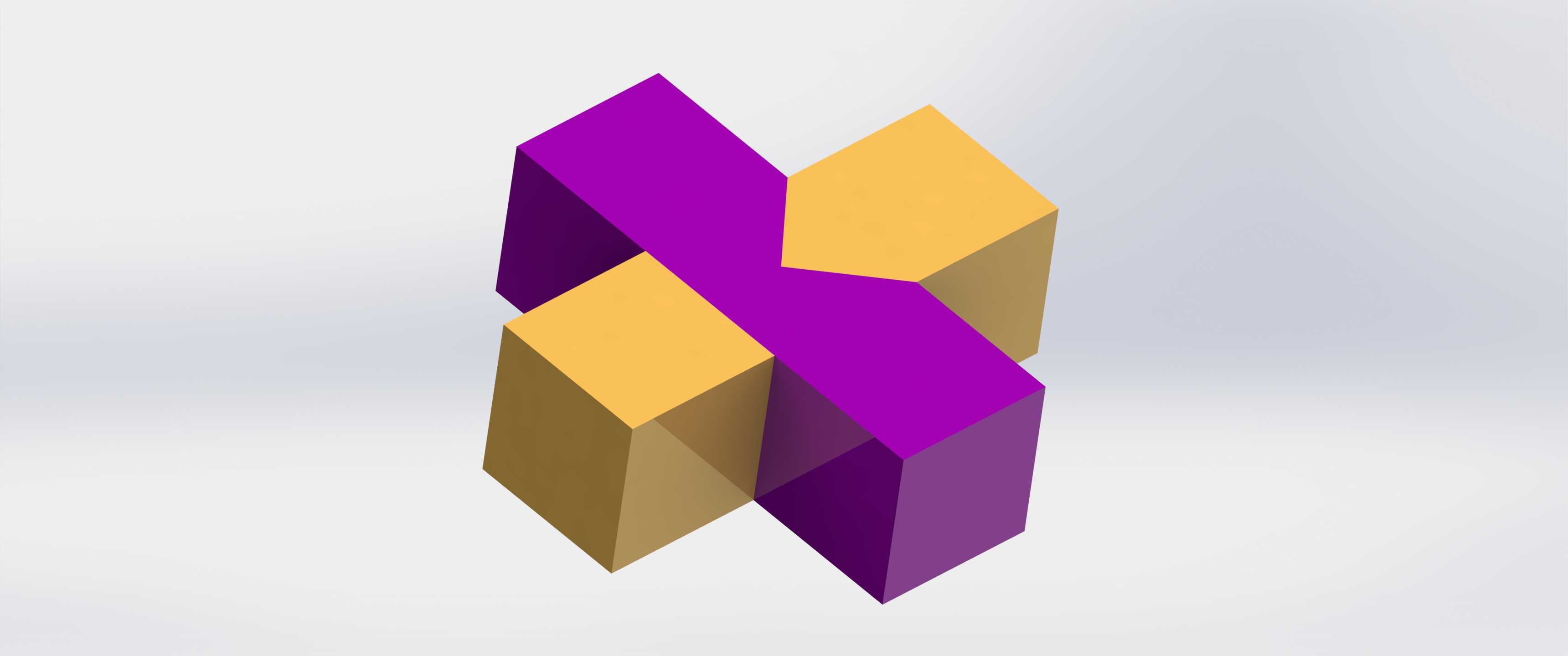

　　这类带尖刺的半木十字构件，最早脱胎于传统木作榫卯结构，在现代工装夹具、模块化展架搭建、轻型物料承载框架、儿童益智拼插教具生产领域都有广泛应用。不同于普通直插式十字接头，该构件在拼接端面设置了尖刺状咬合结构，实际装配时无需额外涂胶或加装紧固件，依靠尖刺嵌入对接构件的预制卡槽内，就能实现两个垂直方向杆件的可靠锁止，大幅降低现场装配的工序复杂度，尤其适合需要快速拆装的临时承载结构使用。从结构设计逻辑来看，该构件采用对称式半切拼接思路，两个单体构件分别在垂直方向切除一半厚度的配合段，拼接后整体外轮廓保持完整的十字形截面，不会出现局部凸起或凹陷，方便后续在构件外侧加装封板、挂载附件。尖刺结构并非随意设置，其凸起高度控制在配合段厚度的1/6，

　　尖端做了0.2mm的圆角钝化处理，既保证装配时能顺利卡入对接件的预留凹槽，又避免尖刺过于锋利导致装配过程中割伤操作人员，或是反复拆装后出现尖刺崩断的问题。在外形尺寸与安装边界方面，该构件的单臂长度可根据实际使用场景调整，常规适配30mm、40mm两种通用截面的杆件，拼接完成后整体十字的中心同轴度公差控制在0.1mm以内，两个垂直方向的杆件垂直度偏差不超过0.05mm，保证框架搭建后不会出现整体歪斜的问题。安装时需要注意，对接的两个半构件需要从垂直方向同步压入，不能沿杆件轴向强行敲入，否则会导致尖刺结构剪切断裂，丧失锁止能力。在实际工业场景中，这类构件常被用于轻型自动化设备的外围防护栏搭建，相比传统的焊接式十字接头，

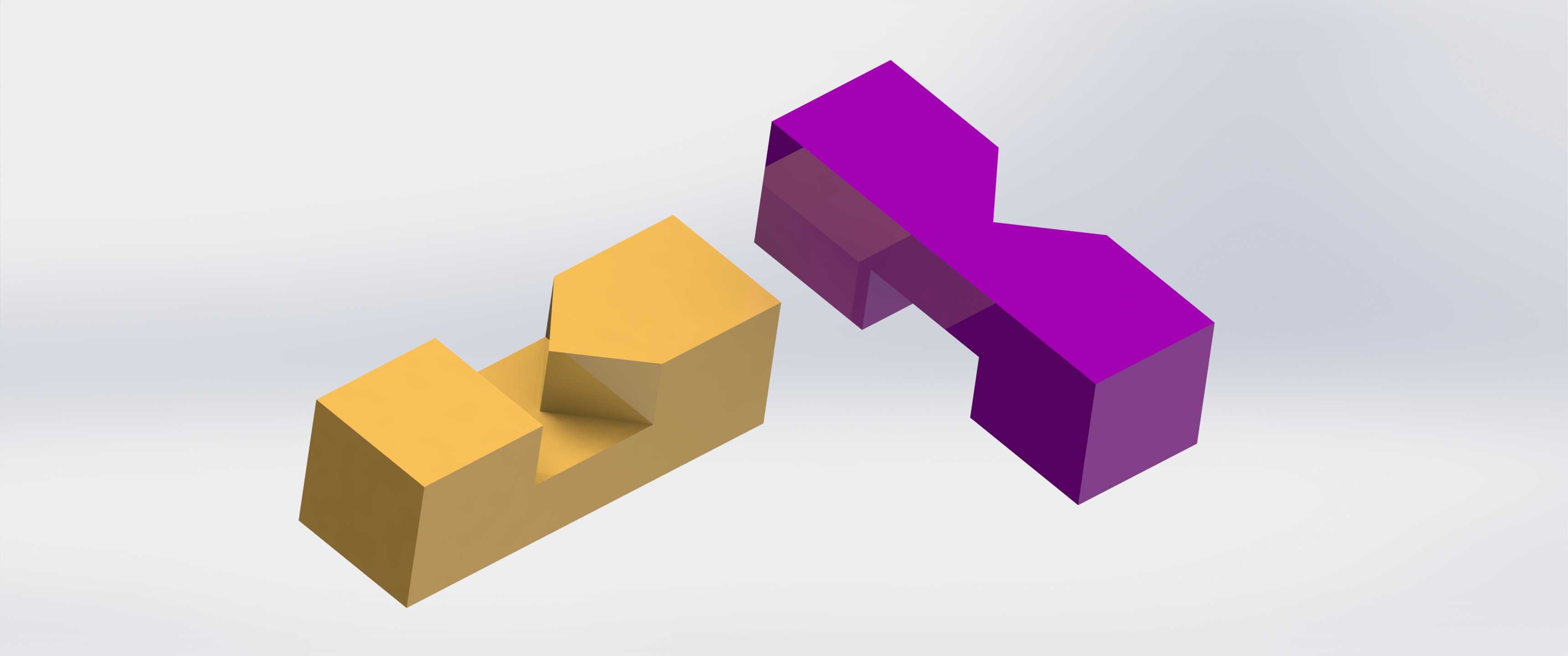

　　该拼接构件可实现全螺栓-free装配，后期设备移位调整时可完全拆解重复利用，不会产生焊接废料，也不会破坏杆件本身的结构强度。在教具生产领域，该结构的放大版本被用于儿童拼搭积木的连接节点，尖刺结构的咬合力经过专门调校，既可以让儿童徒手完成拼接，又能保证拼搭完成的造型不会轻易散架。从建模逻辑来看，绘制该构件时需要先绘制单个半构件的基础拉伸实体，再在配合面上切除出半十字的配合槽，之后在槽的端面阵列绘制尖刺特征，最后通过镜像装配得到完整的十字结构，建模过程中需要特别注意尖刺特征与对接凹槽的间隙配合公差，单边预留0.05mm的装配间隙，避免3D打印或机加工后出现过盈无法装配、间隙过大松动晃荡的问题。针对不同的使用场景，

　　该构件的材质可选择ABS工程塑料、松木、铝合金等不同材料，塑料材质适合一次性快装场景，木质材质适合教具与装饰类框架，铝合金材质则可用于承载要求稍高的设备防护架。在长期使用过程中，该构件的主要失效形式为尖刺部位的磨损，当反复拆装次数超过50次后，尖刺的咬合锁紧力会下降30%左右，此时可在配合面添加少量防滑垫即可恢复锁紧性能，无需整体更换构件，维护成本极低。
