钥匙插接式箱体与销钉组合连接结构

　　这类插接组合结构在模块化快装工装、小型设备防护壳体拼接、工位器具组合搭建场景中应用十分广泛，区别于传统螺栓紧固、焊接固定的连接形式，采用钥匙状销钉配合箱体预设卡槽的形式，能够实现无工具快速拆装，在需要频繁调整工位布局、快速更换设备防护单元、临时搭建物料承载架的生产现场，能够大幅降低拆装耗时，减少辅助工具的携带需求。从实际使用场景来看，这类结构常应用在生产线旁的小型物料暂存箱拼接、设备局部防护挡板的快速固定、模块化实训台架的单元组合环节，不需要额外准备紧固件，仅通过配套销钉的旋转卡紧即可完成两个箱体单元的锁止固定，日常维护拆解时也不会出现紧固件丢失、螺纹滑牙的常见问题。

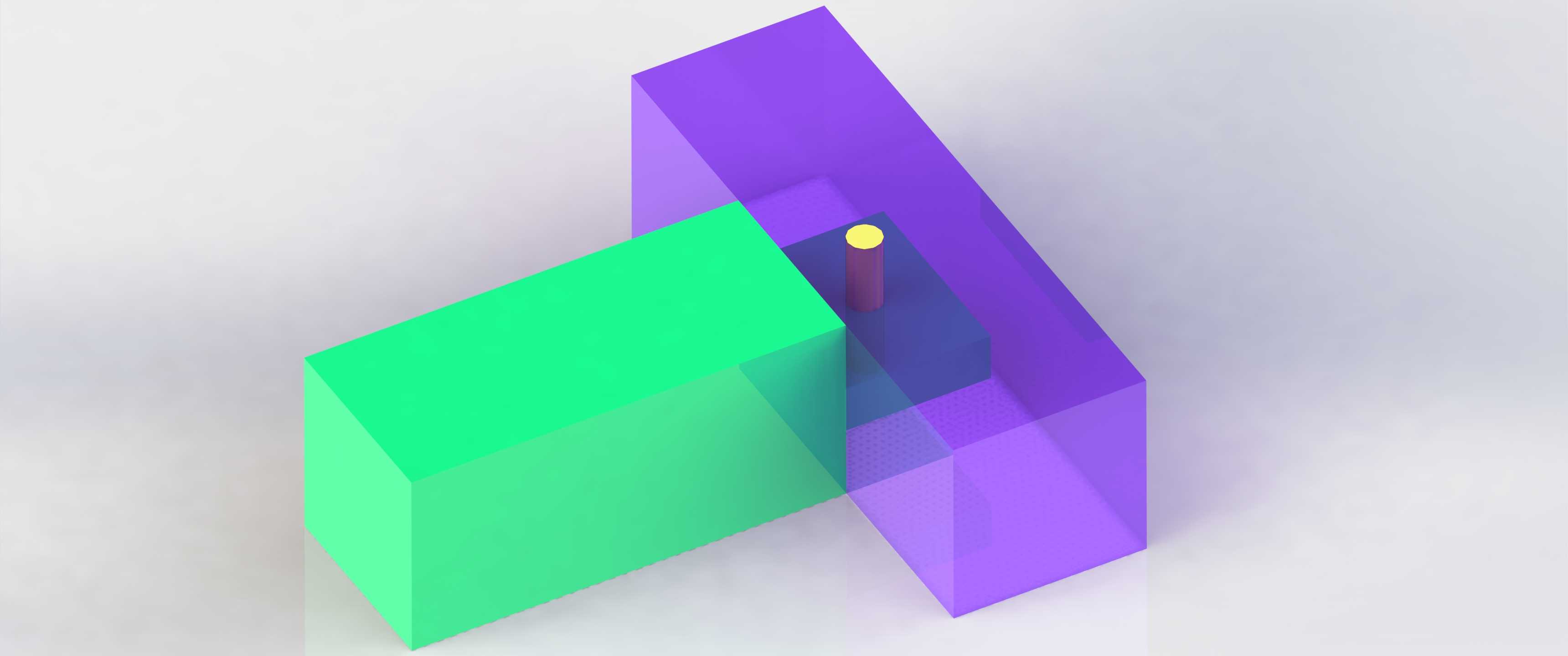

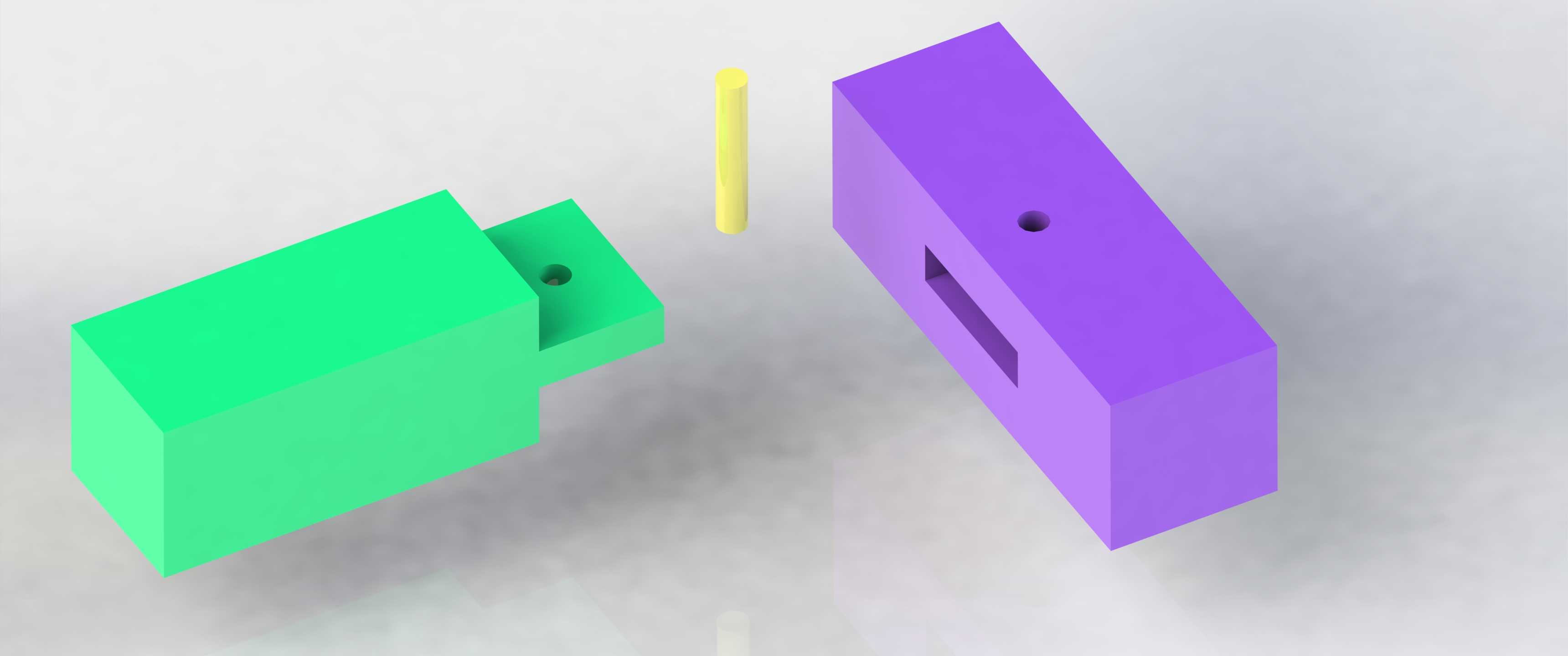

　　从结构功能特性来看，两个拼接单元分别设置了对应的插接腔体与销钉安装位，绿色半透明箱体为实心插接块，紫色半透明箱体预留了与插接块轮廓匹配的凹腔，插接块推入凹腔到位后，从紫色箱体顶部的预留孔插入钥匙状销钉，销钉杆部穿过两个箱体的重合孔位，顶端的限位帽贴合箱体表面，旋转销钉后即可卡入预设的锁止槽，避免两个拼接单元沿插接方向松脱。这种连接形式的抗剪切能力完全由销钉杆部的截面尺寸与配合孔的贴合精度决定，设计时需要保证销钉与孔的配合间隙控制在0.05mm以内，既能够保证插接顺畅，又不会出现拼接后晃动旷量。

　　设计思路上，这类结构优先考虑了快装需求，摒弃了多余的连接附件，将连接功能直接集成在箱体单元本身，两个箱体的插接面做了全轮廓贴合设计，拼接后接触面无明显缝隙，能够避免拼接位置积存粉尘、切削液等生产现场常见杂物，日常清洁维护时仅需擦拭外表面即可。销钉的头部做了圆滑过渡处理，没有尖锐棱角，避免操作人员插拔销钉时被划伤，销钉的插入深度经过匹配设计，插入锁止后销钉底端不会超出箱体下表面，不会影响箱体放置在工作台面的平整度。

　　从安装边界与尺寸适配角度来看，单个箱体单元的外形为规则长方体结构，拼接后整体组合体的外轮廓无突出结构，能够直接嵌入标准铝型材工位架的预设格口内，不需要额外做避让处理。插接块的导入端做了小角度倒角，角度控制在15°，即使两个箱体存在小幅对位偏差，也能够顺着倒角滑入配合凹腔，降低对位操作的精度要求，适合一线操作人员快速操作。销钉的插拔行程较短，仅需下压10mm即可到达锁止位置，旋转90°就完成全部锁止动作，单组拼接动作耗时不超过两秒，相比传统螺栓连接的效率提升十分明显。

　　在结构强度校核层面，这类连接结构能够承受垂直于插接方向的额定静载荷，销钉采用与箱体同材质的工程塑料制作时，能够满足普通物料承载、防护挡板固定的强度需求，如果应用在需要承受较大冲击的场景，仅需更换金属材质的同尺寸销钉即可，不需要修改箱体的原有结构，互换性较强。拼接后的两个箱体单元不会出现相对转动，配合面的摩擦力加上销钉的抗剪切作用，能够保证整体结构的稳定性，在常规的车间振动环境下也不会出现松脱问题。
