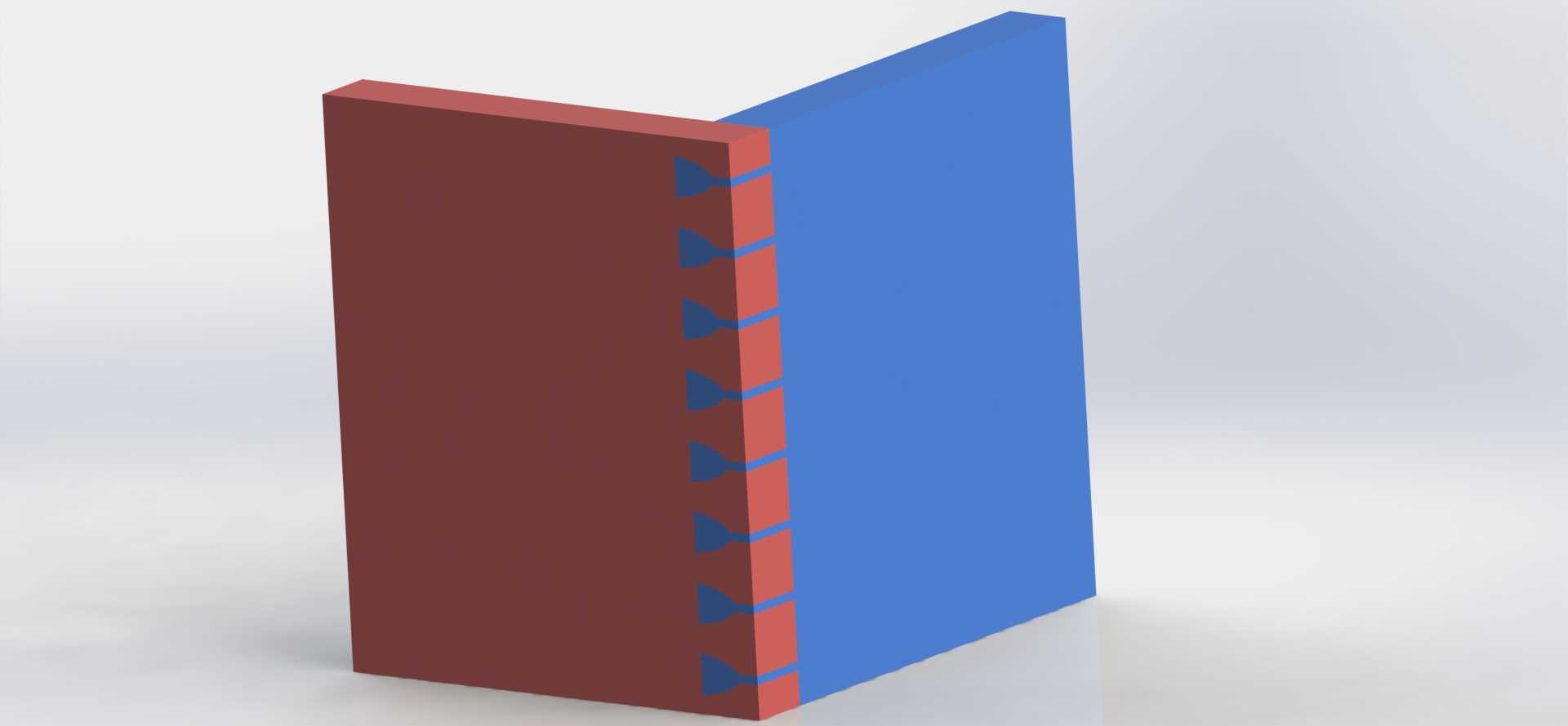

燕尾榫拼接式直角连接结构

　　燕尾榫结构是机械装配、工装治具、木质构件连接领域应用极为广泛的直角拼接形式，这类结构依靠梯形榫头与对应榫槽的楔形配合，无需额外紧固件即可实现两个垂直构件的可靠锁合，在承受横向拉拽、纵向剪切载荷时具备优异的防脱性能，相比平面对接、直角角码连接的形式，燕尾榫的接触受力面更大，应力分布更均匀，长期受交变载荷作用下不易出现连接松动、错位偏移的问题。

　　从实际应用场景来看，这类直角燕尾拼接结构常出现在非标工装的定位挡边、设备机架的边角拼接、木质包装箱的箱板连接、精密量具的基座组合环节，尤其是在需要频繁拆装、但又要保证重复定位精度的工装场景中，燕尾榫的导向斜面可以在装配时自动导正两个构件的相对位置，不需要额外的定位销做预定位，装配效率相比螺栓连接的直角结构提升40%以上，同时连接完成后两个构件的垂直精度可以长期保持在0.05mm以内，不会因为反复拆装出现配合间隙增大的问题。

　　在结构设计思路上，这类燕尾接头的核心参数集中在榫头的楔角、配合间隙、齿距分布三个维度，楔角通常控制在75°到80°之间，角度过小会导致装配阻力过大，拆装时容易卡滞，角度过大则会降低锁合能力，受拉时容易脱开；配合间隙根据应用场景的不同做差异化设定，用于木质构件连接时预留0.1-0.2mm的间隙用于涂胶填充，用于金属工装连接时采用H7/h6的间隙配合，保证滑动顺畅同时无明显旷量；齿距的设定和构件的板材厚度直接相关，通常单齿的长度不超过板材厚度的1/2，齿根位置做R0.3-R0.5的圆角过渡，避免应力集中导致齿根断裂。

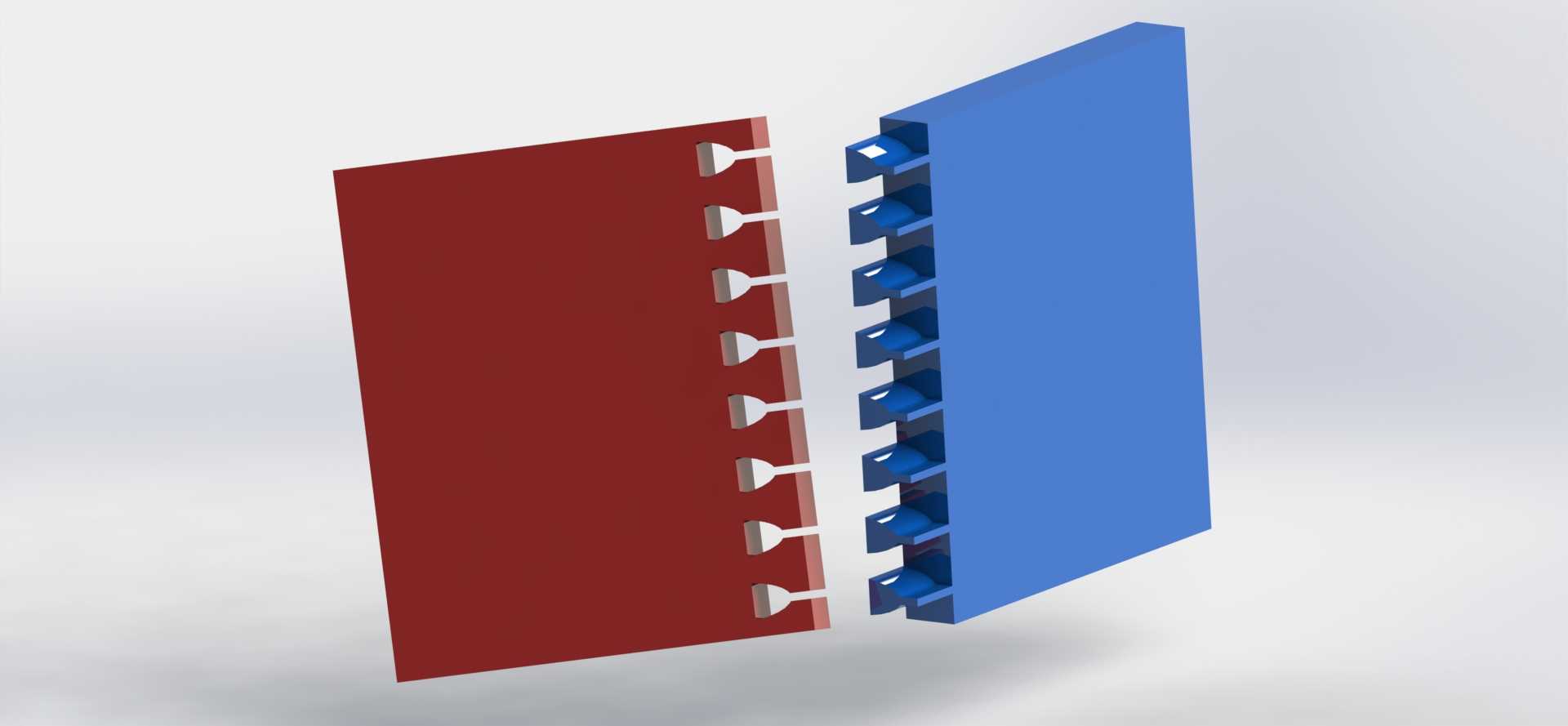

　　从安装边界来看，这类燕尾拼接结构的两个构件均为等厚板材，拼接完成后外表面齐平无凸起，不需要额外的沉孔、凸台结构，对安装空间的要求极低，仅需要在两个构件的连接端分别加工出对应配合的榫齿和榫槽即可，不需要额外预留紧固件的操作空间，在狭小空间内的直角连接场景中具备极强的适配性。结构的受力方向上，垂直于拼接面的载荷由所有榫齿的侧面共同承担，平行于拼接面的剪切载荷由榫齿的咬合面承担，相比普通的直齿拼接，燕尾结构的楔形面可以抵消垂直于板面方向的分离力，即使连接螺栓出现松动，结构也不会直接散架，安全冗余度更高。

　　在实际加工环节，金属材质的燕尾接头通常采用铣削加工一次成型，榫头和榫槽的配合面做表面氧化处理提升耐磨性能，木质或工程塑料材质的燕尾接头可以采用模压、铣削、3D打印等多种方式加工，适配不同的批量生产需求。需要注意的是，这类结构在设计时要考虑装配方向，只能沿榫齿的延伸方向滑入装配，垂直于装配方向无法完成拆装，因此在做整体结构布局时，要预留出足够的滑入装配行程，通常预留的装配行程比榫齿的总长度长10mm左右即可，不需要额外的操作空间。对于需要经常拆卸的场景，可以在榫槽的端部加装限位挡块，滑入到位后用一颗紧定螺钉锁定位置，防止设备运行过程中受振动导致构件滑出。
