互锁式木质构件刺槽拼接连接结构

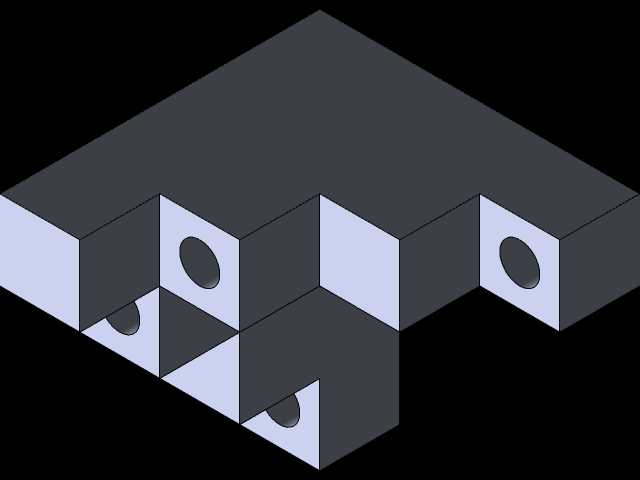

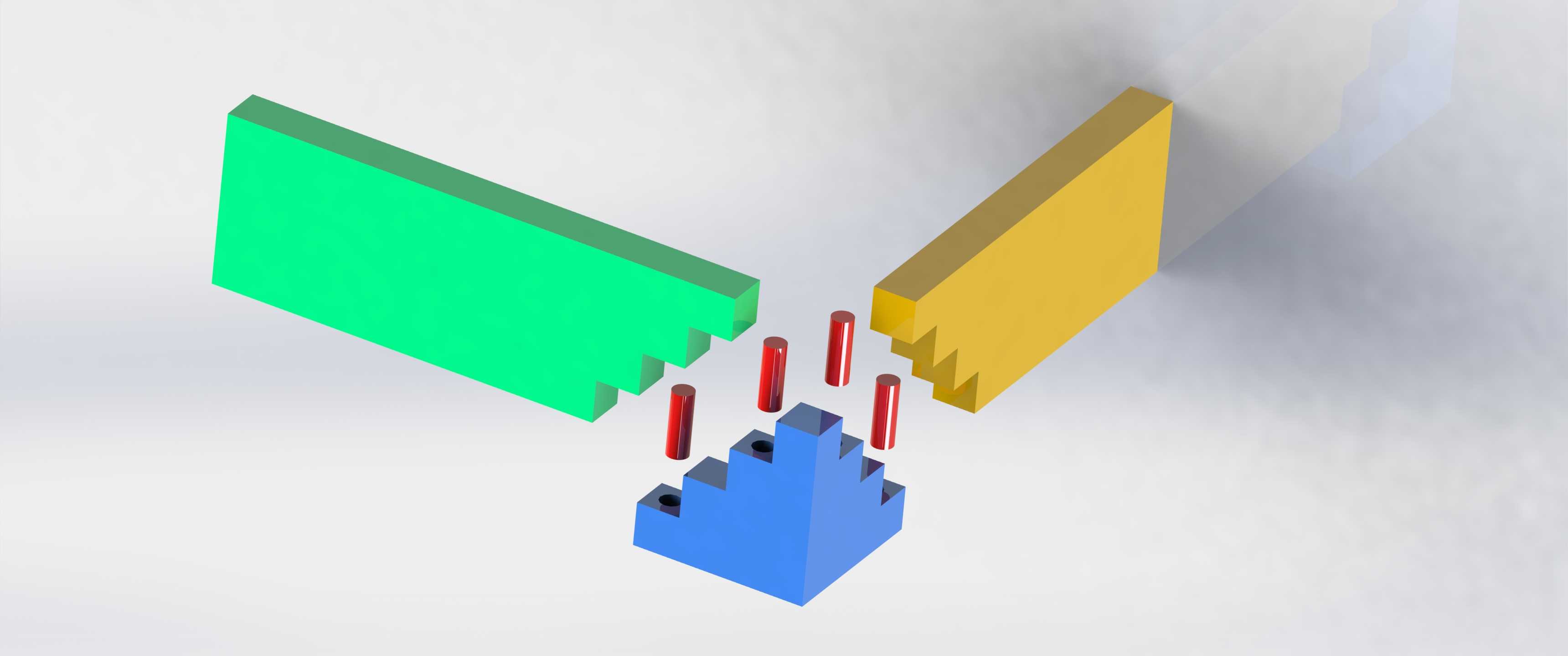

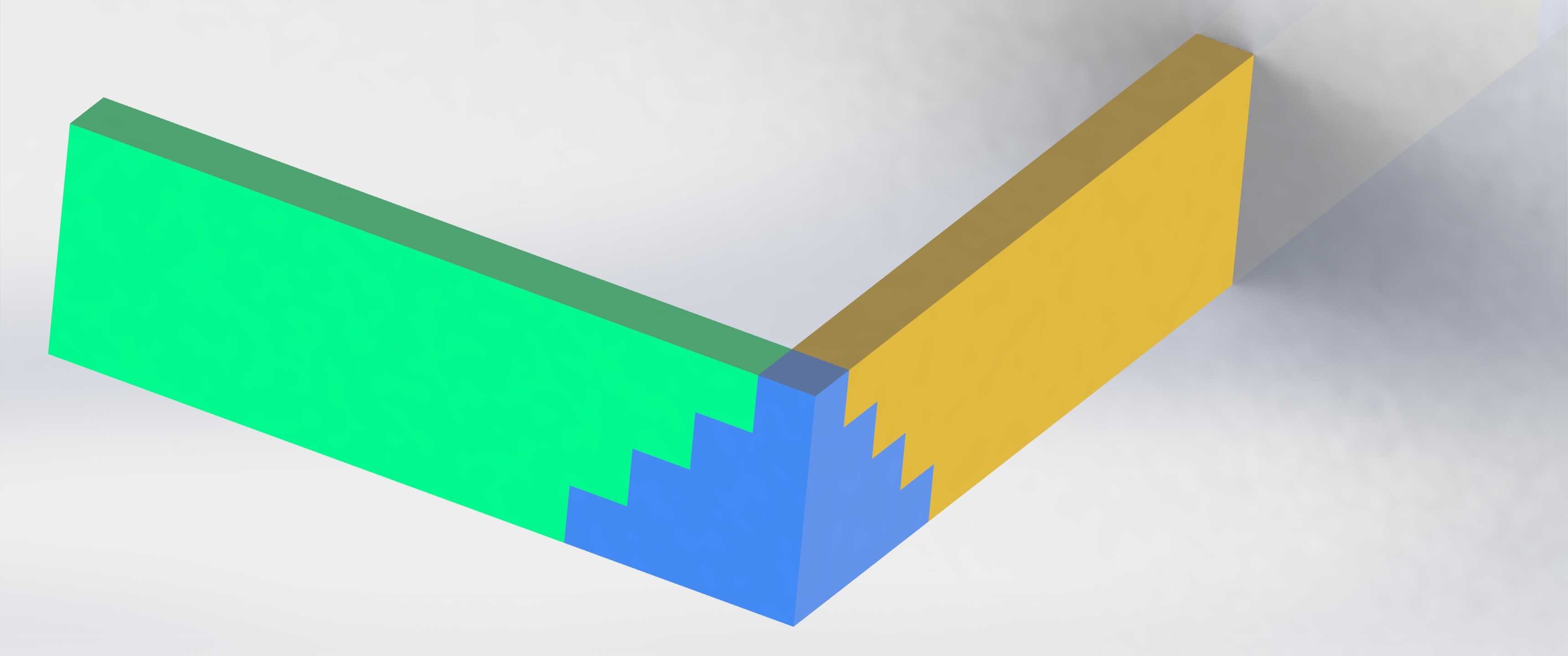

　　在木结构装配、模块化板材拼接、展具搭建以及轻型工装框架组装的场景里，这类刺槽式连接结构的应用频次远高于常规的平面对接接头，很多现场施工的师傅更愿意选这类结构，核心原因是它不需要额外的紧固件辅助定位，拼接过程中就能靠自身的齿形结构实现双向锁止，不会出现对接后板材沿拼接面滑移错位的问题。从结构本身来看，两个对接构件的接触面被加工成连续的阶梯状刺齿，每一级齿的侧边都做了垂直于拼接方向的止挡面，当两个构件沿垂直于拼接端面的方向压合到位后，横向的拉扯力会被每一级刺齿的止挡面均匀分担，不会像普通斜接结构那样受力集中在胶层或者少数几个钉点位置。做结构设计的时候，首先要考虑的是刺齿的齿距与齿深的匹配关系，

　　齿距过大会导致单位接触面积内的止挡面数量不足，受横向载荷时容易出现齿根断裂；齿深过大则会削弱构件本身的截面强度，尤其是对于厚度较薄的板材，过深的刺槽会直接降低构件的抗弯折能力。实际建模过程中，需要先确定对接构件的基础板厚，通常刺齿的深度控制在板厚的三分之一到二分之一区间，齿的侧边做微小的拔模斜度，方便压合装配的时候不会出现卡滞，同时压合到位后齿面之间能形成足够的静摩擦力，抵消构件本身的形变回弹。这类连接结构的安装边界没有太严苛的要求，不需要在构件上预留额外的紧固件安装空间，两个构件的对接端面只要加工出匹配的刺槽齿形，就能在现场快速完成拼接，对于需要反复拆装的模块化展架、临时工装框架来说，这种结构的重复定位精度也能满足使用要求，

　　多次拆装后不会出现配合间隙过大的问题。从受力特性来看，这种刺槽连接在承受垂直于拼接面的拉力时，载荷是沿每一级刺齿的接触面逐层传递的，相比单一的平面对接，受力路径更分散，不会出现局部应力集中导致的连接失效；在承受平行于拼接面的剪切力时，每一级刺齿的直角止挡边会直接抵消剪切载荷，不需要完全依赖胶接或者焊接的强度，哪怕是不使用粘接剂的纯机械拼接，也能承受不小的横向载荷。很多人在初次设计这类结构的时候，容易把刺齿的角度做的过于尖锐，实际加工的时候不管是铣削还是模压成型，过尖的齿顶都容易出现崩缺，装配的时候也容易因为对位偏差把齿边碰坏，所以通常会在齿顶和齿根位置都做微小的圆角过渡，既不影响锁止效果，也能提升加工良率和装配容错率。

　　在不同的应用场景下，刺齿的排布方向也可以根据受力方向调整，如果构件主要承受竖直方向的载荷，就把刺槽的阶梯方向设置成沿竖直方向锁止；如果是需要承受多方向的载荷，还可以把刺齿做成交错排布的形式，进一步提升各个方向的抗滑移能力。这类结构不需要额外的连接配件，能减少装配环节的零件数量，降低物料管理的成本，同时装配过程不需要复杂的工具，只要对准齿形压合到位就能完成连接，对于现场快速组装的作业场景非常友好。在做三维建模的时候，要特别注意两个对接零件的齿形配合公差，齿槽的宽度要比对应齿的宽度留出微小的装配间隙，避免因为加工误差导致压合不到位，但间隙也不能过大，否则会出现拼接后松动晃量的问题，通常根据加工设备的精度等级，预留0.1到0.3毫米的配合间隙就能兼顾装配顺畅度和连接刚性。另外还要考虑构件本身的材料特性，如果是用木质材料、复合材料这类形变率稍高的材质，刺齿的齿厚可以适当做厚一些，避免装配时齿部受力断裂；如果是用硬质塑料或者金属板材做这类连接，齿厚可以适当减小，提升单位面积内的齿数量，进一步增强锁止能力。
