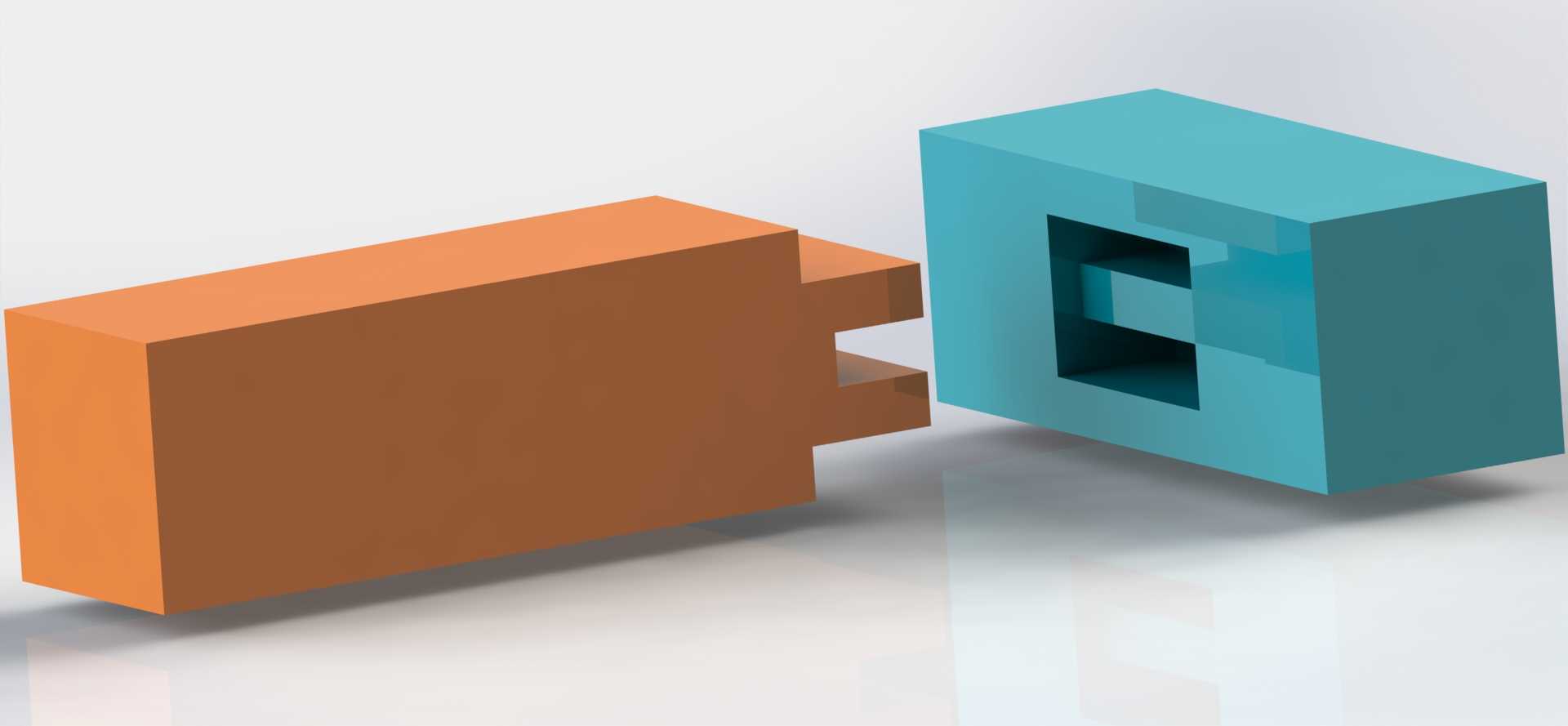

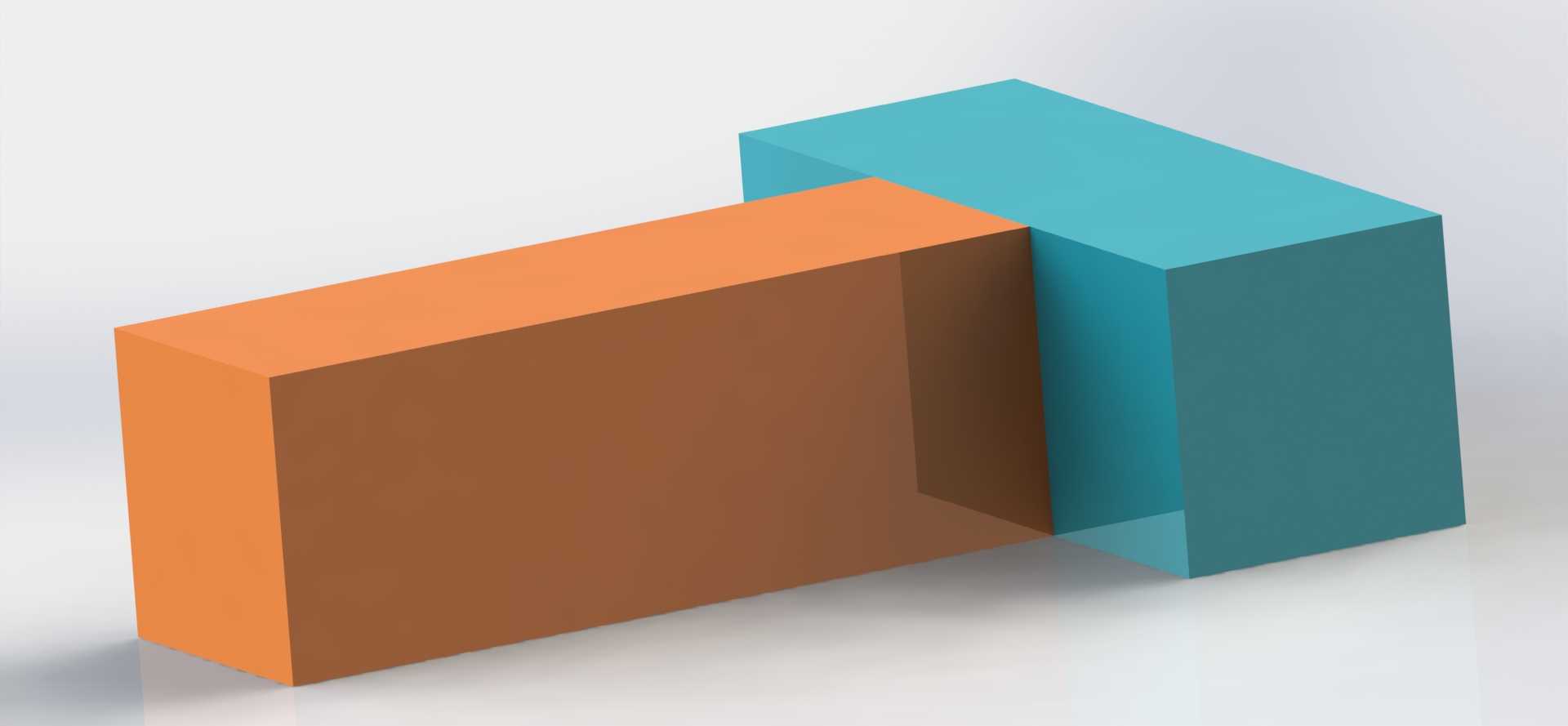

方块搭接覆盖配合结构件

　　这类方块搭接覆盖配合结构件，常应用在工装夹具定位模块、仓储货架层板搭接位、小型设备机架拼接节点、非标自动化设备的型材连接端等场景，核心作用是通过两个方块构件的重叠覆盖区域，实现无额外紧固件的快速定位与初步限位，减少装配时的对位调整时间，在小载荷的工位辅助定位、可拆卸工装拼接场景中使用率较高。从实际使用角度看，这类结构不需要额外加工螺纹孔、销孔，仅靠两个构件的外形尺寸配合就能实现搭接后的位置约束，在需要频繁拆装调整的工装工位上，能大幅降低拆装的操作复杂度，操作人员不需要额外携带紧固件工具，直接将两个构件沿搭接方向推入即可完成初步装配，配合侧面的锁紧件就能实现固定，适合小批量多品种的生产工位快速换型使用。设计这类结构时，

　　首先要确定搭接覆盖区域的重叠量，重叠区域的长度需要根据实际承载的侧向力来核算，若用于工装定位，重叠量不能小于单块构件宽度的三分之一，避免受侧向推力时出现搭接脱开的情况；两个构件的配合面需要设置合理的间隙，间隙值控制在0.1mm到0.2mm之间，既保证装配时能顺畅推入，不会因为加工公差导致卡滞，又不会因为间隙过大出现搭接后的晃动偏移。两个方块构件的棱边位置需要做0.5mm的倒角处理，一方面是去除机加工后的毛刺，避免装配时划伤操作人员，另一方面倒角能在装配时起到导向作用，即使两个构件存在轻微的位置偏差，也能顺着倒角滑入配合位置，降低对位的精度要求。从外形尺寸与安装边界来看，这类构件的外形以规整长方体为主，没有外凸的异形结构，

　　安装时不需要预留额外的操作空间，仅需要在搭接推入方向预留不小于单块构件长度的装配空间即可，适合在空间紧凑的工装内部、设备机架的夹层位置使用；构件的壁厚需要根据承载需求调整，若用于承载较重的工装基板，壁厚不能小于10mm，避免长期受力出现变形，导致配合间隙变大、定位精度下降。在实际应用中，这类搭接结构还常和快拆锁紧件配合使用，在两个构件的搭接侧面加装弹簧销，当构件搭接到位后弹簧销自动卡入对应定位孔，实现快速锁紧，不需要额外拧紧紧固件，在需要频繁更换工装模块的生产线上，能将换型时间缩短百分之六十以上。设计建模时需要重点关注配合面的平面度要求，配合面的平面度公差要控制在0.05mm以内，若平面度超差，会导致两个构件搭接后出现面接触不良，受力时局部应力集中，长期使用会出现配合面压溃变形的问题；同时两个构件的搭接端面垂直度也要控制在合理范围内，避免搭接后两个构件出现角度偏差，影响后续连接的其他部件的位置精度。这类结构相比传统的螺栓连接、销连接，优势在于加工成本低，仅需要完成六面的铣削加工即可，不需要额外的孔加工工序，加工周期短，适合快速打样制作；同时装配难度低，对操作人员的技能要求不高，不需要掌握螺栓紧固扭矩、销钉装配的相关要求，仅需要对准方向推入即可完成装配，在基层生产工位的普及性更强。在仓储货架的应用场景中，这类搭接结构用于层板和立柱的连接位时，能根据存储物料的高度快速调整层板位置，不需要拆卸螺栓，直接抬起层板移动到对应高度的搭接位即可放下固定，

　　调整效率远高于传统的螺栓固定层板结构；同时因为没有突出的螺栓头，货架层板的表面更平整，存放物料时不会出现被螺栓头刮蹭的情况，适合存放纸箱、塑料周转箱等易被刮损的物料。在非标自动化设备的机架拼接场景中，这类搭接结构用于小型防护栏的框架拼接，不需要焊接，直接通过搭接配合就能完成框架组装，后期设备调整布局时可以快速拆解重新组装，不会像焊接框架那样拆解后无法二次利用，能降低设备改造的材料成本。建模过程中需要注意，两个构件的重叠区域不要出现建模干涉，要预留合理的装配间隙，同时要模拟实际装配的推入路径，确认在装配过程中不会出现棱边干涉的情况，尤其是倒角位置的建模要和实际加工的倒角尺寸一致，避免建模时倒角过小导致实际装配时导向效果不足。另外这类构件的材质选择范围较广，若用于工装定位可以选择45号钢做表面发黑处理，提升耐磨性；若用于货架层板连接可以选择铝合金材质，降低整体重量，方便操作人员调整位置；若用于腐蚀环境下的设备，可以选择304不锈钢材质，避免生锈导致配合面卡滞。
