互锁拼接式盒刺配合连接结构

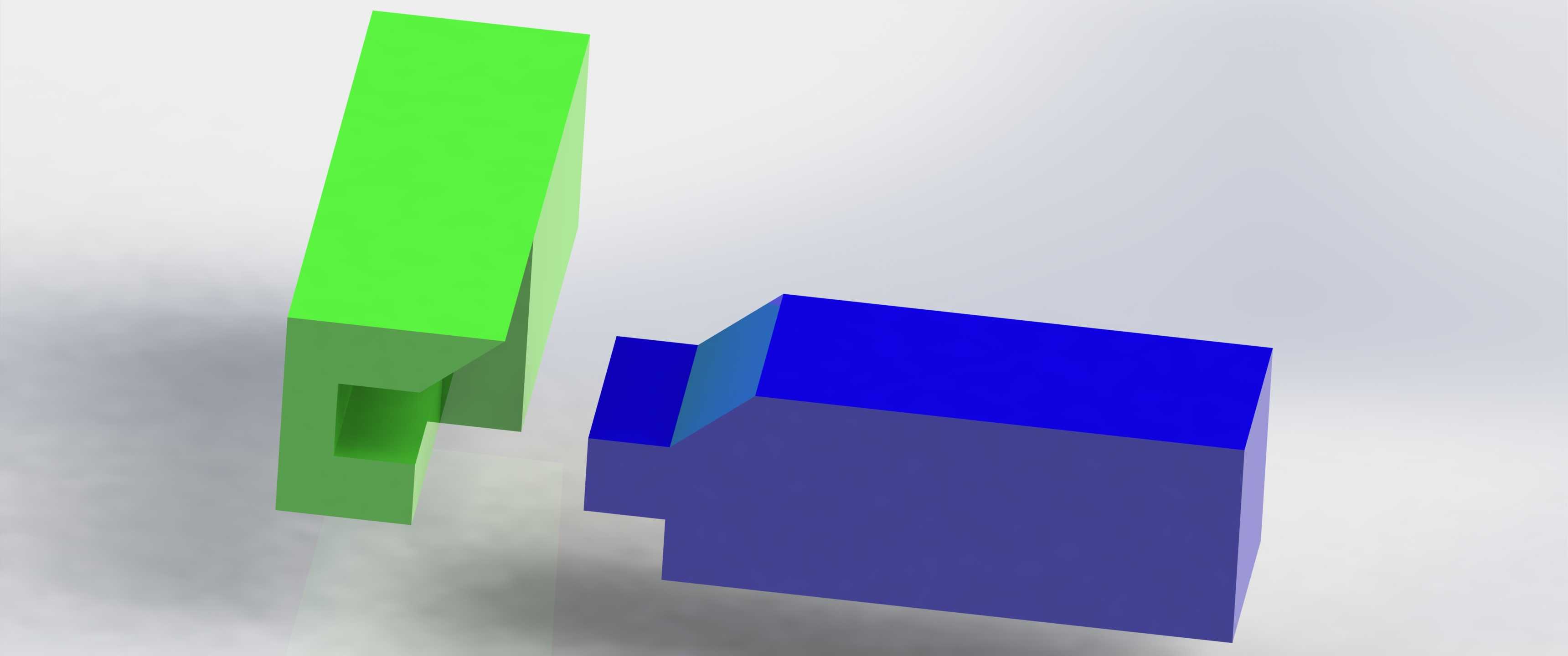

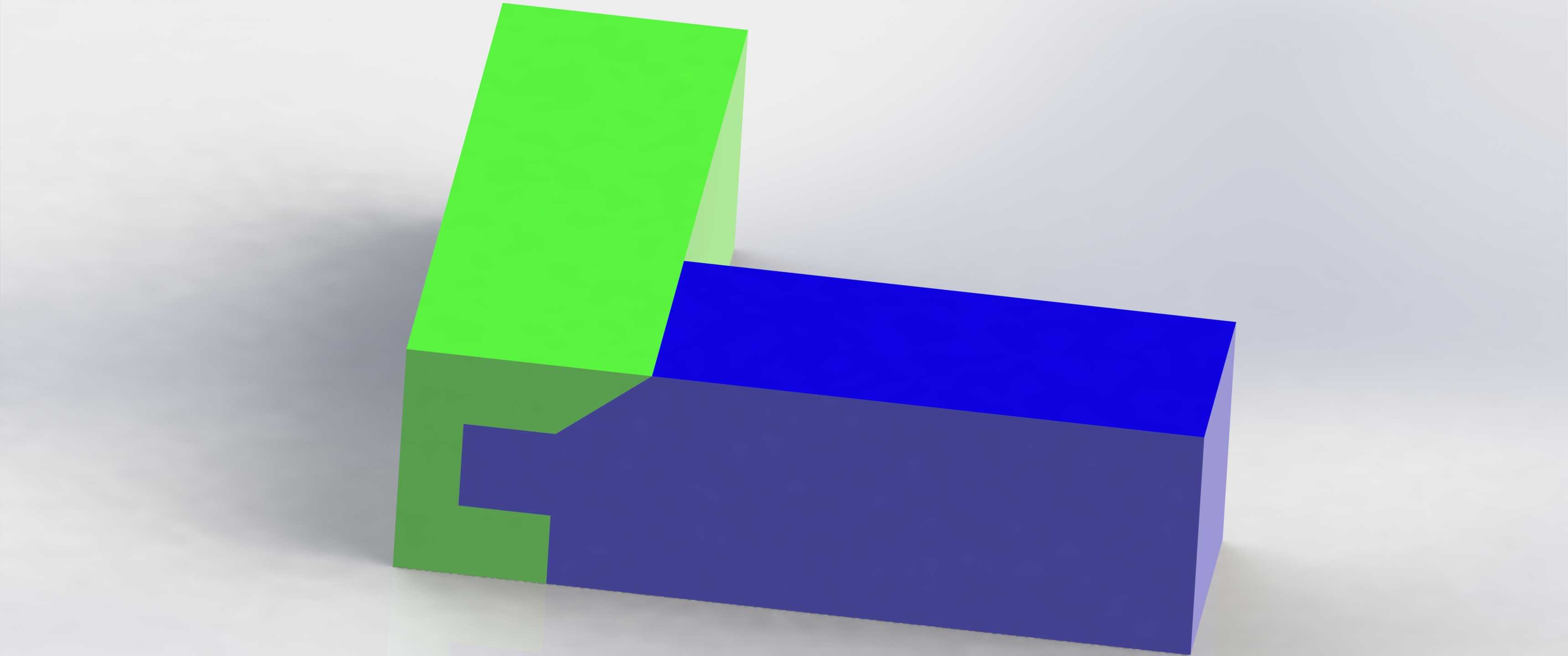

　　这类互锁拼接的盒刺配合结构，在小型模块化工装、快拆式料盒、工位周转容器的设计场景中应用十分广泛，区别于传统螺丝紧固、胶粘连接的方式，这种纯结构互锁的设计无需额外紧固件，依靠两个构件自身的几何形态完成咬合锁止，装配过程无需辅助工具，徒手即可完成对位拼接，在需要频繁拆装、快速换型的生产线工位上，能大幅降低工位器具的组装与调整耗时。从结构功能来看，绿色构件上的凸起刺状卡合结构，与蓝色盒体上预留的内凹卡槽完全匹配，装配时沿垂直于拼接面的方向推入即可完成锁止，拼接完成后两个构件在水平方向完全锁死，不会出现横向松脱的情况，若需拆分只需沿装配反方向施加外力即可脱出，兼顾了连接可靠性与拆装便捷性。设计这类结构时，首先要明确两个拼接构件的安装边界，

　　凸起卡刺的外形尺寸需要与卡槽的内轮廓预留合理的装配公差，通常在普通注塑成型的PP、ABS材质场景下，单边预留0.1-0.2mm的间隙即可保证装配顺畅，同时不会出现拼接后晃量过大的问题；卡刺的导入端需要设计15-30度的导向斜角，避免装配时出现尖角卡滞，降低对位难度，卡刺的锁止面则需要设计为垂直于装配方向的直面，保证拼接后不会受横向拉力自行脱开。从外形尺寸的适配逻辑来看，这类拼接结构的卡合深度通常设置为构件壁厚的1.2-1.5倍，过浅会导致连接强度不足，受外力冲击时容易脱开，过深则会增加装配行程，同时会过度占用盒体内部的有效容纳空间，对于用于周转小型五金零件、电子元器件的料盒来说，内部空间的利用率是设计时需要重点考量的指标，

　　卡合结构不能过度侵入盒腔，避免影响零件的盛放容量。在实际的工位应用中，这类互锁结构还可以拓展为多组盒体的阵列拼接，通过在单个盒体的多个侧面设计统一规格的卡刺与卡槽，可根据工位的物料存放需求自由组合不同数量的盒体，适配不同尺寸的工作台安装空间，相比一体成型的多格料盒，这种拼接式的设计灵活性更强，当某一个盒体出现磨损损坏时，只需单独替换损坏的构件即可，无需更换整套料盒，能有效降低工位器具的维护成本。设计过程中还需要考虑构件的成型工艺特性，若采用注塑工艺生产，卡刺与卡槽的结构需要避免出现倒扣死角，保证模具能够顺利开模顶出，若采用3D打印工艺制作小批量的工装验证件，则可以适当放宽结构的倒扣限制，但仍需注意卡合部位的壁厚均匀性，

　　避免打印过程中出现翘曲变形，影响最终的装配配合精度。这类拼接结构的受力特性也需要在设计阶段做充分考量，当盒体内盛放重物时，卡合部位会承受较大的剪切力，因此卡刺的根部需要设计合理的圆角过渡，避免应力集中导致根部断裂，通常根部圆角半径设置为壁厚的0.3倍左右，即可在不影响装配的前提下大幅提升结构的抗剪切强度。在实际的装配验证环节，需要重点测试拼接后的整体刚性，沿拼接缝的垂直方向施加额定载荷，观察两个构件之间是否出现错位、缝隙变大的情况，同时反复拆装测试卡合面的磨损情况，保证在数百次拆装循环后，结构仍能保持足够的锁止力，不会出现松脱问题。对于有密封需求的应用场景，还可以在两个构件的拼接面处预留密封胶条的安装槽，拼接时胶条被压紧即可实现拼接缝的密封，可用于盛放有防尘、防泼溅需求的物料，拓展了这类互锁拼接结构的适用范围。
