榫卯式凹凸拼接矩形连接块结构

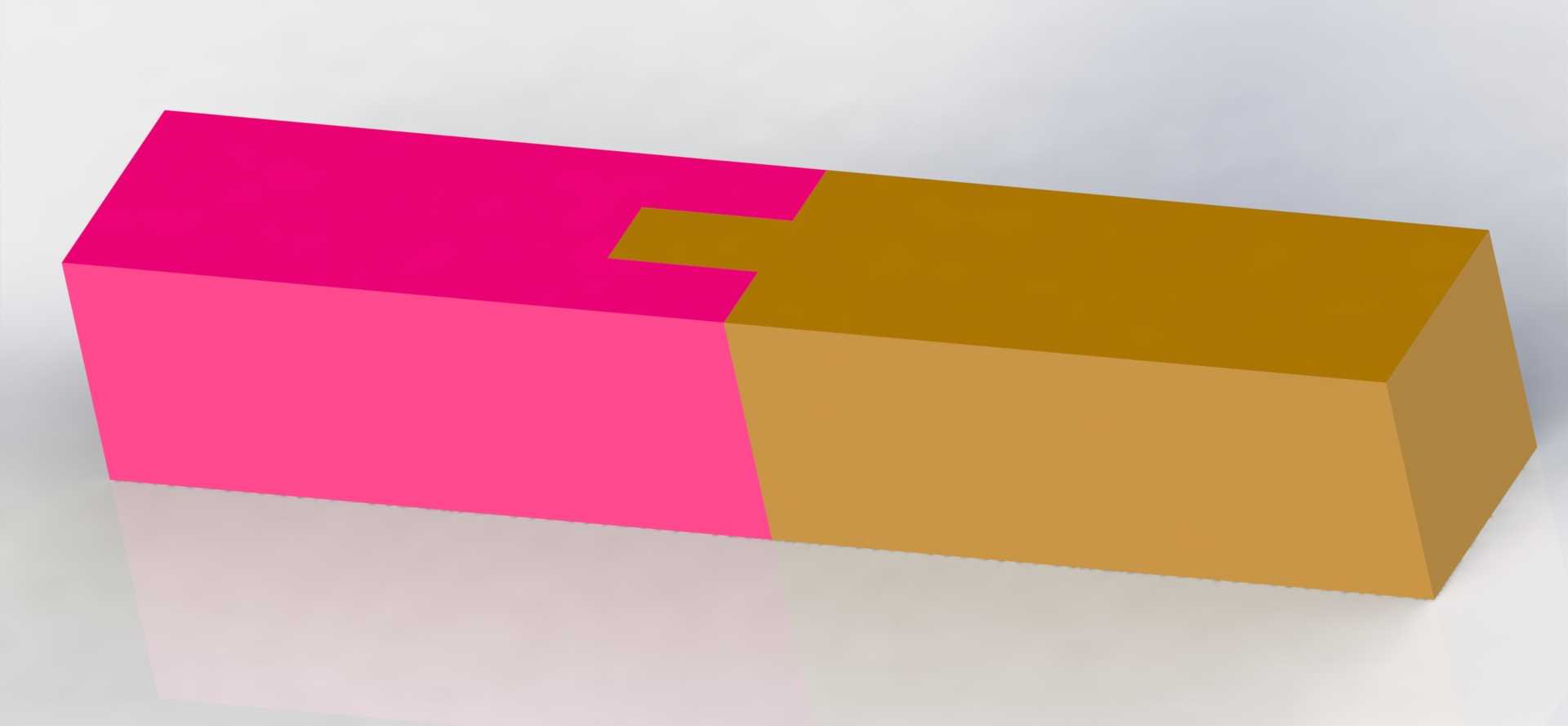

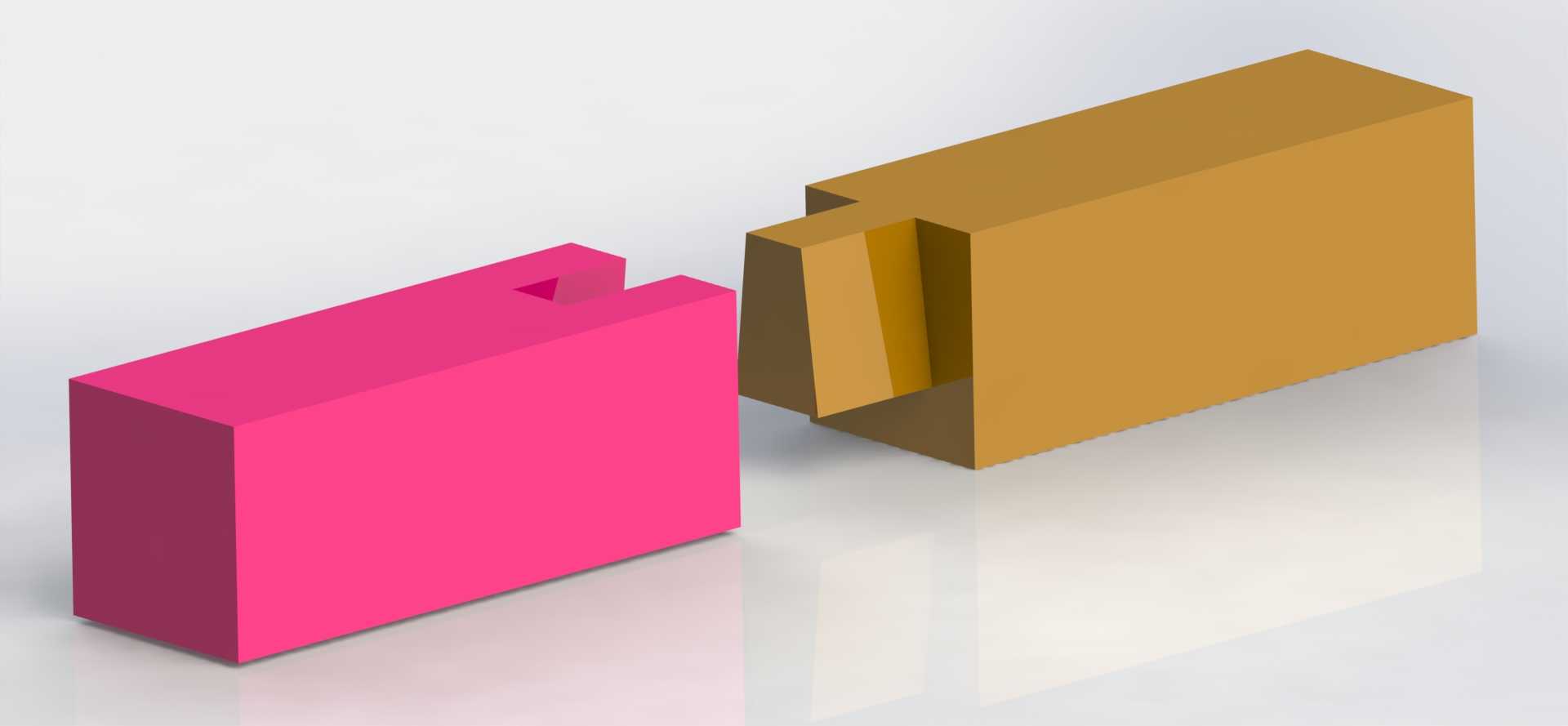

　　这类凹凸拼接的矩形连接结构，在工装夹具定位、模块化装配治具、小型输送线挡边拼接场景中应用十分广泛，日常做非标设备的快速拼接工位时，经常会用到这类无紧固件的快装连接结构，不需要额外打螺丝或者做焊接，依靠凹凸结构的配合公差就能实现两个块体的快速对位与拼接，大幅缩短现场装配的调整时间。从结构本身来看，两个矩形块的配合面做了单凸隼与凹槽的对应设计，凸隼的侧边做了微小的拔模斜度，装配时可以顺着斜度自然滑入配合位，不会出现直角边卡滞的问题，配合间隙控制在0.02mm到0.05mm之间，既保证拼接后两个块体的上表面、侧表面齐平度，又不会因为过盈配合导致拆卸困难，日常需要频繁更换治具模块的工位上，这种结构的拆装效率比螺栓连接高40%以上。

　　设计这类结构的时候，首先要确定两个拼接块的整体安装边界，两个块体拼接完成后整体为规则长方体，总长度、宽度、高度的尺寸公差统一控制在自由公差IT12级，适配大部分通用工装的安装槽位，不需要额外做二次加工就能直接嵌入标准铝型材框架的安装位里。凸隼的位置没有设置在块体的中心线上，而是偏向其中一个侧边，这种偏心设计是为了做防呆处理，避免装配时出现方向装反的问题，现场操作工人不需要对照图纸就能快速判断装配方向，减少装反导致的返工问题。凸隼的深度设置为块体总高度的三分之一，这个深度比例是经过多次验证的，太浅会导致拼接后连接强度不足，受侧向力的时候容易脱开，太深则会增加加工难度，同时削弱块体本身的结构强度，在承受垂直于拼接面的冲击力时，

　　三分之一深度的隼接结构能承受至少150N的侧向剪切力，满足大部分轻型工装的受力需求。两个块体的非配合面都做了锐边倒钝处理，所有外边缘的倒角为C0.5，避免装配过程中划伤操作人员，同时也不会因为锐边磕碰产生毛刺影响配合精度。这类结构的材质通常选用POM工程塑料或者6061铝合金，POM材质的自润滑性好，反复拆装也不会出现配合面磨损的问题，适合需要频繁拆装的快换工装场景；6061铝合金的结构强度更高，适合需要承受一定负载的固定拼接工位，比如流水线的侧边挡块、设备的脚垫拼接位。在实际建模过程中，首先绘制两个等截面的矩形基体，确定整体的外形尺寸后，在其中一个基体的配合面上切除出凹槽特征，凹槽的边角做了R0.3的圆角处理，

　　避免应力集中导致的块体开裂，另一个基体的配合面上拉伸对应的凸隼特征，凸隼的边角同样做对应大小的圆角，保证配合时边角位置不会出现干涉。建模时需要注意配合面的平面度要求，两个拼接面的平面度公差控制在0.01mm以内，保证拼接后两个块体之间没有明显缝隙，不会出现积灰或者卡入细小杂物的问题。这类结构不需要额外的紧固件，依靠加工精度保证配合紧密度，日常维护也十分方便，出现磨损的时候只需要单独更换其中一个块体即可，不需要整体更换整个构件，能有效降低设备的维护成本。在模块化装配的生产线中，这类拼接块可以根据实际工位的长度需求自由组合多个单元，不需要定制特定长度的整体构件，大幅提升了工装的通用适配性，不同长度的工位只需要增减拼接块的数量就能完成调整，不需要重新设计加工新的构件，对于小批量多品种的生产场景适配性极强。
