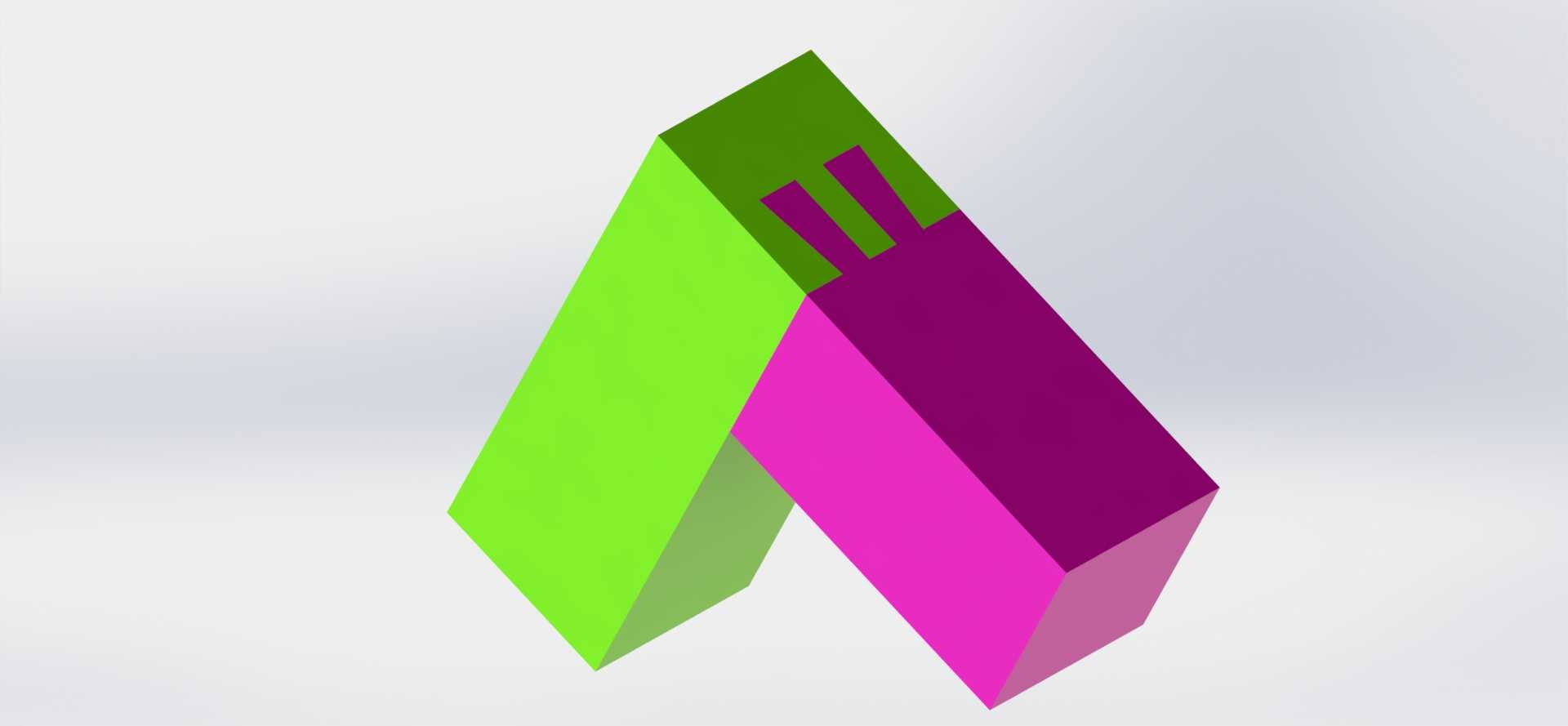

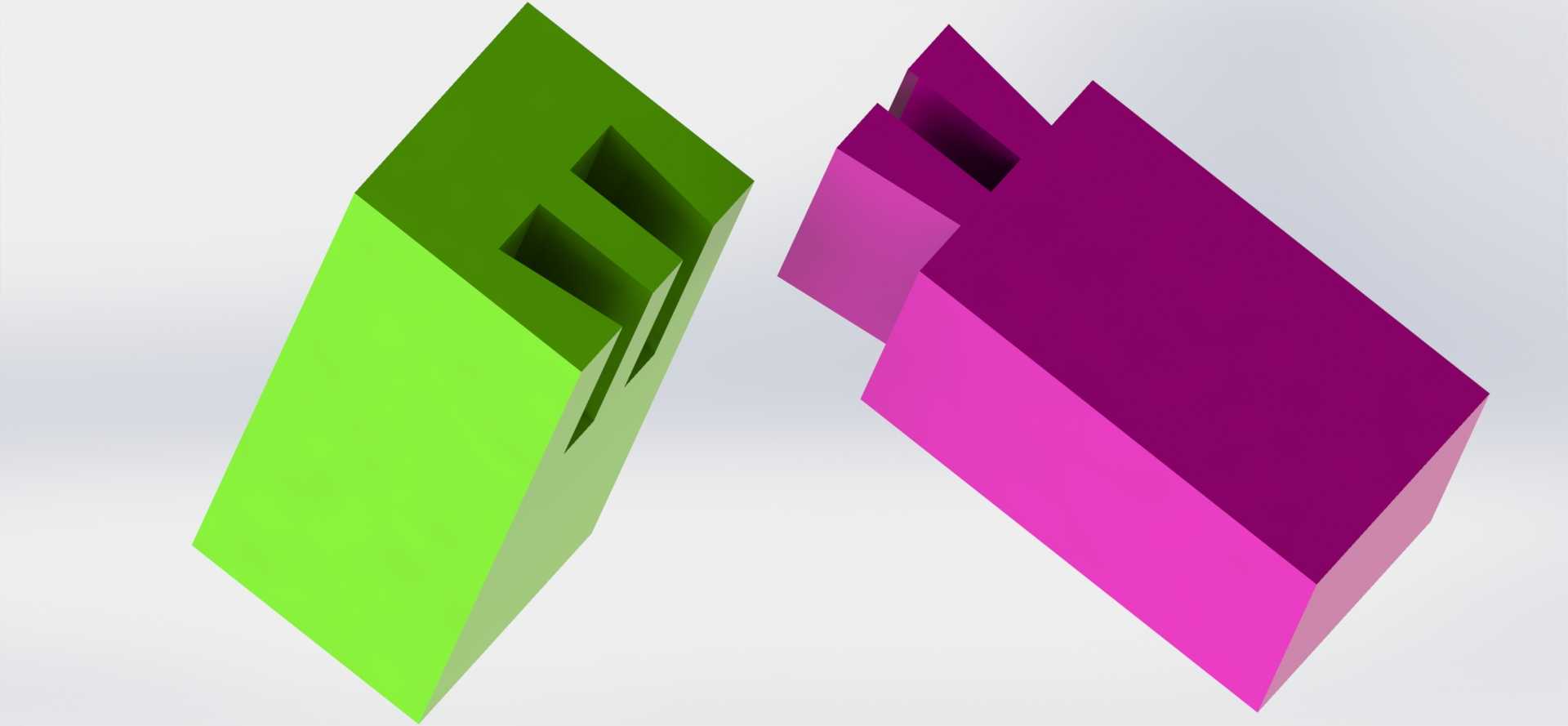

带切口燕尾榫插接连接结构

　　在工装夹具、模块化机架拼接、非标自动化设备的型材快速连接场景中，这类带切口的燕尾榫插接结构是无需额外紧固件就能实现高精度定位与抗拔脱连接的核心构件，很多需要反复拆装、无外露连接件的设备外罩拼接、工装定位块组合场景里，这种结构比普通平键插接、螺栓连接的装配效率高40%以上，还能避免连接件外露带来的积尘、勾挂工装线缆的问题。从实际使用场景来看，这类结构常被用在小型装配线的可调节挡块、检测工装的快速换型模块、木工机械的靠模拼接部位，因为燕尾结构本身自带单向锁止特性，配合端部开出的两道切口，能在插接过程中让榫头产生微量弹性形变，插入到位后形变回弹填充配合间隙，完全消除普通燕尾榫长期使用后磨损产生的旷量，

　　不需要额外加装顶丝或者锁紧销就能保持连接刚性。设计这类结构的时候，首先要确定燕尾的倾斜角度，常规工况下选用70度到75度的斜面夹角，角度过小会导致插接阻力过大，拆装费力，角度过大则会失去燕尾的锁止能力，受侧向力的时候容易脱开；端部的切口深度要控制在榫头总长度的三分之一左右，切口宽度根据构件材质的弹性模量调整，比如用尼龙、POM这类工程塑料制作的时候，切口宽度可以留0.3到0.5毫米，保证插接时的形变量足够，要是用铝合金或者45号钢做表面淬火处理的构件，切口宽度要适当缩小，避免反复拆装后切口根部产生应力集中断裂。外形尺寸方面，这类插接结构的燕尾总宽度一般根据连接的构件厚度匹配，常规小型工装用的规格，燕尾根部宽度在20到40毫米区间，

　　榫头有效插接长度不小于宽度的1.2倍，保证接触面积足够承受侧向载荷；安装边界上要注意，榫槽的入口端需要做15度的导入倒角，倒角长度2到3毫米，方便快速对准插接，同时在榫头切口的对应位置，榫槽内部不能有残留的加工刀痕或者凸起，不然会卡住形变的榫头，导致拆装卡滞。实际装配验证的时候，要保证两个插接件配合后，结合面的缝隙不超过0.02毫米，沿插接反方向施加150牛的拉拔力不能出现松脱，侧向施加200牛的载荷时，连接部位的形变量不超过0.05毫米，满足工装定位的精度要求。和普通无切口的燕尾榫相比，带切口的结构不需要做严格的公差配合，普通铣削加工就能达到使用要求，加工成本能降低30%左右，而且在有轻微振动的设备上使用时，

　　切口带来的微弹性还能起到一定的阻尼作用，避免长期振动导致连接松动。很多做小型非标设备的工程师在设计快换模块的时候，会优先选用这类结构，不需要额外采购快拆扣件，直接在构件本体上加工出榫卯结构就能实现快速拆装，后期维护的时候也不需要准备专用工具，直接手动就能完成模块更换，特别适合多品种小批量生产的装配工位使用。在做三维建模的时候，要特别注意切口根部的圆角处理，不能做成直角，直角位置在受力的时候会产生应力集中，反复拆装几次就会出现裂纹，一般留R0.5到R1的圆角就能有效分散应力，提升构件的疲劳寿命；另外燕尾斜面的表面粗糙度要控制在Ra1.6到Ra3.2之间，太粗糙会增大插接阻力，太光滑则会降低摩擦锁止的效果，容易受振动松脱。
