凹凸插接式榫卯结构对接组件

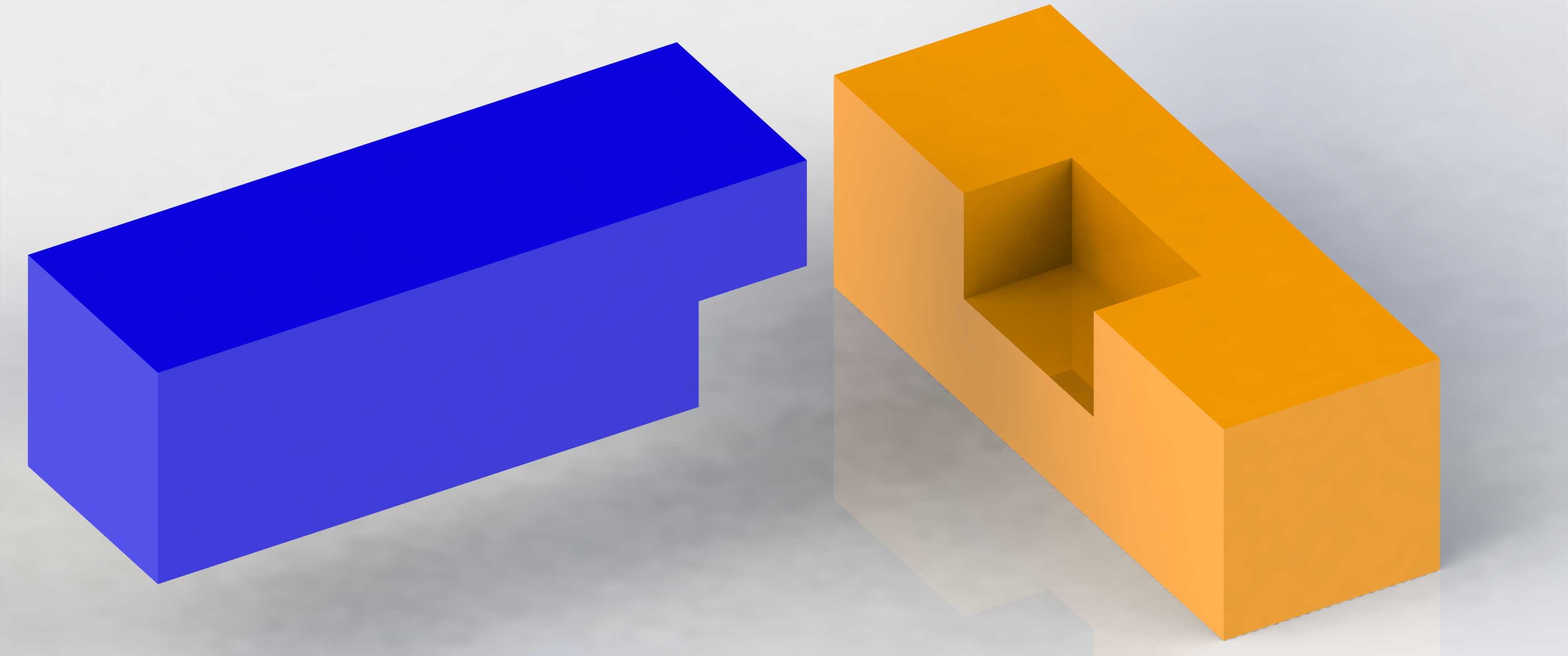

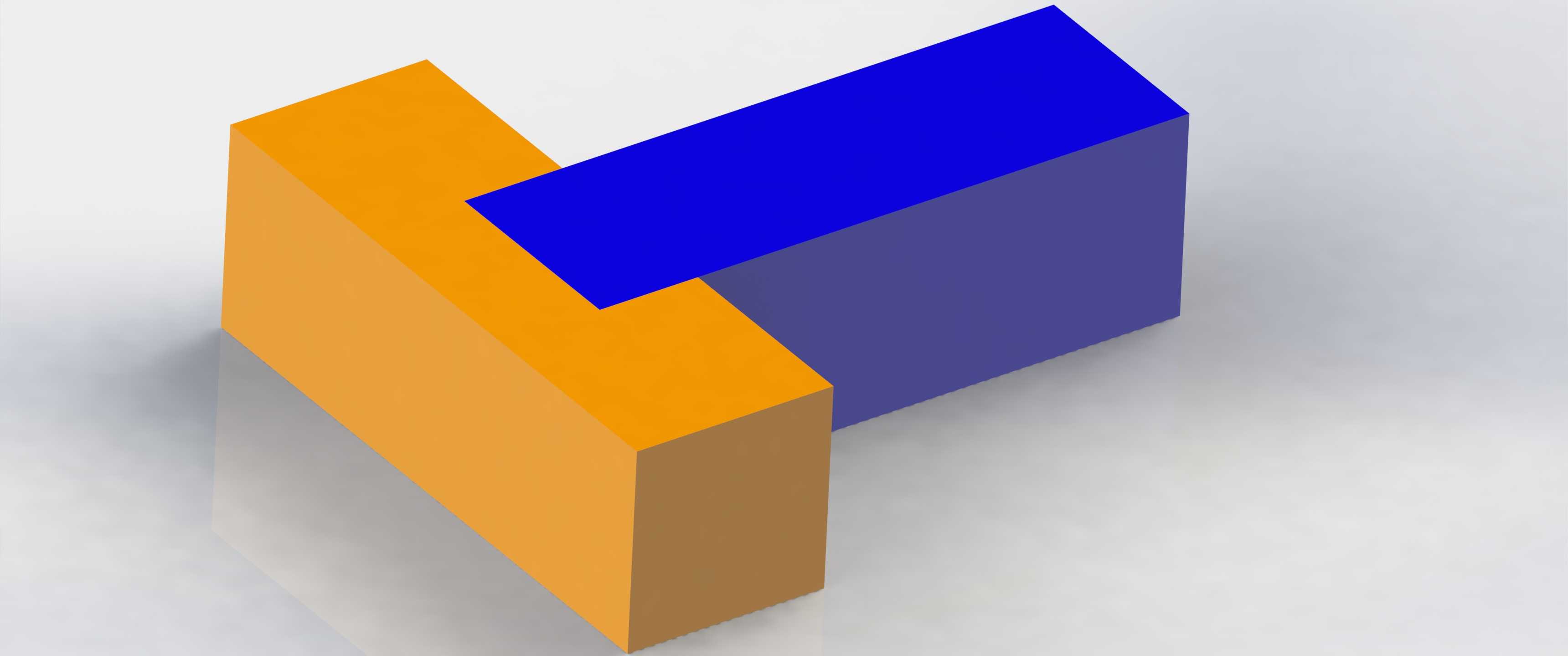

　　这类凹凸插接配合结构，在模块化工装搭建、小型设备机架快速拼接、非标治具的分体组装场景中应用十分广泛，区别于传统螺栓紧固的连接形式，该结构依靠两个构件的型面过盈配合实现定位与初步固定，能够大幅减少现场装配的紧固件使用量，降低装配环节的工具依赖。从结构设计逻辑来看，两个构件分别设置了凸起的插接块与内凹的插接槽，配合面采用直壁型面设计，没有额外的倒扣或锁紧卡扣结构，装配时仅需沿垂直于配合面的方向施加压力即可完成嵌合，拆卸时沿反方向施力即可分离，非常适用于需要频繁拆装、快速换型的生产工位场景。在实际设备应用中，这类结构常被用作小型料道的分段对接模块、设备防护挡板的快速拼接单元、或者工装台面上的定位挡块连接结构，相比胶粘或者焊接的固定形式，

　　该结构具备可重复拆装、无粘接残留、不会对基材产生热变形影响的优势。设计这类插接结构时，首先需要明确配合公差的选取，若用于静态固定的场景，配合面可选取较小的间隙配合，装配后辅以少量的定位销即可实现完全固定；若用于需要频繁滑动拆装的场景，则需要适当放大配合间隙，同时在配合面做耐磨处理，避免多次拆装后出现型面磨损导致的配合松动。从安装边界来看，该类结构的两个构件均为规则长方体构型，凸起插接块的宽度约为构件整体宽度的三分之一，插接深度与凸起块的高度保持一致，安装时不需要额外预留螺栓操作空间，仅需预留出沿装配方向的按压操作空间即可，整体占用的安装空间远小于采用角码加螺栓的连接形式。在实际生产场景中，这类结构还可以根据使用需求拓展设计，

　　比如在配合面增加防滑纹提升静摩擦力，或者在插接到位的位置设置弹珠卡扣实现自动锁止，也可以在构件内部预留走线孔，让拼接后的结构同时具备走线防护的功能。需要注意的是，这类直壁插接结构不适合承受大扭矩或者垂直于插接方向的大载荷，若应用在有较大侧向力的场景，需要额外增加锁紧螺钉或者卡扣结构辅助固定，避免受载后出现插接松脱的情况。对于三维建模环节而言，这类结构的建模重点在于配合面的尺寸一致性，需要保证凸起块的所有型面与凹槽的对应型面保持平行，转角处的倒角或者圆角尺寸需要完全匹配，避免出现装配干涉，同时要根据实际选用的加工工艺预留合理的工艺余量，比如采用3D打印加工时需要考虑打印层厚带来的尺寸误差，

　　采用CNC铣削加工时需要考虑刀具半径带来的转角残留。在模块化设备的设计中，这类插接结构能够实现不同功能模块的快速组合，比如将检测模块、定位模块、夹紧模块分别做成独立的单元，通过统一规格的插接结构实现快速拼接，能够大幅缩短设备的组装调试周期，也方便后期的模块更换与维护。相比传统的连接方式，该结构的零件加工难度更低，两个构件均可以采用常规的铣削或者3D打印工艺加工，不需要特殊的刀具或者工装，加工成本也相对更低，非常适合小批量定制化的非标设备场景使用。在实际装配过程中，这类结构的对位难度很低，因为插接块的导入端可以设计微小的倒角作为导向，装配时不需要精确对位即可顺利滑入配合位置，对操作人员的技能要求更低，能够有效降低装配环节的人工成本。
