十字榫卯插接配合结构件

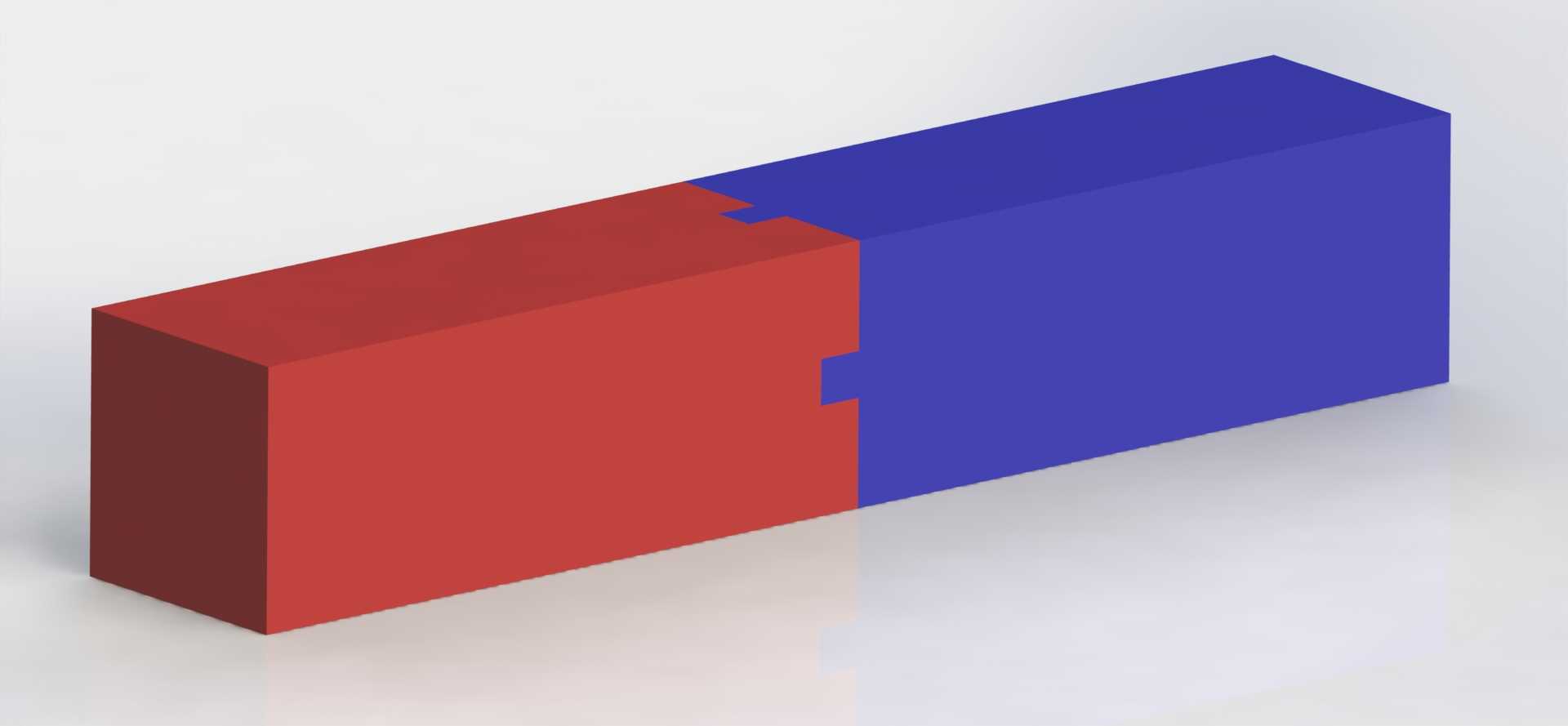

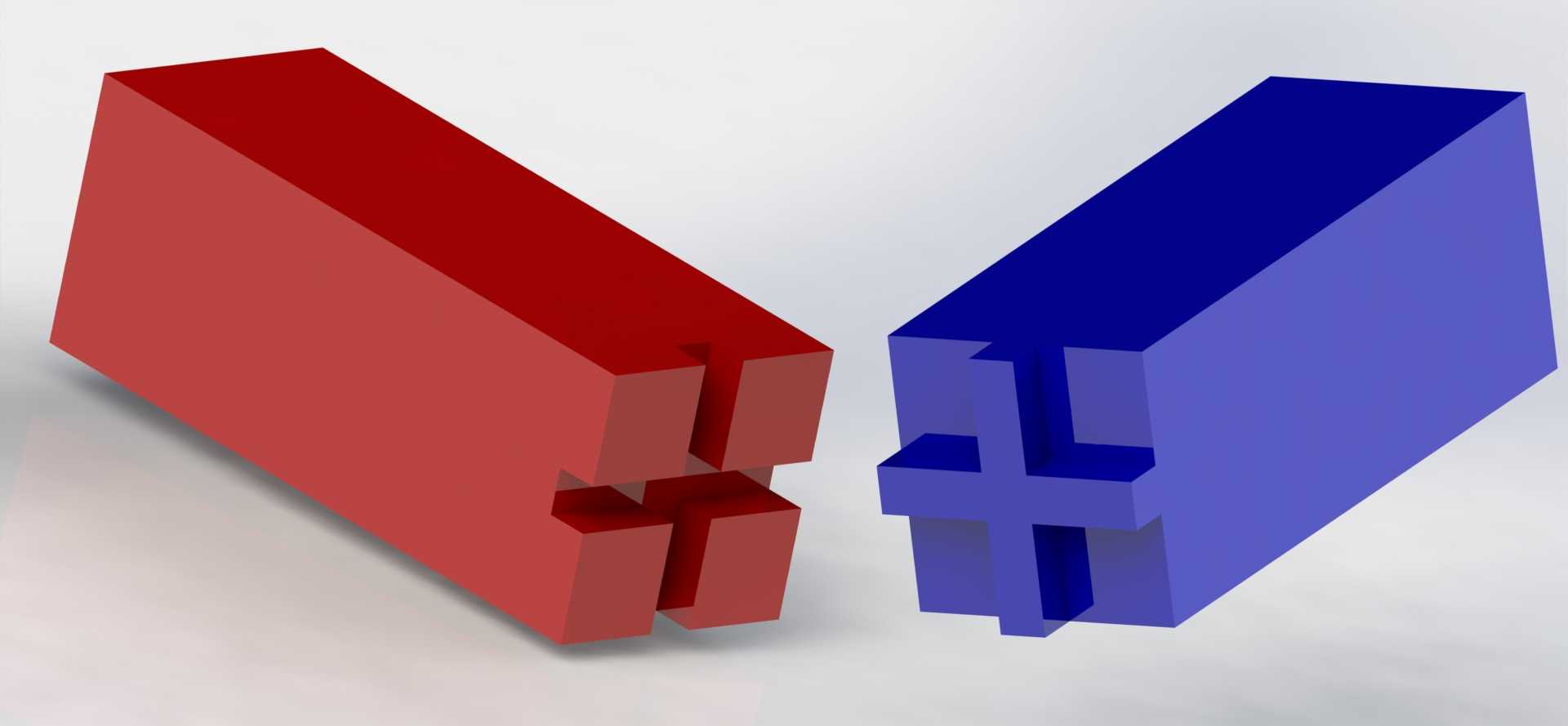

　　这类十字嵌合的插接结构件，常应用在模块化工装搭建、快速拼接治具、教学演示教具以及小型可拆卸设备的框架连接场景中，区别于传统螺纹、键销连接，它不需要额外紧固件就能实现两个正交方向构件的快速锁合，在需要频繁拆装、无工具快速组装的临时工装、展览展示架结构里应用十分广泛。从结构功能来看，两个构件分别做了凹凸互补的十字型切削，红色构件为凹型十字槽结构，蓝色构件为凸型十字榫结构，二者沿轴向对插后，可同时限制X、Y两个方向的相对位移，仅保留插拔方向的移动自由度，配合到位后如果在插拔方向加装简单的限位销，就能实现完全的刚性固定，相比单一直线榫接，十字结构的抗扭性能提升明显，能承受一定的径向扭转载荷，不会像单槽插接那样容易出现绕轴线转动的松动问题。

　　设计这类结构的时候，首先要考虑配合公差的选取，根据实际使用的加工工艺调整间隙，如果是3D打印制作的原型件，凹凸配合面需要预留0.1-0.3mm的间隙，避免打印层厚导致的装配卡滞；如果是机加工金属件，可根据使用场景选H7/h6的间隙配合或者小过盈配合，过盈量控制在0.02-0.05mm即可，兼顾装配顺畅度和连接刚性。结构的尺寸设计上，十字榫的壁厚需要和构件主体壁厚保持一致，避免出现壁厚不均导致的注塑缩痕或者加工应力集中，凹型槽的根部需要做R0.5-R1的圆角过渡，对应凸榫的端部也要做匹配的倒角，既可以引导装配时的自动对中，也能减少应力集中导致的根部断裂风险。安装边界方面，这类插接件的装配只需要沿轴向预留不小于单个构件长度的操作空间，

　　不需要额外的扳手、螺丝刀等工具操作空间，在狭小空间内的装配优势十分明显，两个构件对插到位后，配合面的接触面积比普通方形插接大40%左右，载荷分布更均匀，在承受横向剪切力的时候，单位面积的压应力更小，不容易出现配合面的压溃变形。实际应用中，这类结构还常被用在儿童益智拼接玩具、模块化家具的快速连接结构上，通过调整十字榫的尺寸比例，可以适配不同载荷等级的使用需求，如果需要提升连接的锁紧力，还可以在配合面加装小的磁吸结构，插拔时能提供到位的吸附反馈，同时避免非预期的松脱。从建模逻辑来看，这类结构的核心是两个正交特征的布尔运算，先完成基础长方体的主体建模，再分别在两个零件上切除和添加十字型的配合特征，建模时需要注意特征的对称性，

　　保证十字结构的中心和构件的中心重合，避免装配后出现偏心错位，同时所有配合面的拔模角度需要保持一致，如果是注塑生产的零件，拔模角度设置为1°-1.5°即可，既方便脱模，也不会影响配合的紧密性。在长期使用的场景下，这类插接结构的磨损主要出现在十字配合的侧面，设计时可以根据使用频率选择耐磨的材料，比如尼龙、POM等自润滑材料，能大幅提升反复插拔的使用寿命，不需要额外添加润滑脂就能保持顺畅的装配手感。
