楔块式大倾角锁紧配合结构件

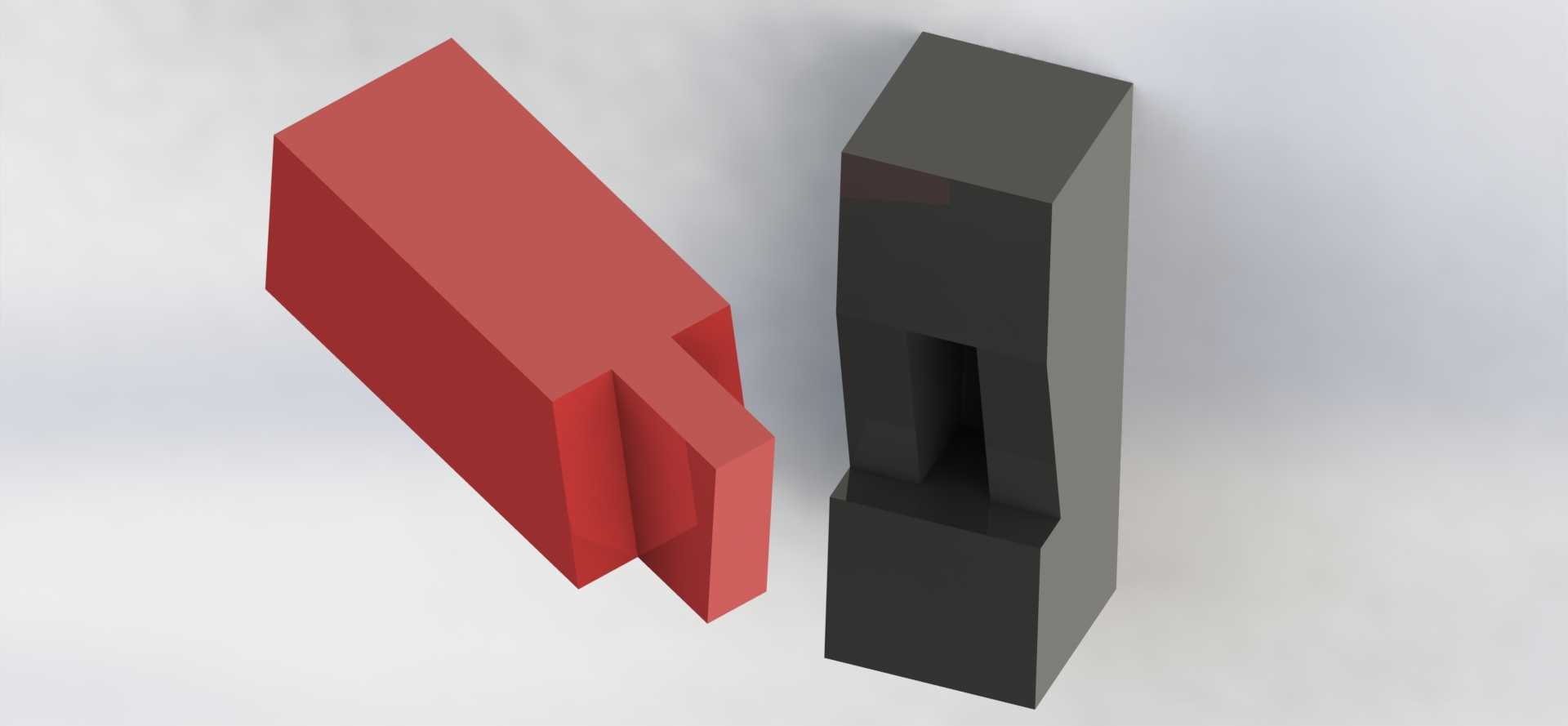

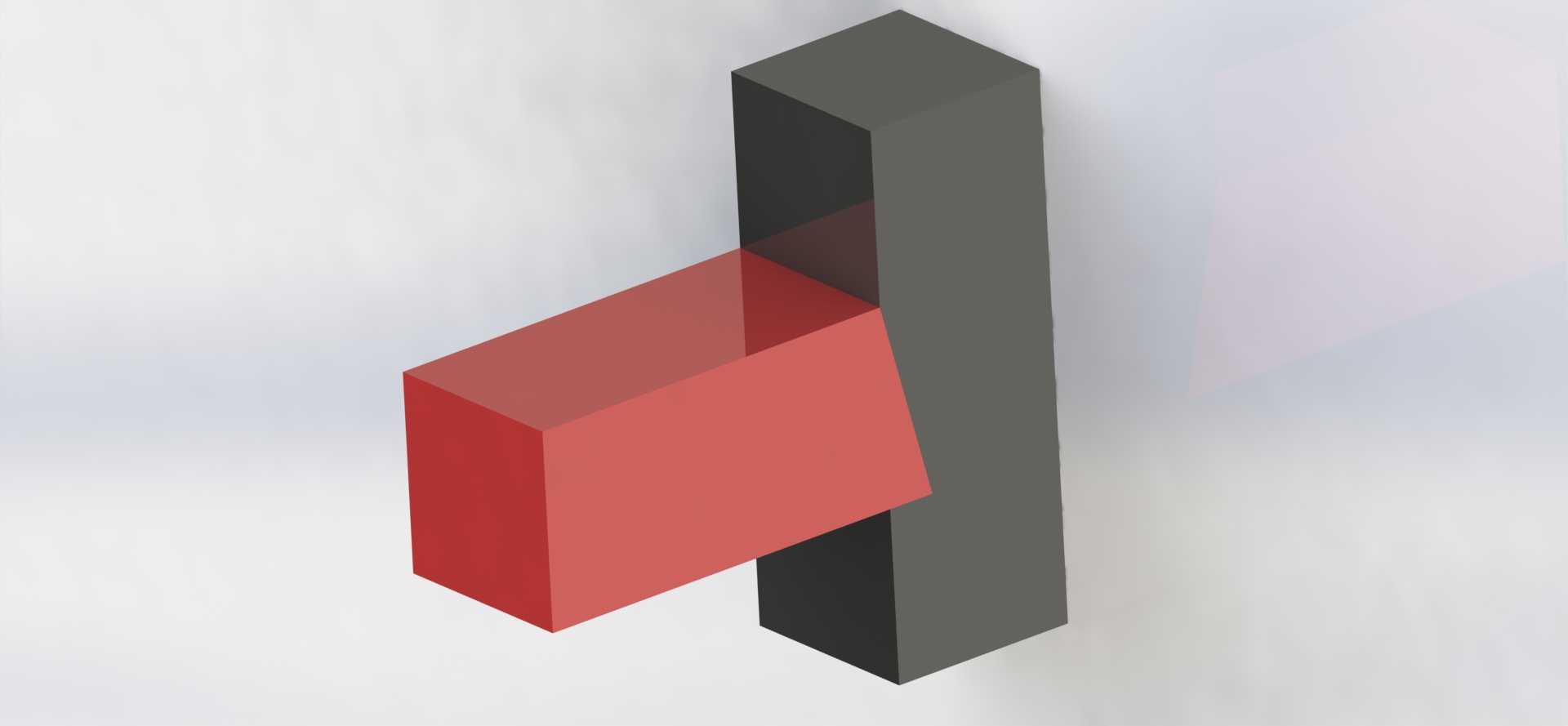

　　这类楔块配合结构常出现在工装夹具的大角度锁紧工位、重型物料输送线的止退机构以及机床快换工装的定位锁止环节，核心作用是通过两个构件的斜面咬合实现无额外紧固件的自锁锁止，尤其适配需要频繁拆装、承载径向与轴向复合载荷的装配场景。在实际产线应用中，这类结构不需要额外配置螺栓、卡扣等连接件，依靠斜面的法向分力与接触面摩擦力完成锁止，拆装效率比传统螺纹连接高40%以上，在汽车焊装线的工装快换、重型货架的层板快速锁止、矿山输送设备的逆止结构中都能看到同类设计的身影。从结构设计逻辑来看，两个构件分别做了对应倾角的咬合面处理，红色构件的外伸凸台与黑色构件的内凹槽型完全匹配，斜面倾角设置在摩擦角临界值范围内，当外部载荷沿锁紧方向施加时，

　　接触面的正压力会随载荷增大同步提升，实现越锁越紧的效果，不会出现受载松脱的问题；而需要解锁时，只需沿斜面垂直方向施加较小的分离力即可拆开两个构件，操作门槛极低，不需要专用工具。外形尺寸方面，两个构件均采用方正的基体设计，外部轮廓无多余突出结构，安装时不需要预留过大的操作空间，黑色构件的外轮廓为等截面长方体，可直接嵌入对应规格的安装槽内，安装边界仅需匹配构件的长宽尺寸即可，不需要额外预留避让空间；红色构件的凸台部分做了等厚处理，与凹槽的配合间隙控制在0.02mm到0.05mm之间，既保证装配时的顺畅度，又能避免配合间隙过大导致锁止时出现晃动。在实际建模过程中，这类结构的核心控制点在于斜面倾角的精度与配合面的形位公差，倾角偏差超过0.

　　5度就会破坏自锁条件，导致受载时自动松脱；配合面的平面度需要控制在0.02mm以内，否则会出现局部接触应力过大，长期使用后出现接触面压溃变形的问题。从选材适配角度来看，这类结构如果用于轻载工装场景，可采用45号钢调质处理，表面做发黑防锈即可；如果用于重型输送逆止场景，则需要采用40Cr淬火处理，配合面硬度达到HRC45-50，提升耐磨性能与抗挤压能力，避免长期反复咬合后出现接触面磨损导致锁止失效。在装配适配环节，这类构件不需要额外的定位销，依靠自身的斜面配合即可完成定位，安装时仅需将黑色构件固定在基座上，红色构件沿斜面方向推入即可完成锁止，装配过程无对位难度，新员工经过简单培训即可完成操作，能有效降低产线的装配培训成本。另外这类结构的维护成本极低，因为没有易损的弹性元件、螺纹结构，长期使用仅需定期清理配合面的铁屑、灰尘即可，不需要定期更换配件，在高粉尘、高油污的车间环境下也能稳定工作，不会因为杂物进入就出现卡滞、锁止失效的问题。
