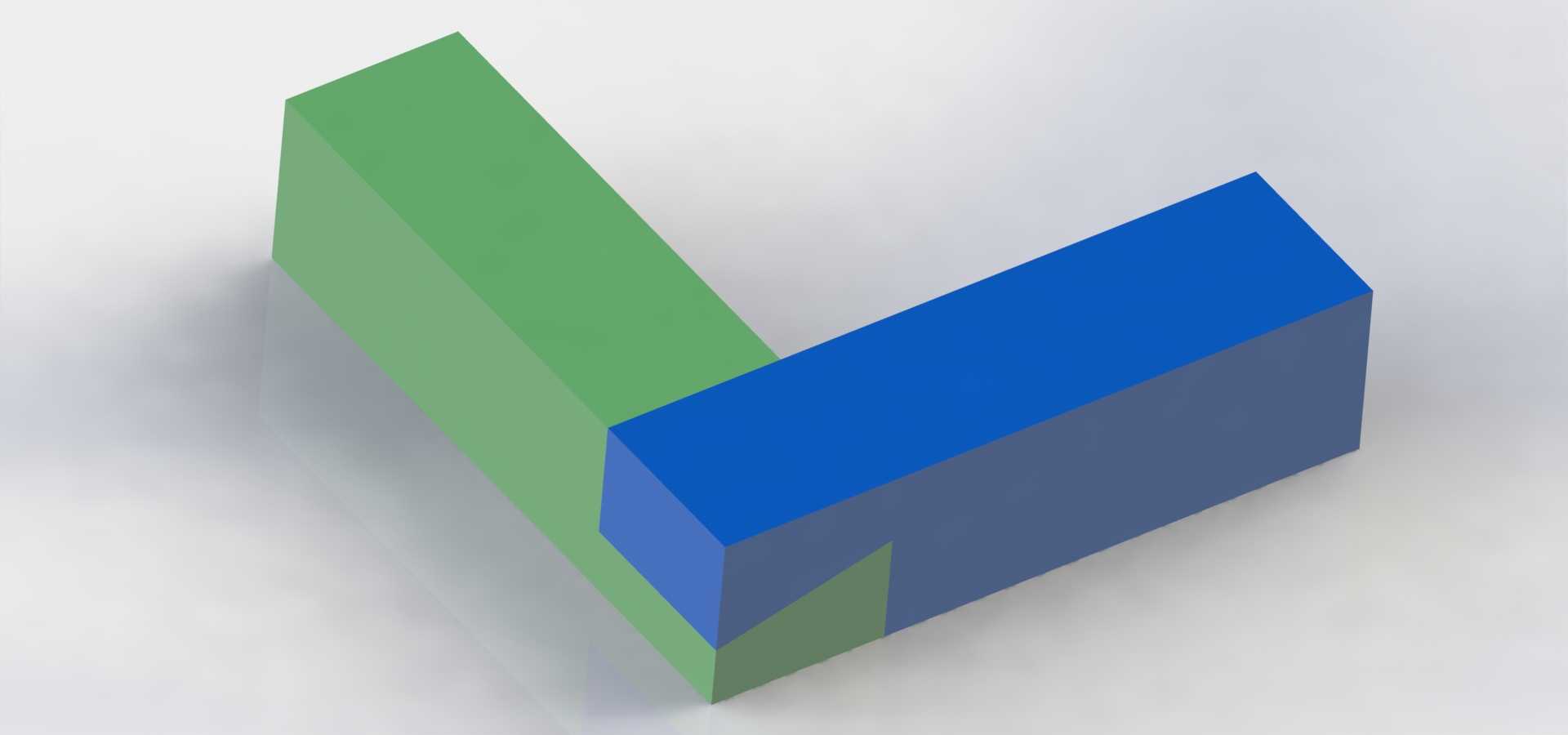

燕尾榫插接式机械连接结构

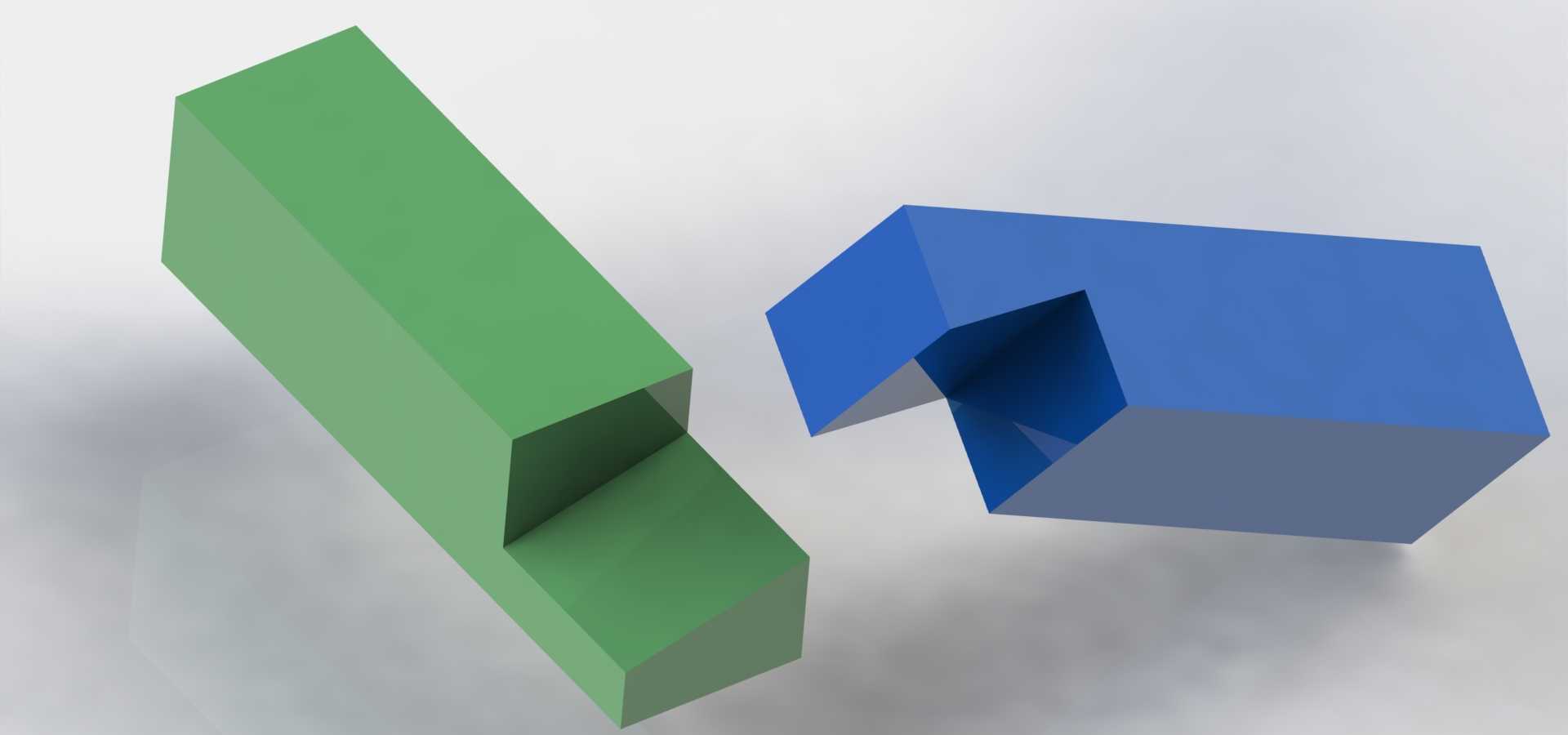

　　燕尾榫结构在机械连接领域的应用，最早可追溯到传统木工榫卯的工业化改良，当这种梯形咬合结构被引入金属构件连接场景后，其抗侧向滑移、免额外紧固件的特性，让它在工装夹具定位、非标设备框架拼接、输送线导轨对接等场景中获得了极高的使用频次。不同于普通平面对接结构依赖螺栓锁紧产生的摩擦力抵抗偏移，燕尾榫的梯形咬合面本身就具备单向锁止能力，只要将公榫沿母榫的长度方向滑入到位，垂直于滑入方向的载荷就会被咬合面的斜面完全承接，不会出现对接面脱开的问题。

　　从实际使用场景来看，这类燕尾榫插接结构最常出现在需要快速拆装的工装治具上，比如焊接工装的定位挡块安装位，会直接在工装基板上加工出母燕尾槽，配套的定位块底部加工对应公榫，滑入后仅需在端部设置一个紧定螺钉就能完成固定，不需要在对接面上加工多个螺栓孔，既减少了基板的加工工序，也能避免螺栓孔位累积误差导致的定位偏移。在小型非标设备的框架拼接中，采用燕尾榫对接的铝型材构件，不需要额外加装角码连接件，对接后框架的整体抗扭刚度比普通角码连接高出30%以上，同时框架外表面没有凸起的连接件，更适配有洁净要求的生产车间设备外装需求。

　　设计这类燕尾榫结构时，首先要明确构件的受力方向，公榫的梯形斜面倾斜角度通常控制在75°到80°之间，角度过大则会失去锁止能力，受侧向力时容易脱开，角度过小则会导致滑入装配阻力过大，甚至出现咬合面自锁卡死，无法完成拆装的问题。咬合面的表面粗糙度需要控制在Ra1.6到Ra3.2之间，过于粗糙会增大装配摩擦力，加速配合面磨损，过于光滑则会降低咬合面的静摩擦系数，在受振动载荷时容易出现缓慢滑移。公榫与母榫的配合间隙需要根据使用场景调整，固定长期不拆卸的连接位可以选用H7/h6的过渡配合，需要频繁拆装的快换结构则选用H8/g7的间隙配合，同时在配合面预留润滑脂填充槽，减少反复拆装带来的磨损。

　　从安装边界来看，这类燕尾榫结构的公榫端部需要加工15°到20°的导入倒角，倒角长度控制在3到5毫米，方便装配时快速对准母榫入口，避免硬敲硬砸导致咬合边缘崩缺。母榫的两端需要根据安装需求设计限位结构，如果是固定长度的对接，可在母榫一端加工出定位止口，公榫滑入到止口位置即完成定位，不需要额外测量对位；如果是可调节位置的滑动连接，比如机床导轨的燕尾结构，则需要在母榫侧面加工出长条调节槽，配套锁紧螺钉来实现任意位置的固定。结构的外形尺寸需要根据承载载荷计算，通常燕尾榫的咬合深度不小于构件厚度的1/3，公榫的根部需要加工R0.5到R1的圆角，避免应力集中导致根部断裂，母榫的开口处同样需要对应加工圆角，减少应力集中点。

　　在实际维护场景中，燕尾榫结构的故障点大多出现在配合面磨损和咬合面卡屑两个方面，长期受振动载荷的连接位，需要定期检查配合间隙，当间隙超过设计值的2倍时，需要更换磨损的构件或者添加调整垫片补偿间隙，避免连接松动导致设备精度下降。用于有切屑、粉尘产生的加工场景时，需要在燕尾结构的端部加装防尘刮屑片，避免硬质颗粒进入配合面，刮伤咬合面导致配合精度快速丧失。不同于螺栓连接需要定期校核预紧力，燕尾榫结构只要配合间隙在设计范围内，就不需要额外的维护操作，长期使用的可靠性远高于依赖摩擦力锁紧的普通对接结构。
