三色块榫卯式三件拼接连接结构

　　这类三件式拼接连接结构，在非标工装治具、模块化装配机架、展览展示型材框架、小型自动化设备的快拆组件中应用十分广泛，区别于传统螺栓紧固的连接形式，它依靠三个构件自身的型面咬合实现互锁，不需要额外的紧固件就能完成三个正交方向杆件的刚性拼接，在需要快速拆装、反复调整框架布局的场景下，能大幅降低装配工时，也避免了螺栓孔位反复拆装导致的型材滑牙问题。

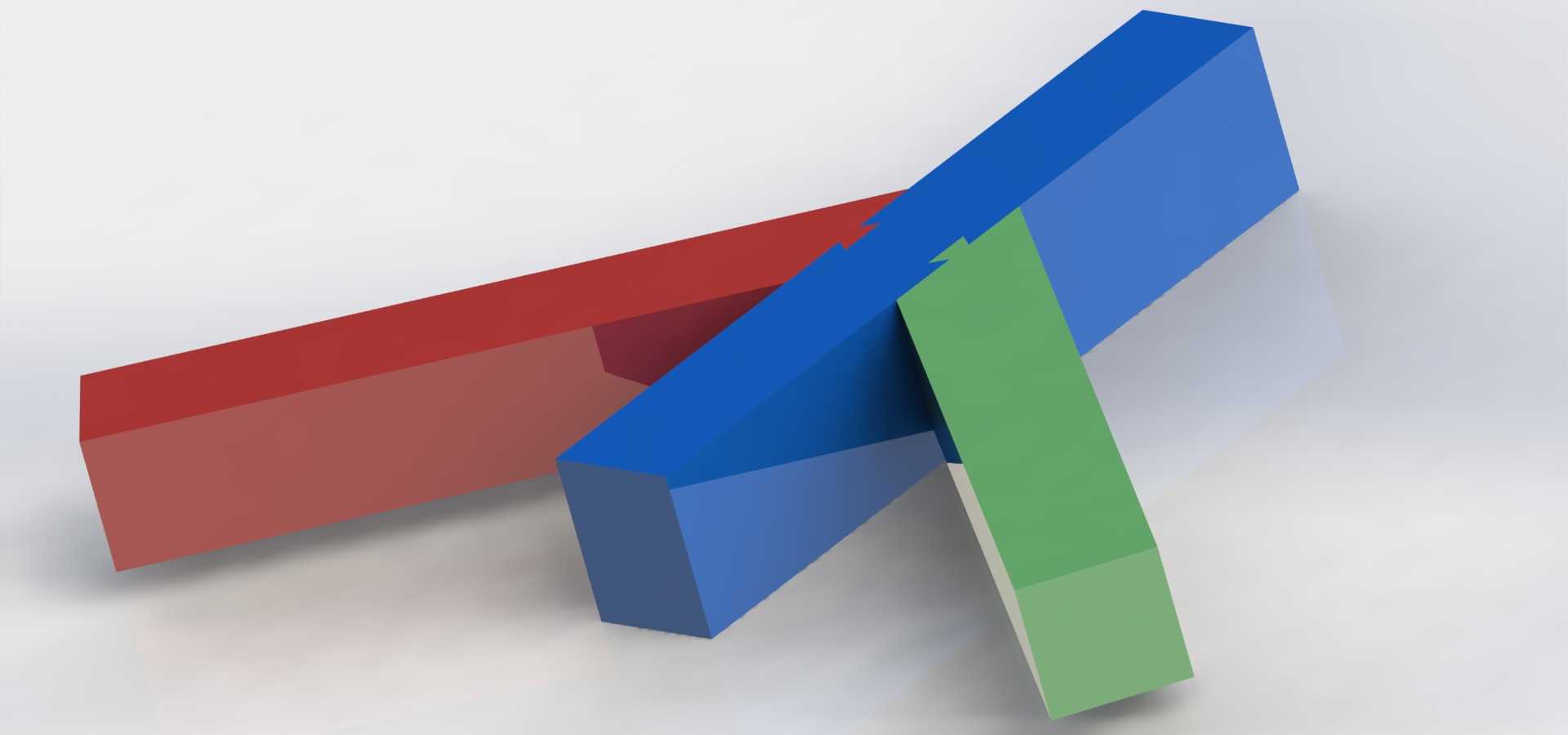

　　从实际功能特性来看，三个构件分别对应三个正交方向的连接端，每个构件都同时承担两个方向的咬合限位作用：蓝色构件作为主承载件，同时与红色、绿色构件的型面配合，承担垂直方向的载荷传递；红色构件负责水平横向的限位，其开槽结构刚好卡住蓝色构件的凸台，同时预留出绿色构件的插入空间；绿色构件作为锁止件，插入后同时卡住红蓝两个构件的配合槽，形成三角互锁的受力结构，三个方向的受力会通过咬合面均匀分散，不会出现单一点位应力集中的问题，在静态承载下的连接刚性甚至优于同规格的角码螺栓连接。

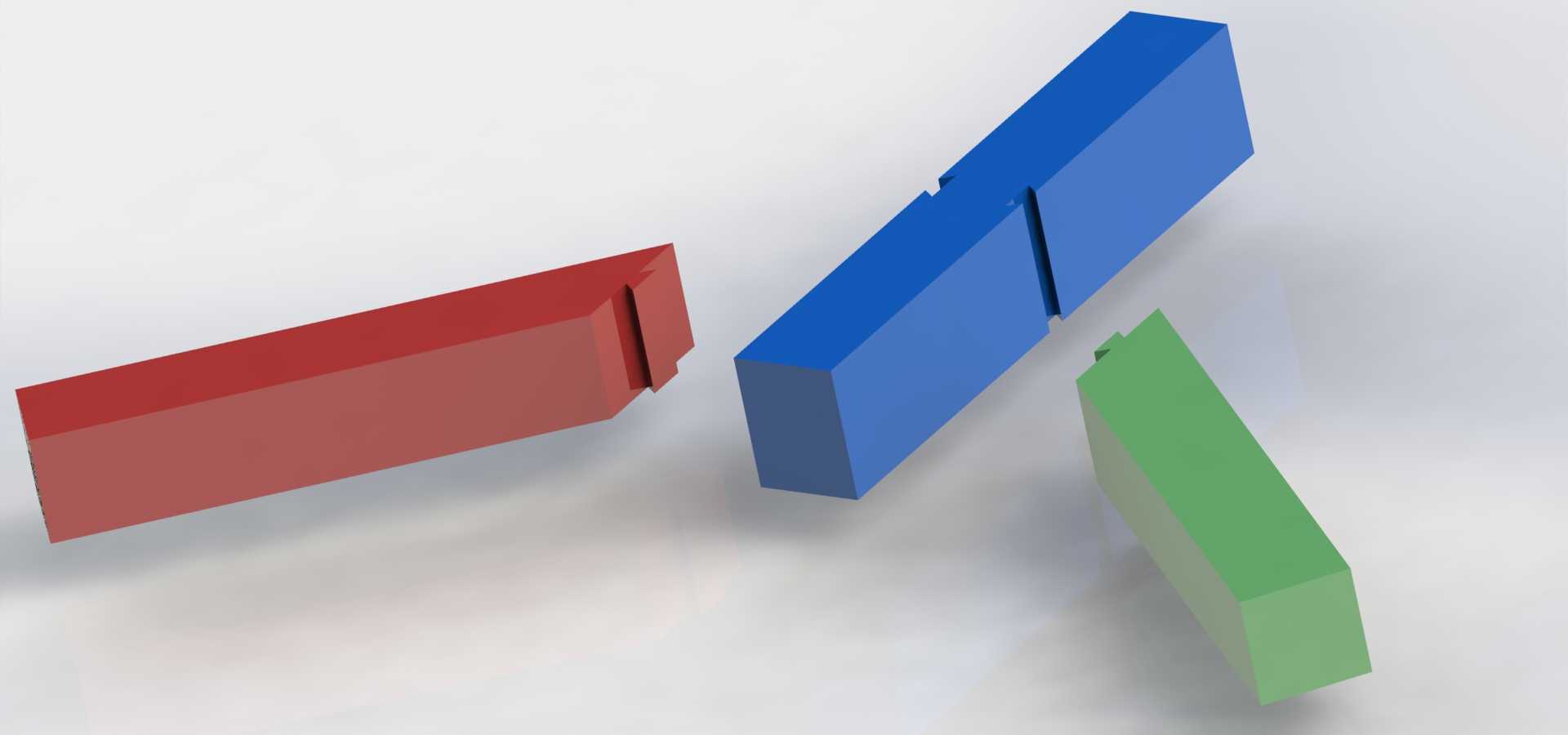

　　设计这类结构的时候，首先要考虑的是配合公差的分配，三个构件的咬合面不能做零公差配合，否则插入时会出现卡滞，长期反复拆装后也容易因为磨损出现旷量，通常滑动配合面取H7/g6的间隙公差，锁止面取H7/h6的过渡公差，既保证插拔顺畅，又能让锁止后没有明显晃动。其次要考虑安装边界的问题，这类结构不需要从杆件端部穿入，可以在杆件的任意中间位置完成拼接，安装时只需要先将红蓝两个构件卡合到位，再从斜向插入绿色锁止件即可，不需要预留螺栓扳手的操作空间，在狭小的设备内部框架装配场景下，适配性远高于传统的角码连接。

　　外形尺寸方面，这类连接结构的外轮廓和所连接杆件的截面尺寸保持一致，不会出现额外的凸起结构，拼接完成后整个框架的外表面平整，没有突出的螺栓头或者角码，既美观也不会在设备运行时勾挂线缆或者操作人员的衣物。三个构件的咬合深度通常不小于杆件截面边长的1/2，保证足够的咬合接触面积，避免受侧向力时出现脱开的情况；锁止件的插入深度要同时覆盖红蓝两个构件的配合槽，插入后端面和杆件外表面齐平，不需要额外的固定销就能靠摩擦力和型面限位保持锁止状态。

　　在实际选型应用中，这类结构适合用在载荷不大但需要反复拆装的框架类设备上，比如小型检测设备的机架、可重组的生产物料周转架、教学实验用的模块化装配平台，不适合用在有持续振动或者大载荷冲击的场景，因为长期振动下锁止件可能出现微量滑移，导致连接松动，如果要在有振动的场景使用，可以在锁止件上增加一个小的紧定螺钉，不需要太大的锁紧力就能防止锁止件脱出，同时保留快拆的特性。建模的时候要注意三个构件的配合面不能有倒扣，要保证每个构件都能沿自身的装配方向顺利脱模或者加工，咬合的凸台边缘要做0.2-0.5mm的倒角，既方便装配时的导向，也能避免尖锐边缘在装配时割手，或者磕碰后出现毛刺影响配合精度。
