带凸耳三燕尾榫拼接连接结构

　　在非标机架拼接、工装治具快拆组合、小型输送线侧护板对接这类需要反复拆装又要保证拼接面贴合精度的场景里，普通平榫在受侧向拉扯时容易出现滑脱，定位销拼接又需要额外加工销孔、配套紧固件，拆装效率偏低，带凸耳的三燕尾榫结构就是针对这类工况优化的连接形式。

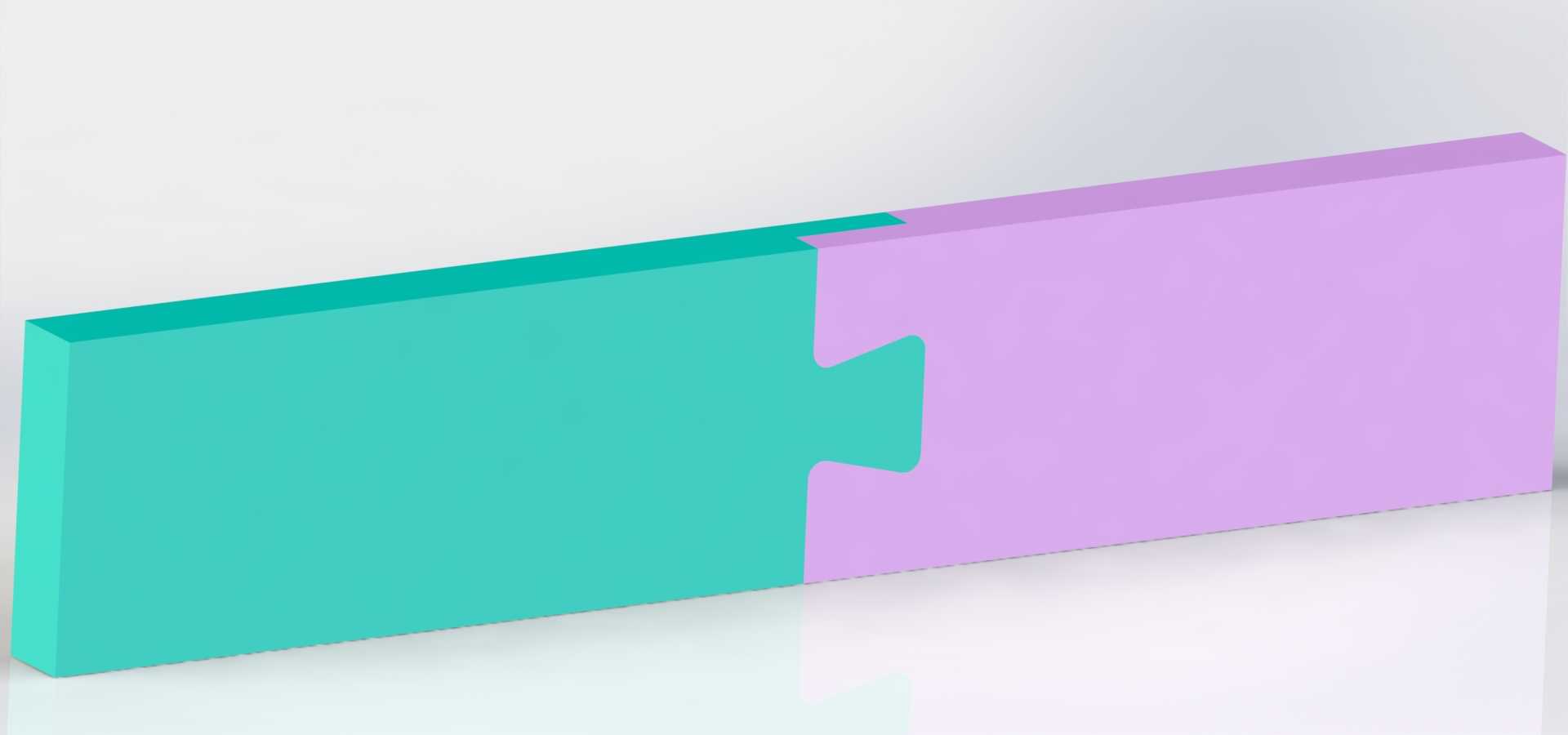

　　从实际使用的功能特性来看，这套榫接结构依靠三个连续排布的燕尾咬合面实现受力分散，区别于单燕尾榫仅靠单侧斜面锁止的形式，三燕尾的多齿咬合可以同时承受垂直于拼接面的拉脱力、平行于拼接面的剪切力，以及小幅的扭转力矩，拼接完成后两个构件的拼接面不会出现上下错动，也不需要额外加装定位销就能实现毫米级的对位精度。额外设置的凸耳结构，是在常规燕尾榫的基础上增加了限位止挡，当两个构件沿插接方向推到安装位时，凸耳会抵住对应构件的端面，避免插接过度导致的榫面挤伤，同时在需要拆分时，凸耳位置可以作为撬力的受力点，不用直接敲击榫接本体就能完成拆卸，减少反复拆装对榫接配合面的磨损。

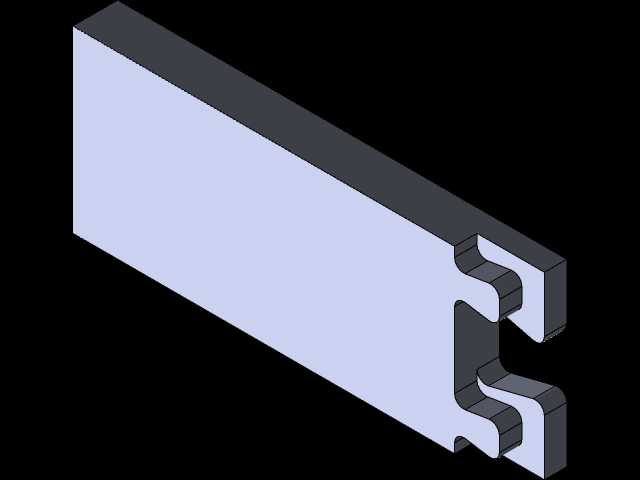

　　设计这套结构的时候，首先要明确安装边界的限制：两个待拼接的构件厚度保持一致，榫头的总高度不超过构件本体厚度的90%，避免榫根位置应力集中导致受力断裂；每个燕尾齿的倾斜角度控制在75度到80度之间，角度过小会导致插接阻力过大，拆装费力，角度过大则会失去锁止能力，受拉时容易脱开；相邻两个燕尾齿之间的槽宽要和对应榫头的宽度保持H7/h6的间隙配合，既保证插接顺畅，又不会出现拼接后的旷量。凸耳的尺寸设计要匹配拆装操作的空间，凸耳突出拼接端面的长度控制在5到8毫米，厚度和构件本体保持一致，凸耳的根部做R2的圆角过渡，避免受力时出现应力开裂。

　　实际应用中，这类榫接结构常用来做铝型材框架的快速拼接、木质工装托盘的边角连接、设备防护板的无紧固件对接，不需要焊接或者额外打螺丝，就能实现两个构件的刚性连接，在需要频繁调整工位布局的生产线旁，用这种结构拼接的工装架可以快速拆分重组，不需要携带额外的拆装工具。在做三维建模的时候，要注意每个燕尾齿的拔模方向保持统一，配合面的粗糙度控制在Ra3.2以内，既方便加工时的铣削走刀，也能保证拼接时的贴合度；榫接的插接行程要和凸耳的限位位置匹配，当凸耳完全抵住对应构件端面时，所有燕尾齿的咬合长度达到设计值的100%，不会出现局部齿面未咬合的情况。

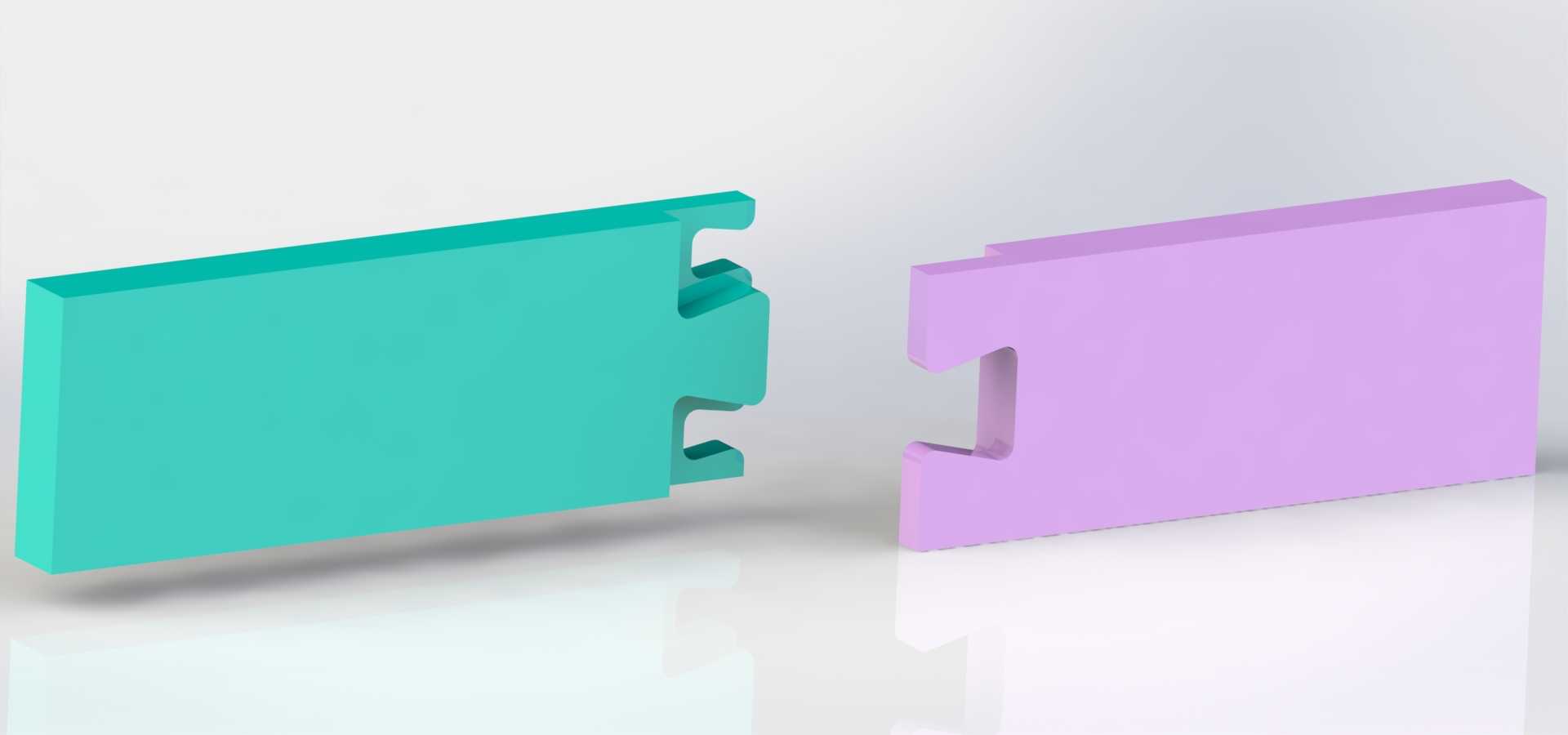

　　从受力角度验证，当拼接后的构件承受垂直于拼接面的拉力时，三个燕尾齿的斜面会将拉力分解为垂直于斜面的正压力和沿斜面的摩擦力，多齿共同受力的形式让单个齿面承受的载荷比单燕尾榫降低60%以上，不会出现单齿断裂的失效情况；当承受平行于拼接面的剪切力时，凸耳和燕尾齿的侧面共同承受剪切载荷，相比普通平榫的受力面积提升两倍以上，连接刚性更有保障。在安装时，只需要将两个构件的榫头和榫槽对齐，沿插接方向推压到凸耳抵紧的位置就完成安装，不需要额外的紧固件锁紧，拆分时用平口螺丝刀抵住凸耳的缝隙轻轻撬动，就能让两个构件分离，操作门槛很低，适合一线装配人员快速操作。

　　针对不同材质的应用场景，这套结构的尺寸参数可以做对应调整：如果是用在塑料件的拼接，燕尾齿的倾斜角度可以适当加大到82度，避免塑料件注塑成型后出现拔模困难，凸耳的厚度可以适当减薄，利用塑料的微量变形实现更紧密的贴合；如果是用在金属件的拼接，燕尾齿的根部要做更大的圆角过渡，减少铣削加工时的应力集中，配合面可以添加少量润滑脂，降低反复拆装的磨损量。需要注意的是，这套榫接结构不适合承受大载荷的永久连接场景，在长期受交变载荷的工况下，还是需要配合紧固件做辅助锁紧，但在快拆、轻载、需要反复重组的应用场景里，这种带凸耳的三燕尾榫的连接效率和维护便捷性，远高于传统的螺栓连接、焊接连接或者单燕尾榫连接。
