钉角端半盲板直通连接结构

　　在非标自动化线体的型材框架搭建、小型工装夹具的模块化拼接场景里，这类角端连接结构的使用频率远高于常规外露式角码，尤其是需要兼顾外观整洁度与连接强度的半封闭框架工位，半盲板结构的优势会被进一步放大。日常做线体改型时经常遇到这类需求：框架外侧不能突出连接头避免刮蹭操作人员工装，同时角接位置要承受横向推拉与纵向承重的复合载荷，常规的角槽连接件需要在型材端面开深槽，加工精度要求高，后期拆装维护时容易出现槽位磨损松旷的问题，而这种带半盲板的直通角接结构，刚好能平衡加工难度与连接可靠性。

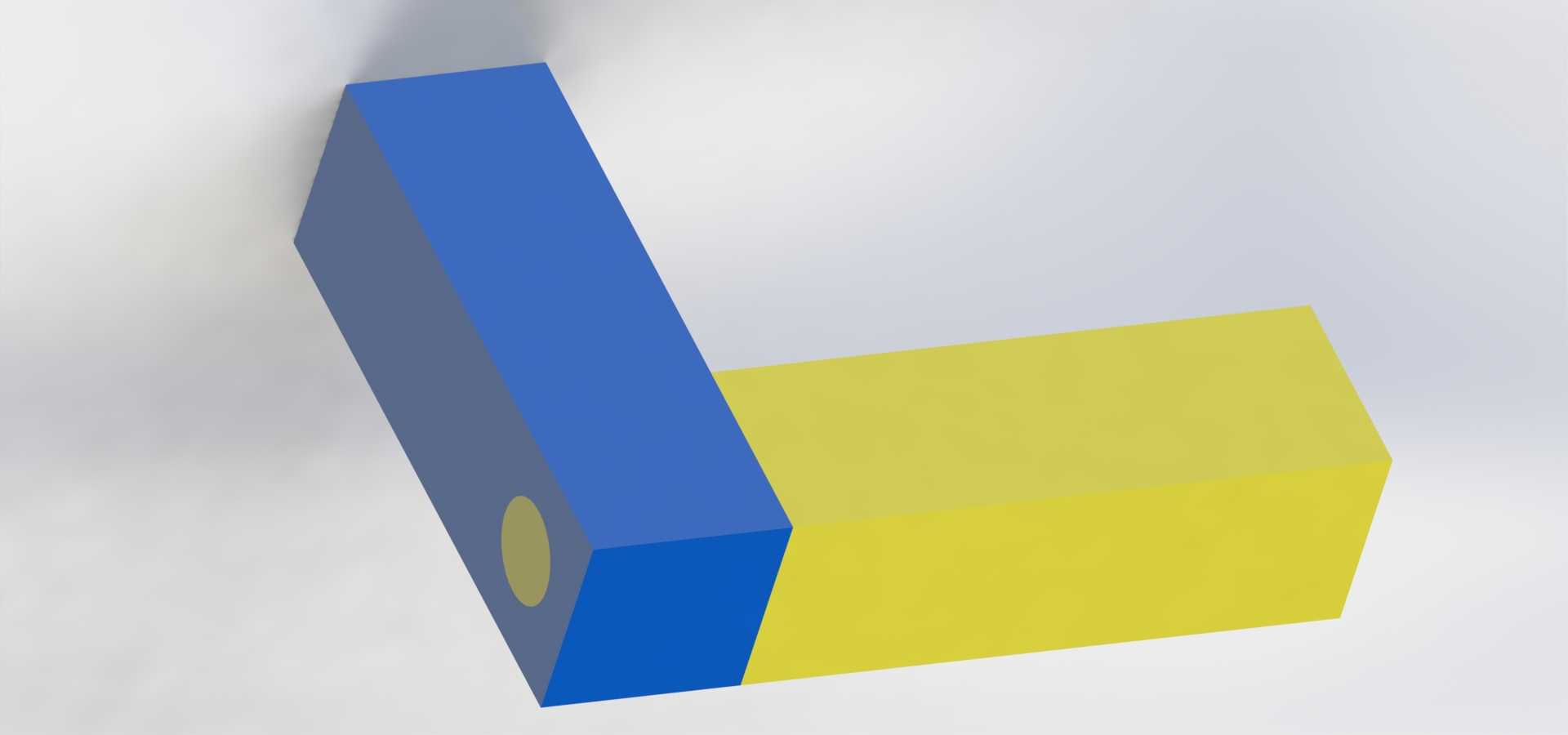

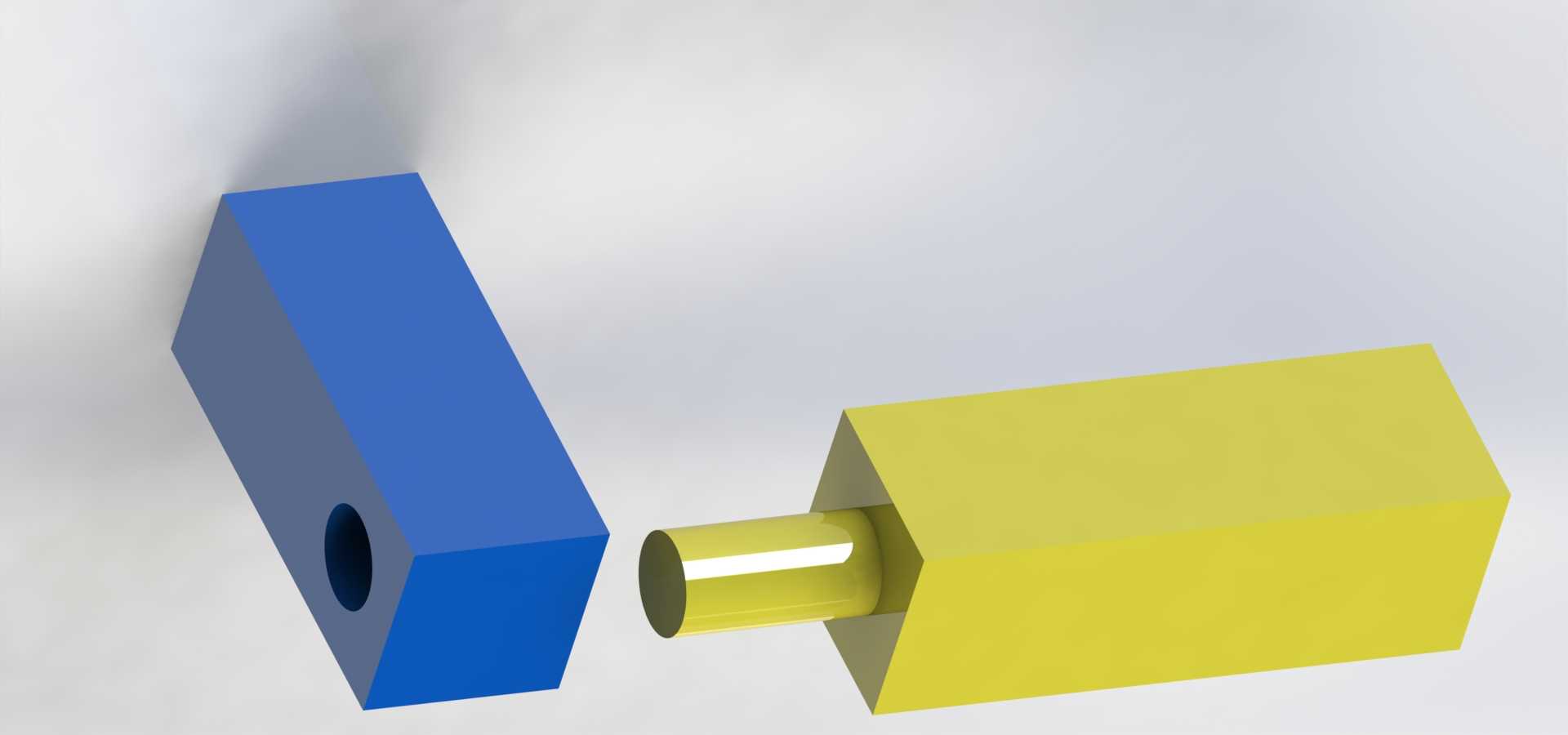

　　从结构功能上看，蓝色段为角端嵌入部，安装时直接插入对应型材的端腔，靠侧面的定位孔与型材侧壁的顶丝配合锁死，不需要在型材上加工通长的连接槽，仅需要在对应位置打一个顶丝安装孔即可，现场配做的加工量能减少六成以上；黄色段为直通对接部，可与同规格的直型型材做轴向插接，两段结构呈90度正交布局，刚好适配直角框架的转角连接需求，半盲板的设计会遮挡住型材端腔的一半开口，既可以避免端腔内部积灰积屑，也能在安装端盖时提供平整的支撑面，不会出现端盖凹陷的问题。

　　做三维建模时，这类结构的尺寸边界需要严格匹配对应型材的内腔尺寸，嵌入部的外形尺寸要比型材内腔的公称尺寸小0.1-0.2mm，既保证插接时的顺畅度，也不会出现装配后晃量过大的问题；侧面的定位孔中心要与型材顶丝孔的中心完全同轴，孔深要控制在嵌入部厚度的三分之二位置，不能打穿对接段的内壁，避免影响直通段的插接精度。正交位置的过渡圆角要做R2-R3的处理，避免应力集中导致长期受载时转角位置出现开裂，尤其是在经常需要调整工位的柔性线体上，连接结构要承受反复的拆装载荷，过渡位置的应力释放设计直接决定了整个结构的使用寿命。

　　实际选型应用时，这类连接结构多用于3030、4040系列的工业铝型材框架搭建，也可根据使用场景替换为钢制材质用于重载机架的角接，安装时先将直通段插入横向型材的端腔，推到预设位置后锁死横向型材的顶丝，再将角端嵌入部插入纵向型材的端腔，调整好框架的垂直度后锁死纵向顶丝即可完成安装，整个装配过程不需要额外的辅助工装，单人即可完成框架的拼接作业。相比传统的外置角码，这种内置式的连接结构不会在框架外侧突出任何部件，线体外围安装防护板、走线槽时不需要额外做避让位，防护板可以直接贴在型材表面安装，整体外观的整洁度更高，也不会出现积尘死角，在食品包装、电子组装这类对车间洁净度有要求的生产线框架上应用十分广泛。

　　设计这类结构时还要注意安装边界的预留，嵌入部插入型材的深度不能小于型材截面边长的1.2倍，保证足够的咬合长度，避免受载时出现连接脱出的问题；半盲板的厚度要与型材的壁厚保持一致，安装后盲板表面与型材端面齐平，不会出现台阶差，后期在端面安装脚轮、支撑脚等配件时，盲板还能起到分散载荷的作用，避免型材端腔受力变形。如果是用于有震动工况的设备框架，还可以在嵌入部的表面增加滚花纹理，增大与型材内壁的摩擦力，进一步提升连接的防松性能，不需要额外增加防松垫片等配件就能满足震动工况下的连接可靠性要求。
