Y型三向螺接式弯头连接结构

　　在流体输送管路布设、模块化框架拼接、小型气动回路搭建的现场场景里，这类三向分流的连接结构往往承担着管路变向、多支路汇通的核心作用，区别于常规一体铸造成型的三通接头，这款采用三件式拼接加螺柱紧固的结构，在小批量定制管路、快速改型的设备气路布局中适配性更强。从实际使用场景来看，这类结构常出现在非标自动化设备的 compressed air 支路分流、小型实验装置的流体管路换向、模块化型材框架的三向支撑节点位置，不需要焊接作业，也不需要专用的扣压设备，仅通过标准紧固件就能完成组装，对于现场调试阶段需要反复调整管路走向的工况尤为友好。

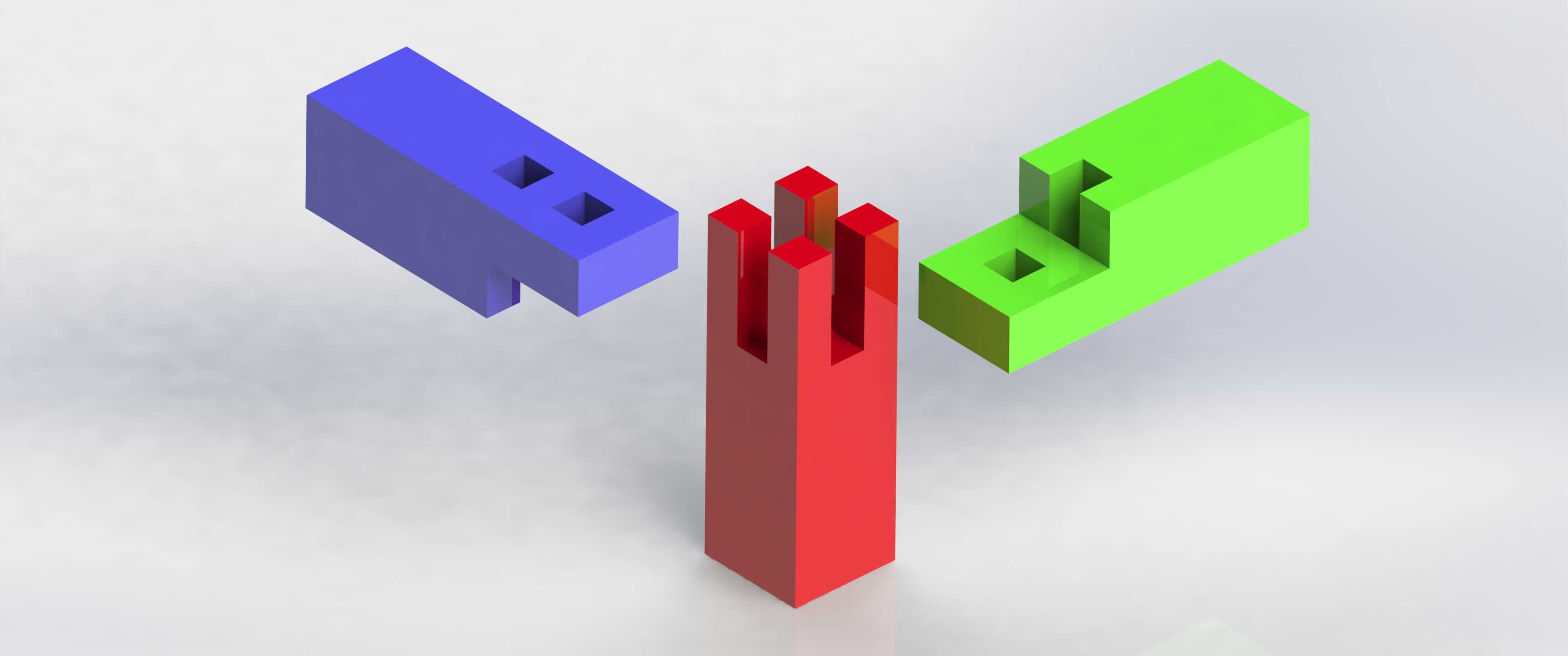

　　从功能特性上看，三个方向的连接端分别采用独立的块体加工成型，拼接面做了贴合度处理，四个螺柱呈对称分布在拼接结合面的位置，拧紧后可以让三个块体的结合面产生足够的压合应力，避免管路内部输送介质时出现渗漏，同时这种分体式结构在内部流道加工时，不需要复杂的专用工装，每个独立块体的流道都可以采用常规的钻削工艺完成加工，相比一体成型的三通件，小批量生产时的加工成本更低，生产周期更短，遇到局部块体磨损或者流道堵塞的情况，只需要拆解螺柱更换对应损坏的块体即可，不需要整体更换整个接头，后期维护的成本也能得到有效控制。

　　设计思路上，这款结构没有采用常规的螺纹旋接式三通结构，而是选择了块体拼接加螺柱锁紧的方案，主要是考虑到部分安装空间狭窄的场景里，旋转接头本体需要较大的操作空间，而这种拼接式结构只需要在安装位置将三个块体对位贴合，从侧面拧入螺柱即可完成紧固，操作所需的空间更小，对于设备内部管路排布密集的区域适配性更好。三个连接端采用等径的方形截面设计，既可以适配方形截面的流体管路，也可以作为框架结构的连接节点，直接和方形型材的端面贴合固定，实现一物多用，不需要针对不同的使用场景单独开模制作连接件。

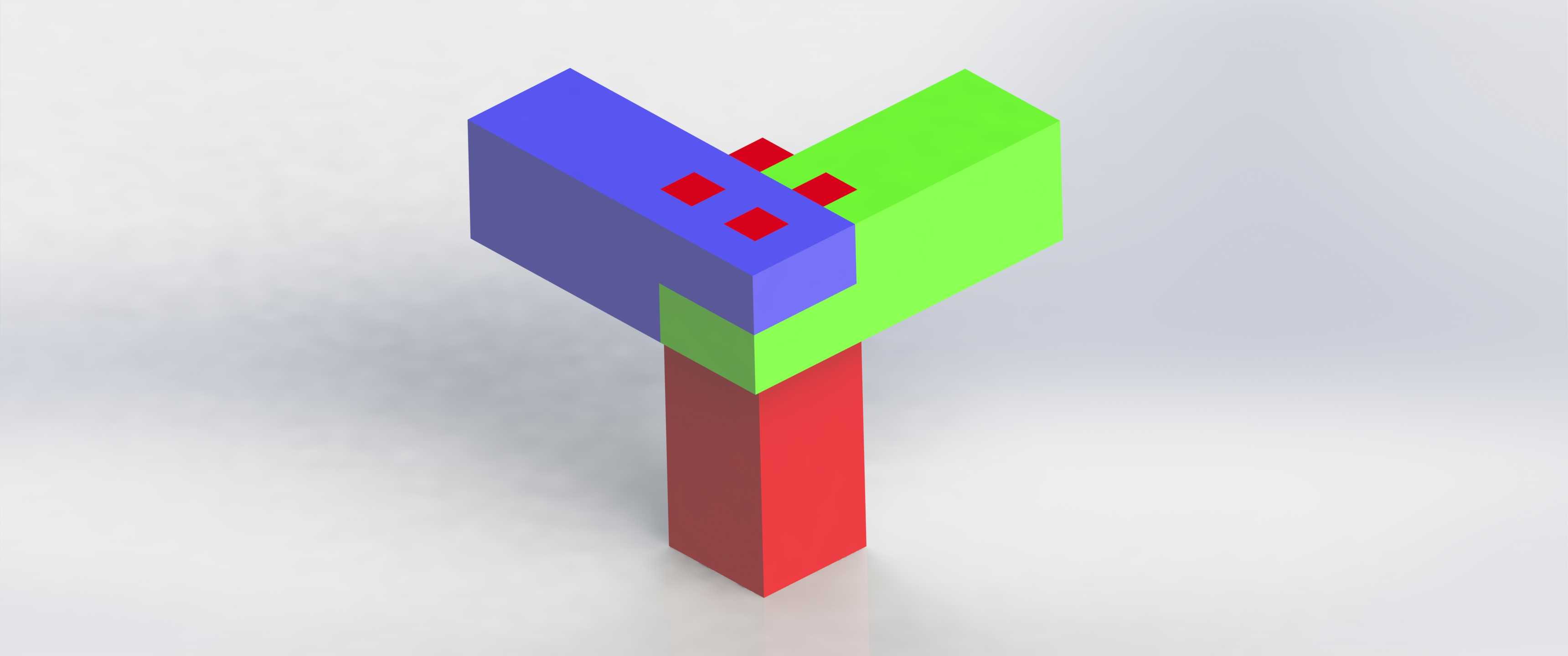

　　从安装边界和尺寸适配的角度来说，三个连接端的轴线呈120度左右的Y型分布，垂直方向的连接端和另外两个斜向连接端的轴线交点位于结构的中心位置，安装时需要预留出螺柱拧紧的操作空间，螺柱的轴线方向平行于两个斜向块体的结合面，拧紧时需要采用对角分次拧紧的方式，避免结合面出现偏斜导致的密封失效。结构整体的外接轮廓没有突出的尖锐棱角，所有棱边都做了小尺寸的倒角处理，安装过程中不会划伤操作人员的手套或者相邻的管路线束，三个连接端的端面都加工有定位止口，和外接管路或者型材对接时可以直接卡入定位，不需要反复调整对齐位置，能有效提升现场安装的效率。

　　在实际选型应用时，需要根据输送介质的压力选择对应强度等级的块体材料，常规低压气路场景采用普通工程塑料或者铝合金材质即可满足强度要求，如果是输送有一定压力的液体介质，则可以选择不锈钢材质加工对应的块体，螺柱的规格也可以根据实际的承压需求进行调整，不需要改动整体的结构外形，这种模块化的设计思路也让这款接头可以覆盖更多不同压力等级、不同介质类型的使用场景，相比标准件的固定参数接头，定制调整的灵活度更高。
