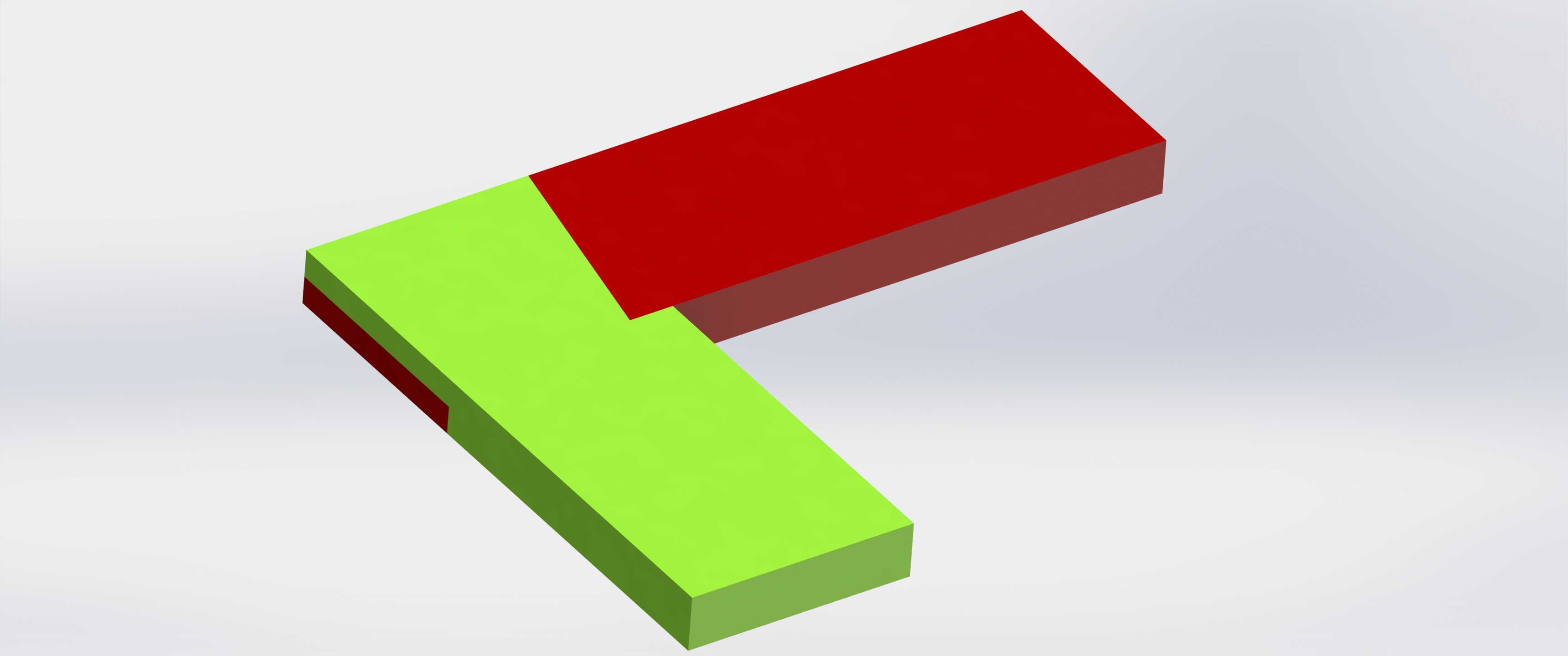

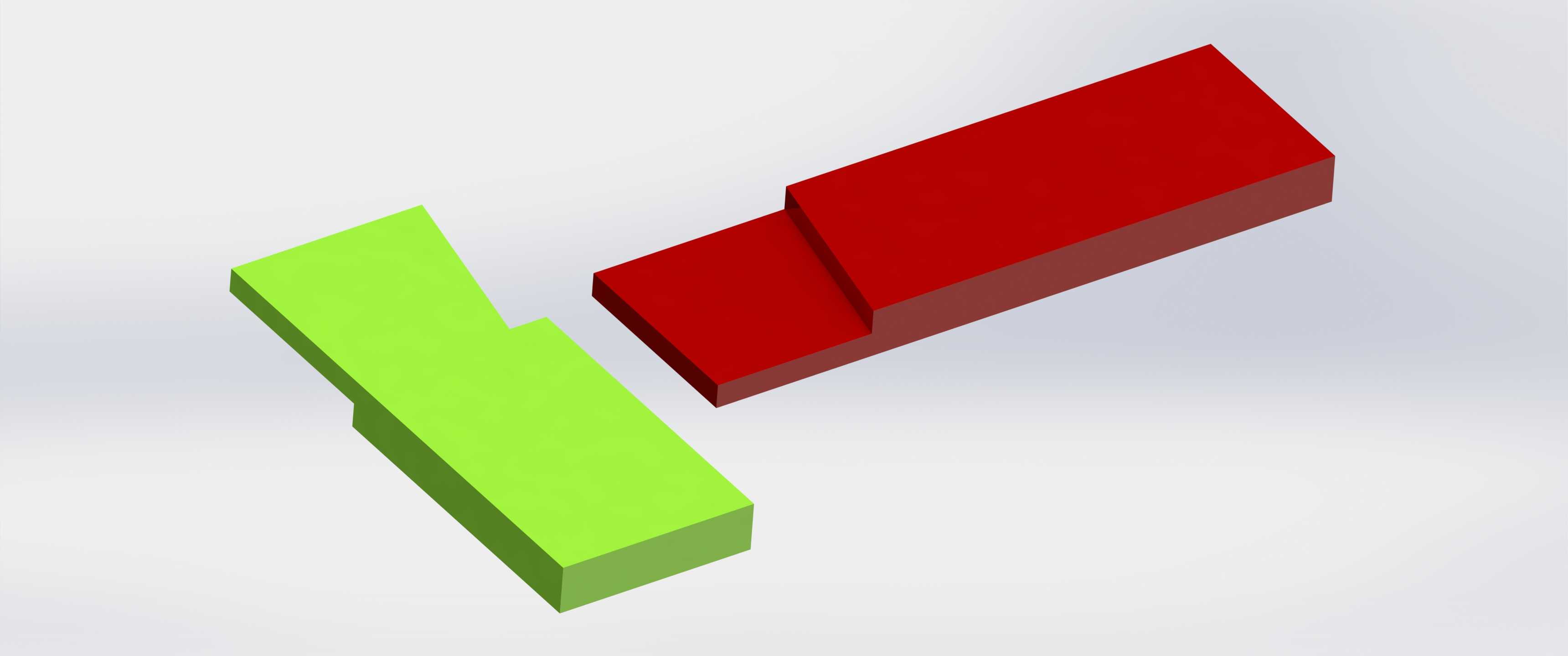

这类搭接接头在非标自动化线体的型材框架拼接、小型输送设备的侧边护板连接、工位工装的挡条固定场景中十分常见,区别于传统的直角角码拼接,它采用的是错位嵌合的搭接逻辑,两个连接段分别做了斜切错位的配合面,装配时不需要额外的定位辅具,两个部件顺着配合面滑入即可完成初步定位,能大幅减少现场装配时的对齐找正时间。从结构特性来看,接头的两个连接臂截面为等尺寸矩形,配合面采用斜向搭接设计,相比平面对接的接头,它的接触面积更大,承受横向剪切力时的应力分布更均匀,不会像平接结构那样在连接端面出现应力集中导致的变形问题,在一些需要承受周期性小幅振动的设备工位上,这种结构的连接松动概率远低于普通平接接头。设计这类接头的时候,
首先要确认的是安装边界的空间限制,两个连接臂的长度需要根据实际安装位的型材端面尺寸来定,要保证搭接完成后,接头的外边缘和被连接件的外边缘齐平,不会突出安装面干涉周边的运动部件,配合面的斜切角度一般控制在45度到60度之间,角度过小会导致搭接段的有效配合长度不足,受力时容易滑脱,角度过大则会增加加工难度,且装配时的滑入行程过长,不利于快速拆装。在实际设备应用中,这类接头常被用在设备防护栏的转角连接、物料滑槽的拼接段、小型工作台的框架边角位置,因为不需要在连接位置额外加装角码或者连接板,整体外观更整洁,也不会在连接位置留下凸起的安装件,避免刮蹭输送过程中的工件或者操作人员的衣物。做三维建模的时候,要特别注意两个配合件的公差预留,
搭接面的间隙要控制在0.1mm到0.2mm之间,既要保证装配时能顺利滑入,又要避免间隙过大导致连接后出现晃量,连接臂的壁厚要根据实际承载需求设定,常规轻型设备应用中壁厚不小于5mm即可满足承载要求,如果是用在有冲击载荷的工位上,需要在搭接配合面的位置增加定位销孔,装配到位后打入定位销进一步锁止,防止长期受冲击后出现错位。另外这类接头的安装不需要复杂的操作空间,只要在两个连接臂的非配合面预留沉头螺丝孔,从外侧锁入螺丝即可完成固定,相比需要从内侧拧螺丝的连接结构,它对安装空间的要求更低,在一些狭窄的设备内部框架位置,这种结构的安装效率能提升至少三成。从受力角度分析,这种L型搭接结构在承受垂直于连接臂方向的载荷时,
斜向配合面会将部分载荷分解为沿配合面的摩擦力,抵消一部分外部作用力,相比直角对接的结构,它的抗弯折能力更强,在同等截面尺寸下,能承受的最大弯折载荷比普通直角接头高40%左右,很适合用在对结构刚性有一定要求但安装空间受限的位置。建模过程中还要注意边角的倒角处理,所有外露的棱边都要做R0.5到R1的圆角,避免安装时划手,配合面的边缘要做微小的导入倒角,方便装配时快速对准,不需要反复调整位置。在一些食品加工设备的框架连接中,这种接头因为没有外露的连接凸起,清洁起来更方便,不会在连接位置残留物料碎屑,符合食品设备的卫生设计要求,这也是它在轻工类设备中应用越来越广的原因之一。
