八段拼接式鸟嘴形环形连接梁结构

　　这类八段拼接的鸟嘴形环形连接梁，最早在轻型桁架结构、小型装配式框架、展会临时支撑骨架以及定制化环形工装框架中应用较多，区别于整环切割或一体铸造成型的环形构件，拆分式的鸟嘴拼接结构能大幅降低单段构件的加工难度，也能适配小尺寸加工设备的生产边界，不需要大行程的切割或铣削设备就能完成整环的组装成型。

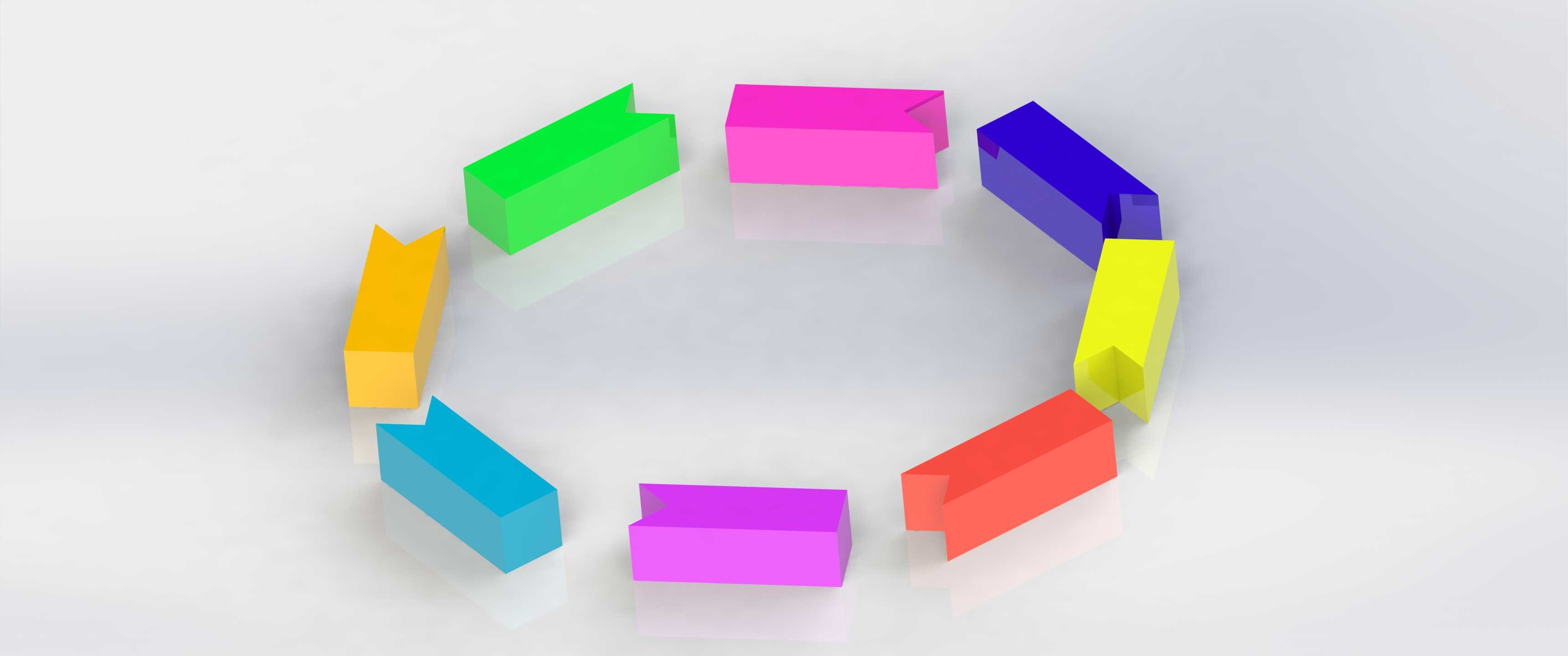

　　从实际使用场景来看，这类结构常被用在需要环形承载但载荷量级不大的场合，比如小型设备的外围防护框架、环形物料输送线的侧边支撑梁、户外轻型景观结构的连接骨架，还有部分手工DIY的装配式机架中，每一段构件的端部都做了对应角度的斜切处理，也就是行业内常说的鸟嘴切口，相邻两段的切口面完全贴合，拼接后能形成连续的环形封闭结构，不需要额外的角码或转接件就能完成初步定位，配合粘接、焊接或者螺栓紧固就能形成稳定的整体结构。

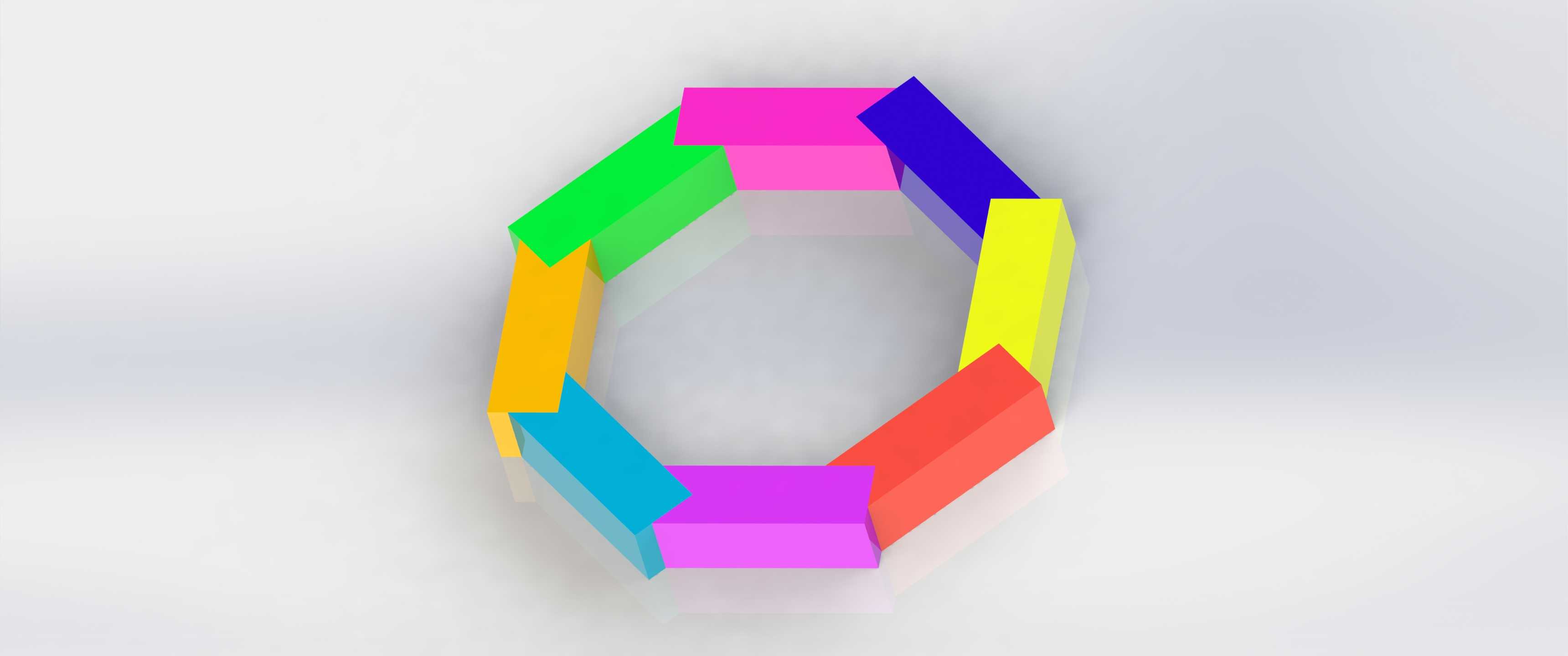

　　设计这类结构的时候，首先要确定整环的中心直径，也就是环形梁的中心线轨迹尺寸，这个尺寸直接决定了每一段构件的长度和端部斜切角度，整环拆分8段的情况下，每段构件对应的圆心角为45度，端部斜切角度需要结合构件本身的截面尺寸做补偿计算，不能直接按理论角度切割，否则拼接时会出现截面干涉或者接缝过大的问题。构件的截面可以根据实际承载需求选择矩形管、方管甚至实木条，图中展示的结构采用等截面的矩形段，每一段的截面尺寸完全一致，加工时只需要调整切割角度就能完成所有单段的生产，不需要做变截面处理，大幅降低了加工的复杂度。

　　安装边界方面，这类拼接环形梁的整体外径由中心环径和单段构件的截面宽度共同决定，设计时需要预留组装间隙，每段切口处预留0.1-0.3mm的装配余量，避免因加工误差导致整环无法闭合；如果采用粘接工艺，间隙可以适当放大到0.5mm以内，填充结构胶后能获得更好的连接强度；如果采用焊接工艺，需要在切口处做坡口处理，拼接后点焊定位再满焊，能有效控制焊接变形。和整环结构相比，拆分式的八段结构运输成本更低，单段构件可以打包装运，到现场再完成组装，不需要考虑大尺寸环形构件的运输超限问题，对于小批量定制的场景来说，生产周期更短，不需要开模或者定制大型工装，用常规的切割设备就能完成所有零件的加工。

　　从受力特性来看，封闭的环形结构本身具备较好的抗扭和径向承载能力，鸟嘴式的斜接接口相比直口对接，接触面积更大，力的传递更均匀，不会在接口处出现明显的应力集中，在承受径向均布载荷的时候，每一段构件的受力状态接近压弯构件，只要截面选型匹配载荷要求，整体结构的稳定性完全能满足使用需求。在做三维建模的时候，需要先绘制整环的中心轨迹草图，再按8等分的位置拆分轨迹段，每一段轨迹对应一个构件的扫描路径，端部的切口需要用相邻段的截面做布尔运算切除，保证拼接面完全贴合，建模时要注意每一段构件的角度偏转，避免出现截面方向错位导致拼接失败的问题；如果需要做工程图输出，要单独标注每一段的长度、端部斜切角度，以及整环组装后的内外径尺寸，方便加工人员直接按图生产，不需要现场配切。这类结构也可以拓展拆分段数，比如拆分成6段、10段或者12段，段数越多单段构件的斜切角度越小，拼接后的环形轮廓越圆滑，但对应的接口数量也会增加，组装工作量更大，8段的拆分方案是加工难度、组装效率和环形圆滑度之间比较均衡的选择，在轻型装配式结构中应用性价比最高。
