凹凸互嵌式卡扣连接结构组件

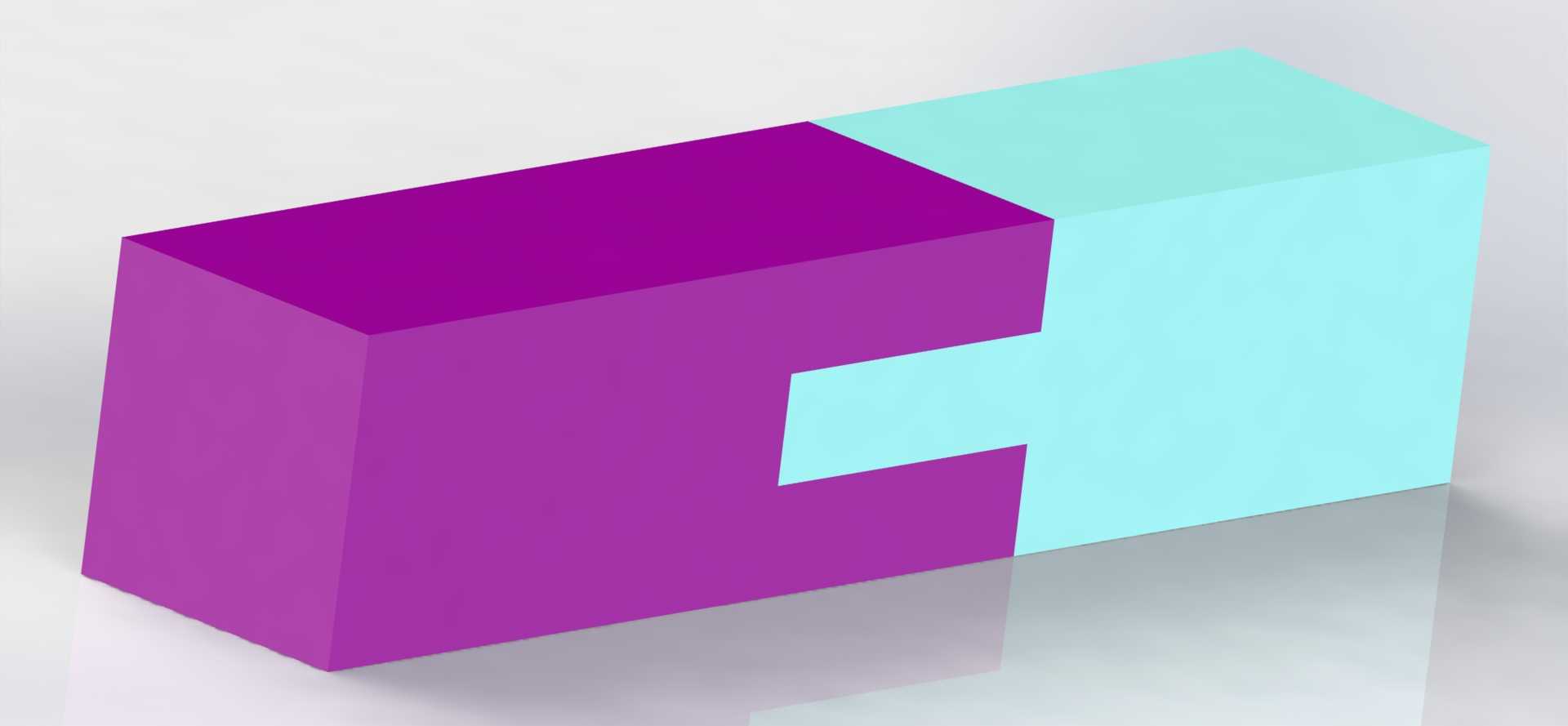

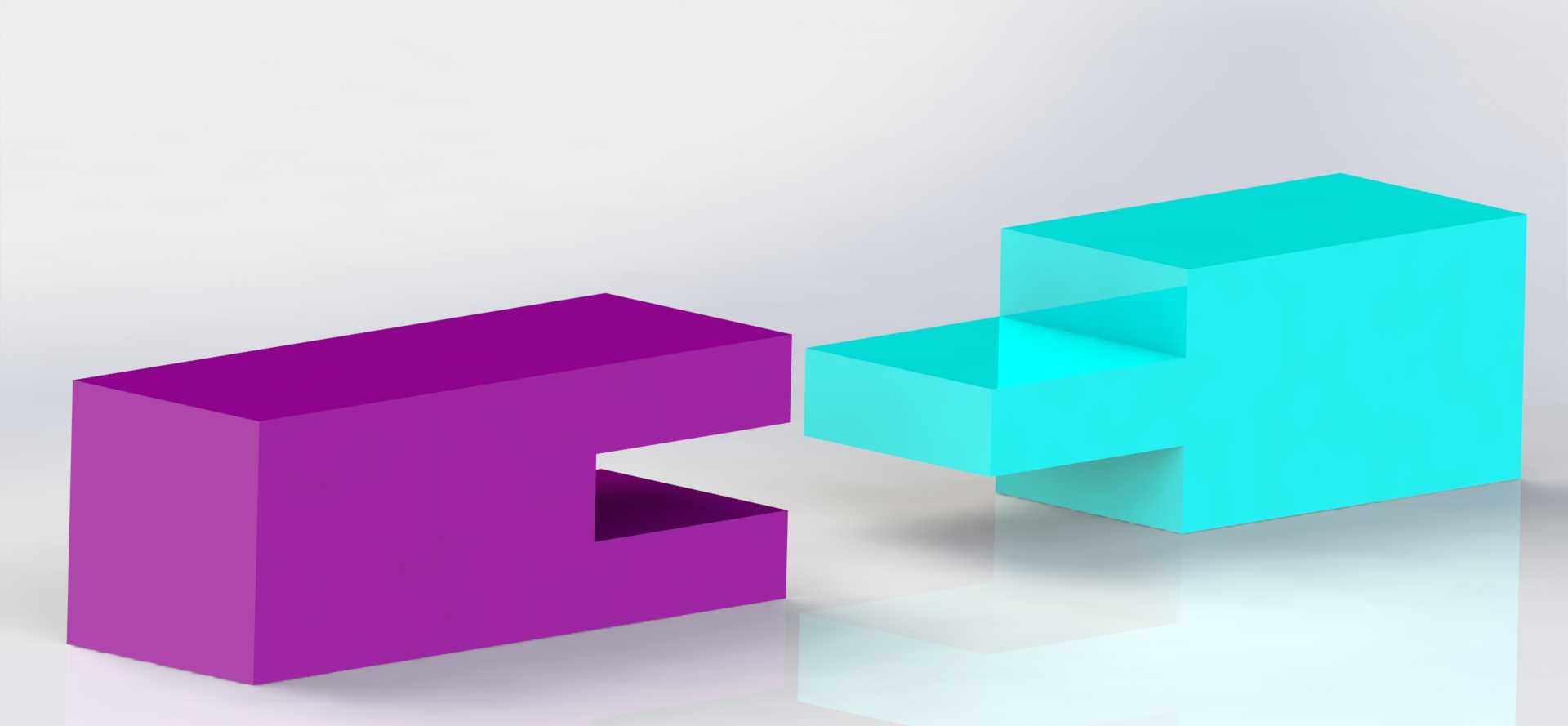

　　这类凹凸互嵌的卡扣式连接结构，在轻工装配、小型设备快装、模块化治具拼接场景里的应用占比不低，很多需要反复拆装、又不想额外增加紧固件的工位，都会优先选这类无额外配件的连接方案。日常做产线小型工装的快速拼接时，不用额外备螺栓、弹垫这类标准件，两个构件对准槽位推合就能完成锁紧，拆的时候只要顺着嵌入反方向施力就能分离，比传统螺纹连接的拆装效率高不少，尤其是在需要频繁更换治具模块的电子组装工位，这类结构能把单工位换型的时间压缩三分之一以上。从结构本身的功能特性来看，两个构件分别做了对应的凸榫与凹槽结构，紫色构件的凹腔尺寸和青色构件的凸台尺寸做了严格的公差匹配，嵌入后三个方向的自由度都能被完全限制，不会出现横向窜动或者竖向松脱的情况，

　　接触面做了小角度的导入斜度，装配时不需要严格对准零位，顺着导入角推压就能自动滑入配合位，对装配人员的操作熟练度要求很低，哪怕是没有机械装配经验的产线工人，也能在几秒内完成对接。做这个结构的设计时，首先要考虑的是配合面的过盈量控制，如果是用ABS或者尼龙这类工程塑料做加工，过盈量要控制在单边0.1到0.15毫米之间，既能保证嵌合后的锁紧力，又不会因为过盈量太大导致装配时构件出现开裂；如果是用铝合金做机加工件，过盈量可以适当放大到0.2毫米，金属件的形变余量比塑料件大，不会出现装配崩边的问题。另外凹槽的内侧根部要做R0.5的圆角过渡，避免应力集中导致长期反复拆装后根部出现疲劳裂纹，凸台的端部也要做对应的倒角，和导入斜度衔接顺畅，

　　不会出现装配卡滞。关于外形尺寸和安装边界，这类卡扣组件的单块基体尺寸通常控制在50毫米到120毫米的边长范围，适合小型模块化构件的连接，安装时要注意两个构件的对接面必须保持平行，倾斜角度不能超过3度，否则凸台会卡在凹槽入口无法顺利滑入，预留的安装操作空间只需要在构件对接方向留出20毫米的推压行程就足够，不需要额外预留扳手或者螺丝刀的操作空间，对安装空间的要求比螺纹连接低很多，很多狭窄的设备内部腔体里，没法用工具拧螺丝的位置，用这类卡扣结构就能完美解决连接问题。另外要注意，这类结构的承载能力有明确的适用边界，适合承受静态的拼接载荷，不适合用在有强振动、大冲击的重载设备上，如果要在有小幅振动的场景使用，可以在凹槽内壁加贴一层0.

　　2毫米厚的阻尼橡胶垫，既能抵消振动带来的间隙松脱，还能提升嵌合后的摩擦力，避免长期使用后出现连接松动。做三维建模的时候，要重点校验两个构件的配合面干涉情况，尤其是导入斜度和根部圆角的衔接位置，不能出现零间隙的硬干涉，否则实际加工出来的零件会出现装不上的问题，还要模拟反复拆装的滑动行程，确认整个推入过程中没有卡滞点，凸台滑入凹槽到位后要有明确的到位触感，也就是常说的卡扣落位的顿挫感，让装配人员能直观判断连接是否到位，不用额外做位置标记或者测量。
