矩形构件端部齿钉对接连接结构

　　在重型输送线机架拼接、模块化钢结构工位台组装、大尺寸工装夹具基体对接这类需要兼顾拼接效率与连接抗剪性能的场景里，这类端部齿钉对接结构的应用频次远高于普通平面对接焊或者螺栓拼接结构。很多现场施工的结构工程师都有过类似经验：普通平面对接的矩形构件，哪怕打满坡口焊，承受横向交变载荷的时候，焊缝位置很容易因为应力集中出现开裂，要是用外置连接板加螺栓固定，不仅会突出构件表面影响后续附件安装，在狭窄安装空间里还没法预留扳手的操作空间，这时候这种内嵌式的齿钉咬合结构就刚好能解决这些痛点。

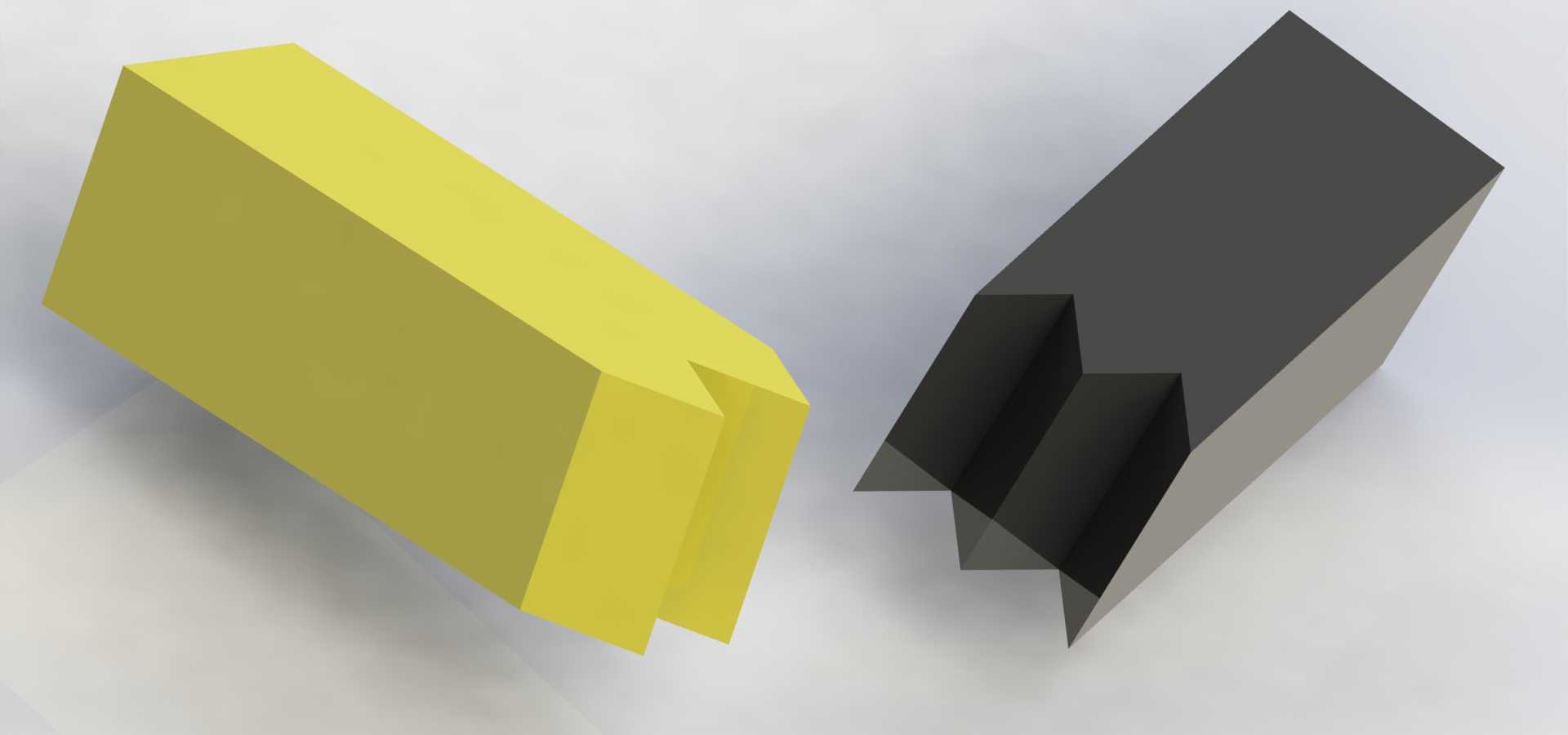

　　从结构功能上看，这种连接结构完全依靠两个构件端部加工出的互补齿形实现咬合定位，齿形的斜面设计是整个结构的核心，每一个齿的两个侧面都做了精准的角度匹配，两个构件对接的时候，齿形会自动导向找正，不需要额外的定位工装就能保证两个矩形构件的外表面完全齐平，不会出现普通对接常见的错边问题。咬合之后的齿形接触面能同时承受横向剪切力、轴向拉脱力还有一定的抗扭载荷，相比平面对接，接触面积提升了数倍，载荷不会集中在某一条焊缝或者某几个螺栓孔上，应力分布更均匀，在频繁启停的输送设备、有振动的工装台架上使用，能大幅降低连接失效的概率。

　　设计这类结构的时候，首先要匹配所连接构件的截面尺寸，齿形的总咬合长度不能小于构件截面短边长度的1.2倍，不然咬合深度不够，承受大载荷的时候容易出现齿根断裂的问题。每个齿的齿尖要做微小的倒角处理，不是尖锐的直角，不然对接的时候很容易因为磕碰把齿尖撞变形，导致两个构件没法完全贴合，倒角的尺寸一般控制在0.5到1毫米，不会影响齿面的有效接触面积，还能提升装配的顺畅度。齿根的位置必须做圆角过渡，绝对不能留加工刀痕形成的应力缺口，这是整个结构最容易出现疲劳断裂的位置，圆角半径要根据构件的壁厚来调整，保证齿根的强度不低于构件本体的强度。另外两个构件的齿形配合要做轻微的过盈设计，过盈量控制在0.02到0.05毫米，敲入对接之后就能形成足够的预紧力，不会因为轻微振动出现松脱，后续如果需要永久固定，只需要在接缝位置做少量的段焊或者打几个隐蔽的定位销就行，不需要满焊，能减少焊接变形对构件整体精度的影响。

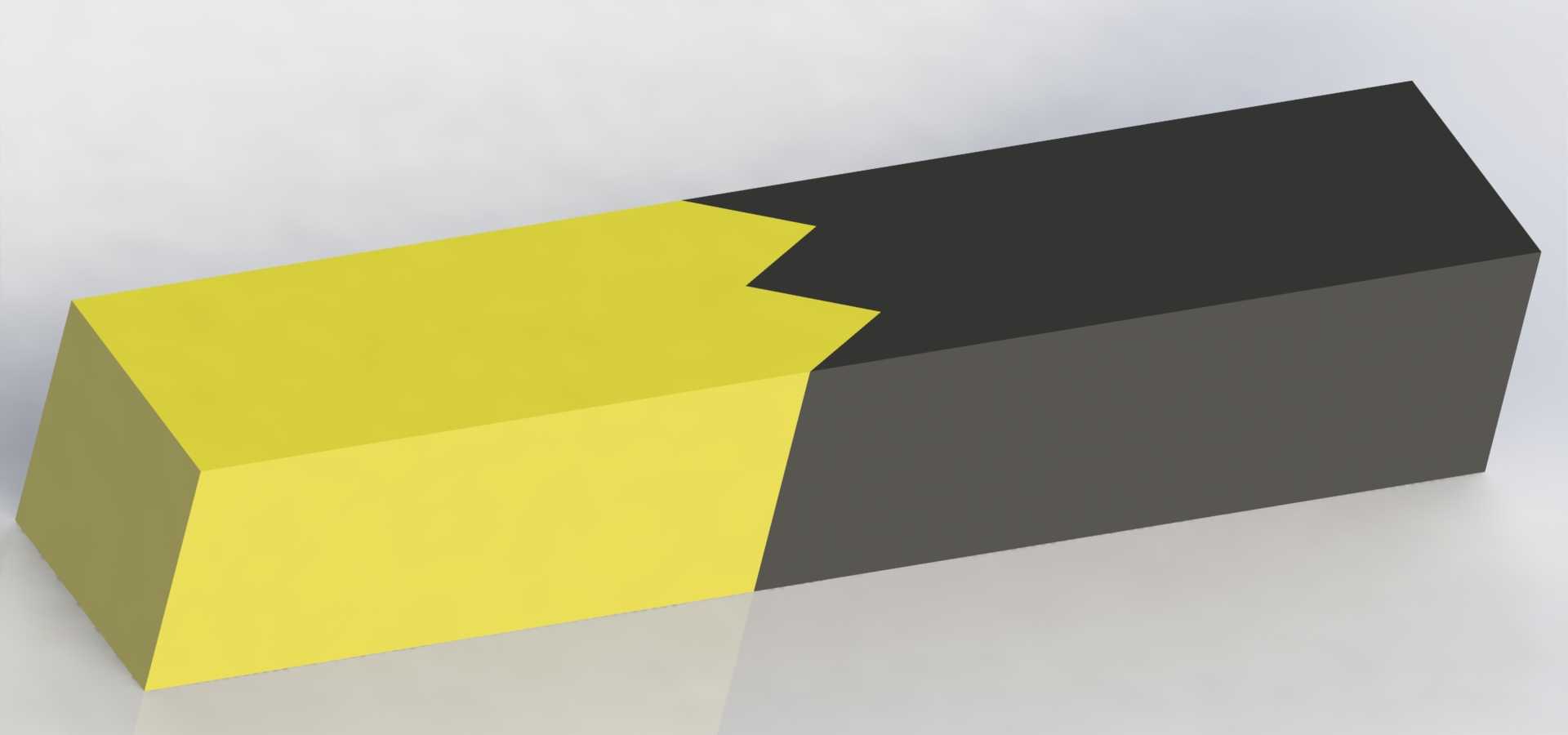

　　从安装边界来看，这种连接结构完全隐藏在构件的对接端面内部，对接完成之后两个构件的外表面没有任何突出的连接部件，不管是在构件表面安装导轨、固定板、工件定位块，还是做外观喷塑处理，都不会被连接结构干扰。安装的时候不需要复杂的工装，只需要把两个构件的齿形对齐，用铜锤沿着轴向敲击就能完成装配，单人就能操作，特别适合现场快速组装的模块化设备场景，不需要携带大型的焊接设备或者繁多的紧固件，能大幅缩短现场安装的周期。如果是需要经常拆装的模块化工装，还可以在齿形咬合之后在构件侧面加装隐蔽的锁紧螺钉，拆装的时候只需要拧下螺钉就能把两个构件分开，不会像焊接结构那样拆解就破坏构件，重复利用率很高。

　　在实际选型应用的时候，要注意这种结构更适合承受静载或者中低频交变载荷的矩形截面构件连接，如果是承受高频冲击载荷的工况，还需要配合额外的锁紧结构，避免长期冲击下齿形出现磨损松脱。加工的时候要保证两个对接构件的齿形加工精度，最好采用同一套加工工装或者数控加工一次成型，要是齿形的角度或者尺寸出现偏差，对接的时候就会出现局部间隙过大或者装不进去的问题，影响连接强度。另外这种结构不适合用于有较大角度偏转需求的活动连接，是刚性固定对接场景下非常实用的一种连接形式，在非标自动化设备机架、模块化生产线、工装夹具基体的设计中，能替代很多传统的连接方式，兼顾连接强度、装配效率和外观平整度的需求。
