L型插接对接接头结构三维设计

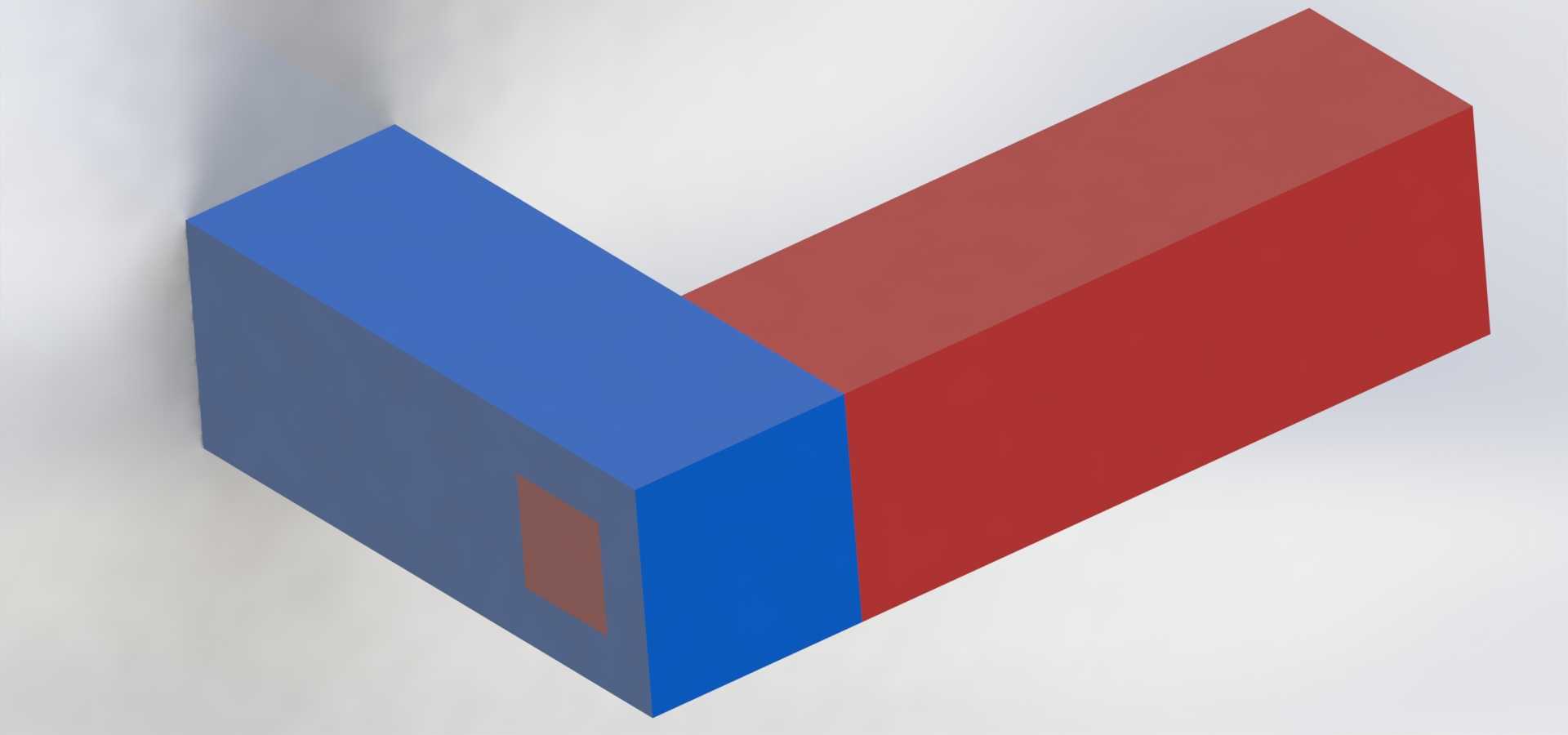

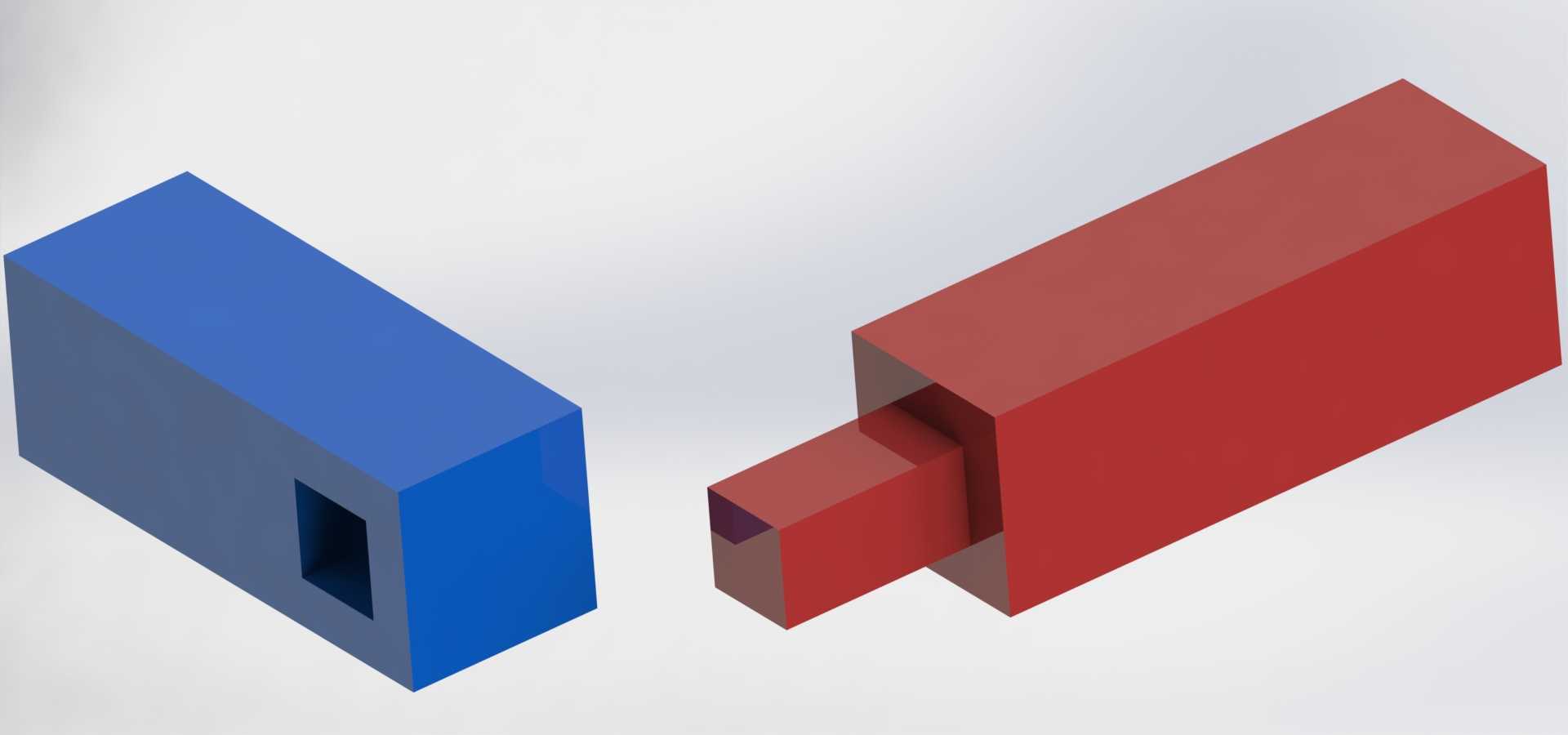

　　在各类框架搭建、型材拼接、模块化组装的工程场景中，这类L型插接对接接头是应用频次极高的连接件，常见于工业铝型材框架组装、小型设备机架拼接、工装夹具定位连接、仓储货架边角固定等场景，能够实现两个垂直方向杆件的快速对接，无需额外的角码辅助即可完成直角位置的结构锁合，大幅减少现场装配的零件数量与安装工序。从结构设计逻辑来看，该接头采用公母插接的嵌合思路，蓝色段为插接公端，红色段为对接母端，公端外侧尺寸与母端内腔尺寸做了间隙配合设计，装配时可直接将公端插入对应杆件的内腔，母端则可套接在另一根垂直方向杆件的端部，两段结构呈90度垂直布局，刚好适配直角位置的连接需求，避免了传统角码连接需要在杆件侧面打孔、额外配备螺栓紧固件的繁琐流程，

　　对于需要快速拆装的模块化设备框架而言，这种结构能够有效缩短装配周期，同时在后期维护拆解时也无需破坏杆件本身的结构。从安装边界来看，该接头的两段插接部分长度经过匹配设计，公端插入深度能够保证插接后具备足够的抗扭、抗弯折承载力，不会在常规负载下出现松脱或插接段脱出的问题，母端的套接深度与公端保持一致，使得两个方向的连接强度均衡，不会出现单侧连接强度不足的应力集中问题。接头的插接接触面做了平直度处理，装配后两个垂直方向的杆件能够保持严格的90度垂直，不会出现角度偏移，对于框架类结构的整体尺寸精度控制有较好的保障，在一些对框架垂直度有要求的自动化设备外围护架、检测设备工作台架的搭建中，这种接头能够有效降低装配调校的工作量。从功能特性上看，

　　该接头除了基础的直角对接功能外，公端侧面预留的卡位槽结构，可在装配时配合杆件上的弹片卡位结构，实现插接后的自动锁止，无需额外设置紧固件即可完成轴向定位，防止接头在杆件受轴向力时出现滑移，在一些轻载的框架结构中甚至可以实现无螺栓快速装配，大幅提升现场安装的效率。设计过程中针对插接段的壁厚做了等强度校核，保证公端在插入过程中不会因为壁厚过薄出现受压变形，母端在套接受力时也不会因为侧壁强度不足出现胀开变形，两段衔接的直角位置做了应力分散处理，避免直角根部出现应力集中导致的断裂问题，在常规的静载工况下，该接头能够稳定传递两个方向杆件的载荷，保证框架整体的结构稳定性。实际应用中，这类接头常搭配截面为矩形的空心杆件使用，无论是铝合金型材、

　　工程塑料型材还是薄壁钢制型材，只要内腔尺寸与接头的插接段尺寸匹配，都可以使用该接头完成直角连接，在非标自动化设备的快速搭建、展会临时展架组装、小型工作台的拼接等场景中，这种插接式接头相比传统的螺栓连接角码，具备装配速度快、外观整洁无外露紧固件、连接后角度精度稳定的优势，同时在需要调整框架结构时，只需要解除卡位锁止即可拔下接头重新组装，不会对杆件造成打孔、切削等不可逆的加工损伤，能够实现杆件与接头的重复利用，降低工装搭建的材料成本。在设计建模过程中，需要重点控制插接段的尺寸公差，公端的外形尺寸需要根据搭配杆件的内腔尺寸做合理的公差预留，既要保证装配时能够顺利插入，又要避免间隙过大导致装配后出现晃动，影响框架整体的刚性；母端的内腔尺寸同样需要匹配对应杆件的外形尺寸，保证套接后贴合紧密，不会出现松旷。直角衔接位置的过渡处理也需要重点关注，尖锐的直角根部在受力时容易产生应力集中，因此在建模时需要在根部设置微小的圆角过渡，在不影响装配的前提下提升接头的结构强度，避免受冲击载荷时出现根部断裂的问题。此外，接头的整体外形与搭配杆件的外形保持一致，装配后接头外表面与杆件外表面齐平，不会出现突出的结构，既能够提升框架整体的外观整洁度，也能够避免突出部分剐蹭操作人员或者管线，在设备外围护架的应用中具备更好的安全性。
