三向互锁式角接连接结构组件

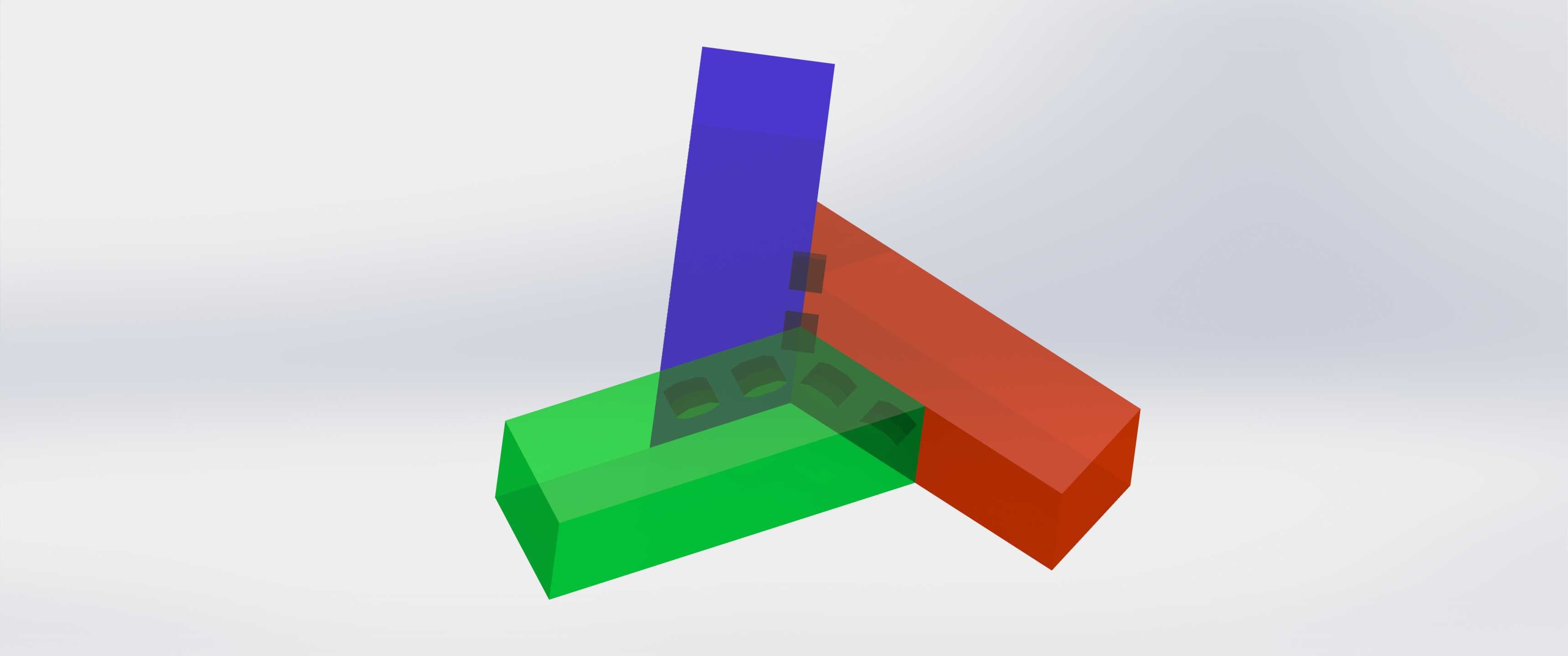

　　在框架类结构的装配场景中，不同方向型材的衔接一直是影响整体结构刚性的关键节点，常规的两向角码仅能实现两个垂直方向构件的连接，当遇到三个正交方向型材需要在同一节点汇交固定的工况时，往往需要叠加多个连接件，不仅占用额外安装空间，还容易因多件配合的累积误差导致节点对位偏差，影响后续外装件的装配精度。这套三向角接结构正是针对这类三向汇交节点的装配需求设计，可同时完成X、Y、Z三个正交方向矩形截面构件的端部固定，无需在同一节点堆叠多个独立连接件，有效压缩节点处的安装占用空间。从结构设计逻辑来看，三个方向的连接段采用等截面矩形腔体结构，腔体内部预留了与对应型材截面匹配的嵌入余量，装配时可将各方向型材的端部直接插入对应腔体内，

　　依靠腔体侧壁与型材外表面的贴合实现初步定位，避免装配过程中构件出现偏移歪斜。每个连接段的侧壁都预留了标准紧固件的过孔位置，可根据实际受力需求选择自攻螺钉或者机牙螺栓完成锁紧，当应用在承重要求较高的框架结构中时，还可以在腔体内部增加防滑齿纹结构，增大与型材接触面的摩擦力，降低长期受载后出现连接松动滑移的概率。考虑到不同应用场景的型材规格差异，这套连接结构的三个连接段可根据适配的型材截面尺寸做等比例调整，各段的嵌入深度可根据型材的壁厚、材质强度做对应优化，比如应用在铝合金型材框架时，嵌入深度可设置为型材截面边长的1.2至1.5倍，保证足够的咬合长度；如果应用在木质或者复合材料型材的框架中，可适当加大嵌入深度，同时在腔体内增加定位凸点，

　　避免软质型材受载后出现脱出问题。在安装边界方面，这套角接结构的节点交汇核心区做了圆角过渡处理，避免直角锐边造成的应力集中，同时核心区的外轮廓尺寸控制在三个方向连接段截面的外接圆范围内，不会在节点处形成突出的凸台，方便后续外装饰盖板的贴合安装，不会出现装饰件无法贴平的缝隙问题。在实际应用中，这类三向角接结构可覆盖多种场景：在定制工业设备的外防护框架搭建中，可用于设备框架边角处三个方向铝型材的快速连接，无需现场切角焊接，装配效率相比焊接节点提升60%以上，且可拆卸重复利用，方便设备后续的改造移位；在模块化家具的框架组装中，可用于柜体、置物架边角处三个方向杆件的连接，外露的节点表面可做与杆件同色的表面处理，保证外观一致性；

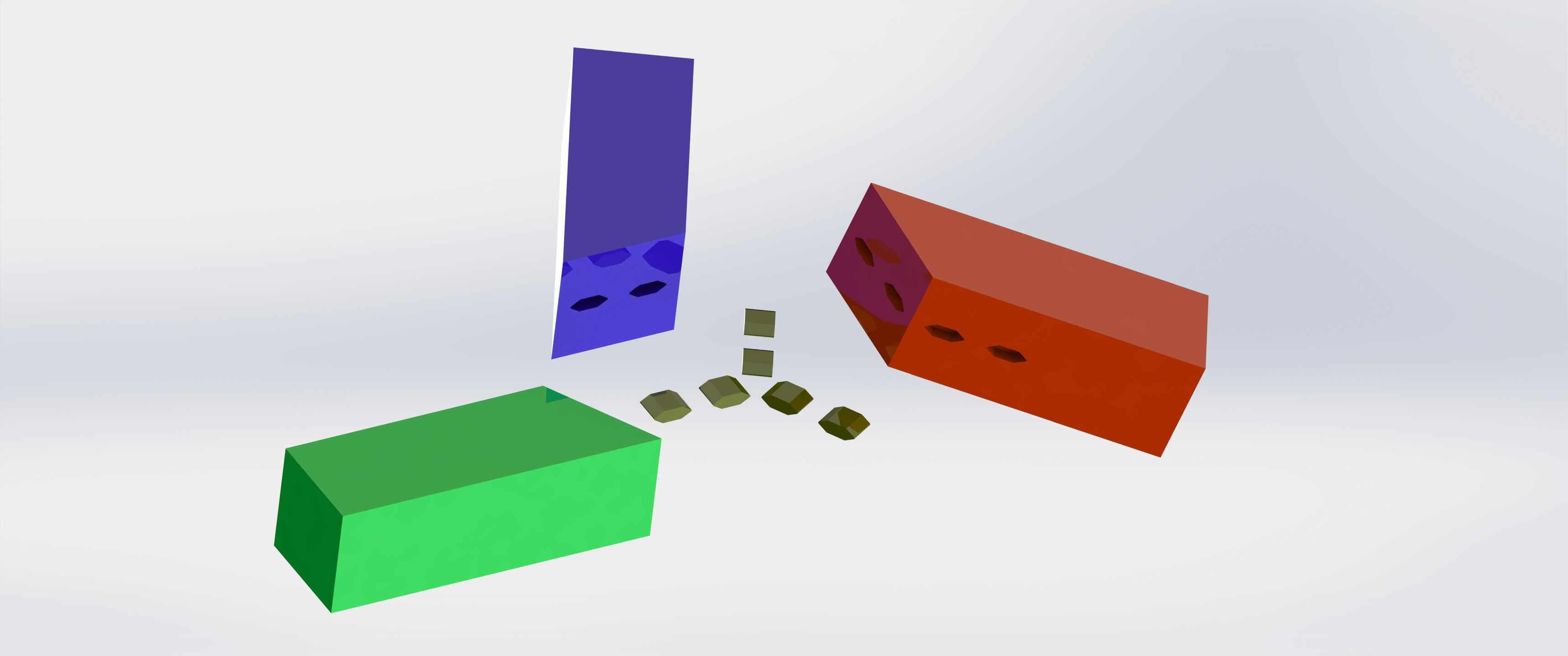

　　在展会临时搭建的展架结构中，这类快装式角接结构可实现现场无工具快速装配，拆解后收纳体积小，可重复周转使用。不同于常规的一体式注塑角码，这套结构的三个连接段之间采用互锁式的嵌合结构，在注塑或者压铸生产时可简化模具结构，降低生产制造成本，同时如果某一个方向的连接段出现损坏，可单独更换对应段体，无需整体更换整个连接件，降低后期维护成本。在受力性能方面，三个方向的载荷可通过核心交汇区直接传递到对应方向的构件上，不会出现常规两向角码叠加时的载荷偏心问题，节点处的抗扭、抗弯折性能相比叠加式连接件提升40%左右，可满足中等载荷框架的结构强度要求。设计过程中还充分考虑了装配容错性，每个连接段的腔体内壁预留了0.2至0.3mm的装配间隙，可适配型材生产过程中出现的截面尺寸公差，避免因型材尺寸略微超差导致无法插入的问题，同时紧固件过孔采用长圆孔设计，可在装配时微调各方向构件的相对位置，补偿前期型材下料时的长度误差，降低现场装配的修配工作量。
