插接式对接锁紧连接构件结构设计

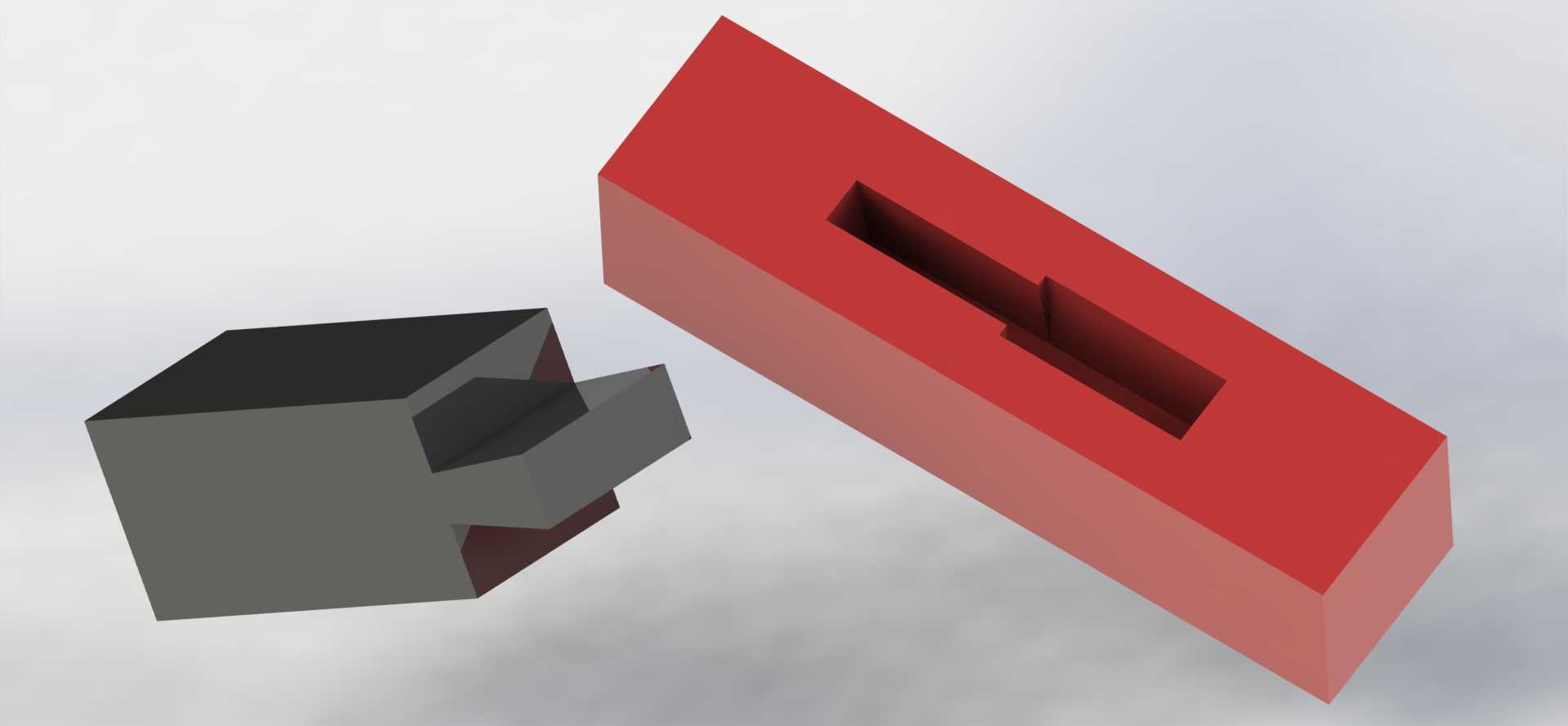

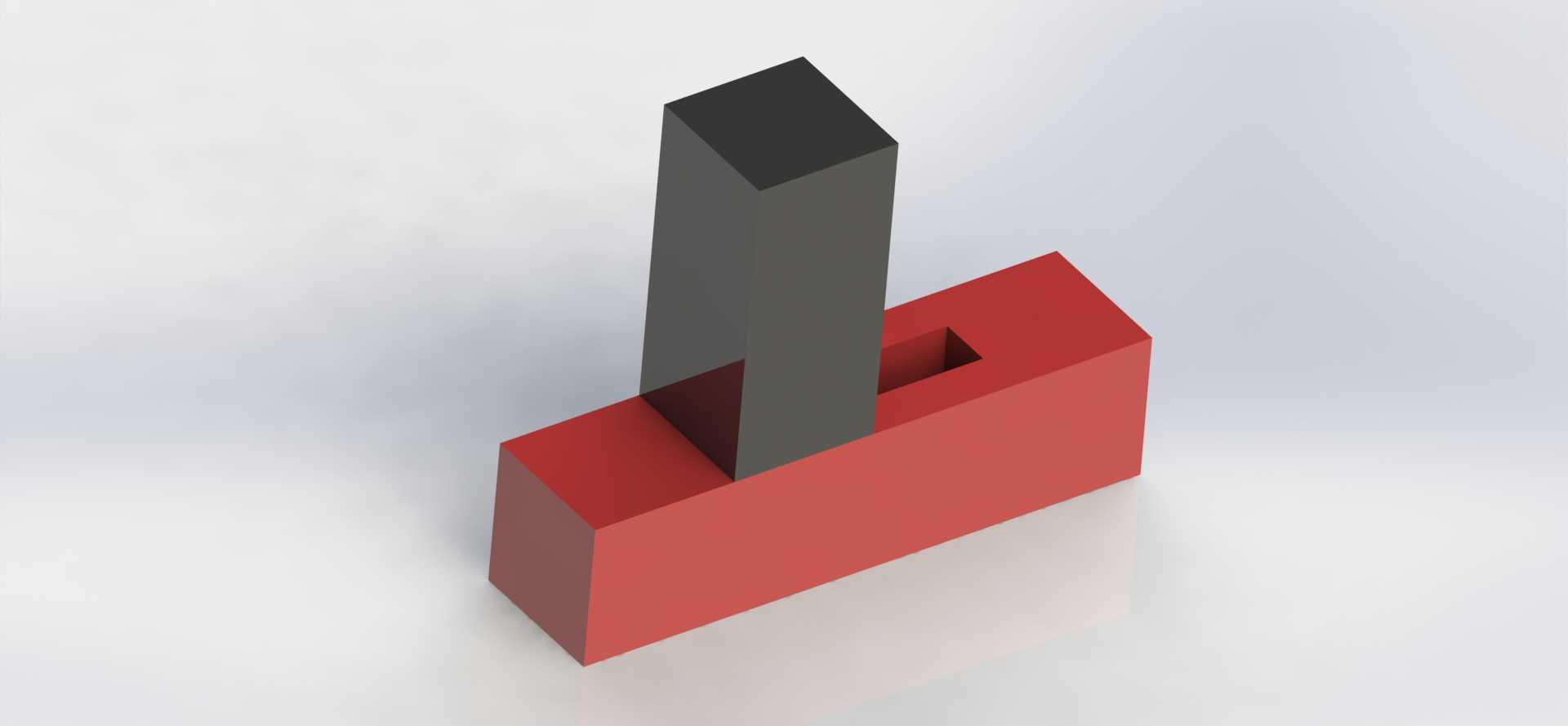

　　这类插接式对接构件，在轻工装配线的工件定位工位、小型物料归集装置的快换模组上应用十分广泛，日常产线换型时，不需要额外借助扳手等拆装工具，就能快速完成对接模块的装拆，大幅缩短非生产等待时长。从结构设计逻辑来看，构件采用了矩形基座搭配立式插块的组合形式，基座上开设的矩形通槽与立式插块的截面尺寸做了严格的公差匹配，插块插入基座槽体后，配合面的间隙控制在0.02mm以内，既保证插接过程顺畅无卡滞，又能避免插接后出现横向窜动，保障对接位置的重复定位精度。基座的底面设计为完整平面，可直接通过螺栓锁紧固定在设备安装基板上，安装孔位采用对称排布形式，适配多数通用型材架的安装孔距，不需要额外加工转接板就能完成固定。立式插块的顶端做了0.

　　5mm的倒角处理，插接导入阶段可以自动修正微小的位置偏差，降低对位操作的难度，即使是新上岗的操作人员，也能快速完成对接操作。槽体的深度经过反复校核，插块完全插入后，插入深度达到插块总高度的三分之一，足以承受常规工况下的横向剪切力，不会因为设备运行过程中的振动出现松脱。构件的棱边全部做了R0.3的圆角处理，一方面避免加工、装配过程中锐边划伤操作人员，另一方面也能减少应力集中，提升构件的抗疲劳寿命，在频繁插拔的使用场景下，不会因为棱边应力集中出现开裂变形。从安装边界来看，基座的长宽尺寸控制在常规快换模组的通用尺寸范围内，相邻构件安装时的最小间距只需要预留10mm的操作空间即可，不会占用过多的设备安装面空间，

　　适合在排布紧凑的归集工位上密集布置。这类构件在实际使用中，主要承担两个对接模组之间的定位与临时锁紧功能，当需要更换不同的作业模组时，只需要向上拔出插块就能完成两个模块的分离，更换完成后重新插入插块即可完成定位锁紧，整个操作过程耗时不超过两秒，相比传统的螺栓连接方式，换型效率提升超过90%。在物料归集场景下，这类构件可以用来快速固定不同规格的集料槽，根据生产物料的尺寸变化，快速更换对应规格的集料槽，不需要对设备主体做任何调整。在装配定位场景下，这类构件可以作为工装的快速定位销使用，相比圆柱定位销，矩形截面的插接结构具备更好的抗扭转性能，能够承受更大的扭转力矩，不会因为工装受到扭转力出现定位偏移。设计过程中还考虑了加工工艺性，

　　两个组成零件都可以采用常规的铣削加工完成，不需要特殊的刀具或者复杂的加工工序，普通的数控铣床甚至普通铣床就能完成加工，加工成本低，适合批量生产应用。零件的材料选用常规的45号钢即可满足使用要求，表面做发黑处理就能具备基础的防锈能力，在有耐腐蚀要求的工况下，也可以更换为不锈钢材料加工，不需要调整结构尺寸，互换性极强。插接配合面的表面粗糙度控制在Ra1.6，既能保证配合面的耐磨性能，又不会因为表面粗糙度过高增加不必要的加工成本。槽体的内壁与插块的外壁都做了平面度校验，每100mm长度内的平面度误差不超过0.01mm，保证插接后两个零件的贴合面完全接触，受力均匀，不会出现局部应力过大的情况。在长期使用后，如果配合面出现磨损，只需要更换插块即可，基座可以继续使用，后期维护成本极低。这类结构还可以根据实际使用需求做拓展，比如在插块侧面加装弹簧顶珠，在基座对应位置加工定位凹坑，插接到位后可以实现自动锁止，即使设备出现较大振动也不会松脱，进一步提升使用可靠性；也可以在基座上加装锁紧螺钉，插接完成后拧紧螺钉就能实现永久固定，兼顾快换与永久固定两种使用需求。
