十字交错榫卯拼接连接结构设计

　　这类十字交错榫接结构，最早脱胎于传统木作榫卯工艺，现在在模块化工装搭建、铝型材框架组装、可拆卸家具生产、展览展具快速拼接场景里都有广泛应用，不需要额外的紧固件，仅靠构件自身的切削咬合就能实现两个正交方向杆件的刚性连接，拆装重复利用率高，不会出现螺栓连接反复拆装后的滑牙、孔位磨损问题。从结构功能来看，这种互锁榫接可以同时承受三个方向的剪切载荷与一定的扭转力矩，相比直插式榫接，十字交错的咬合面把单方向的受力分散到四个贴合接触面上，每个接触面的压应力会降低60%左右，在同等杆件截面尺寸下，连接节点的抗破坏能力比普通直角对接高两倍以上，很适合用在需要快速拆装、反复周转的临时支撑框架、模块化设备机架上。设计这类榫缝结构的时候，

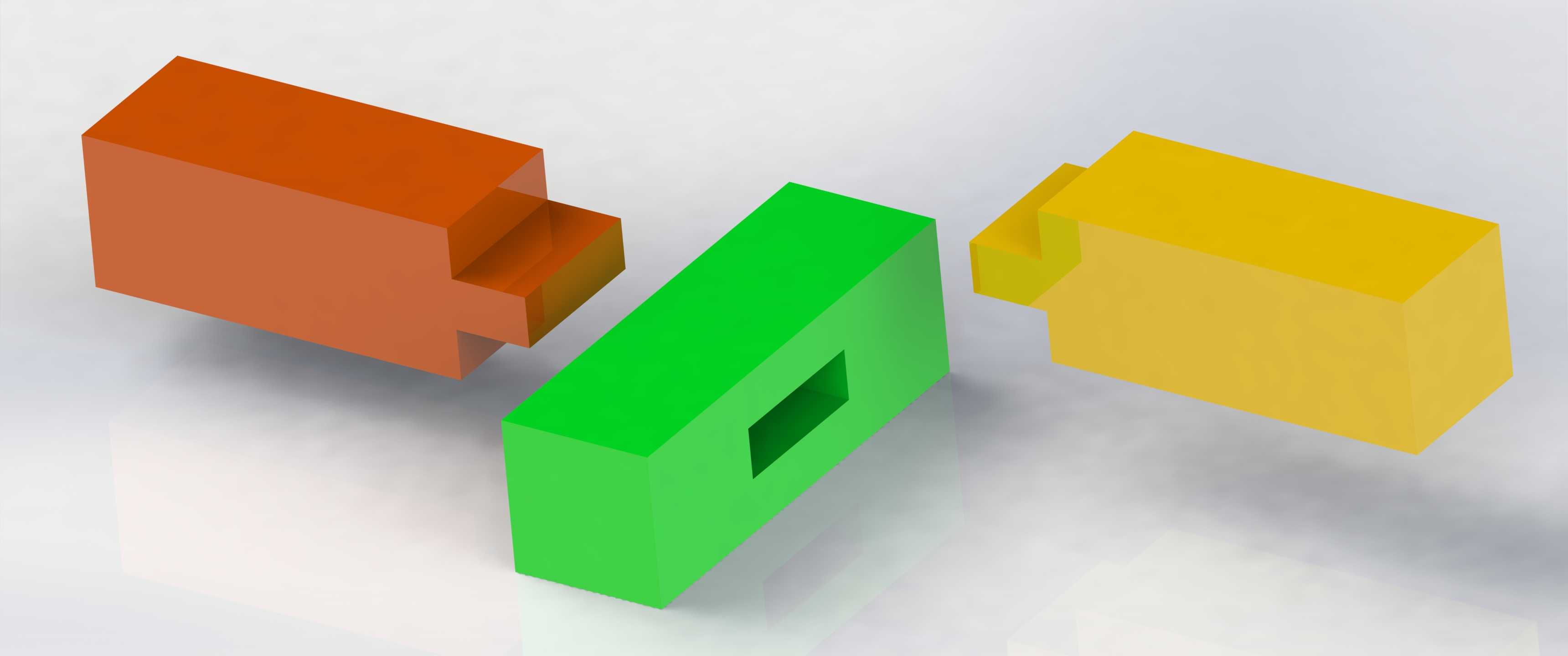

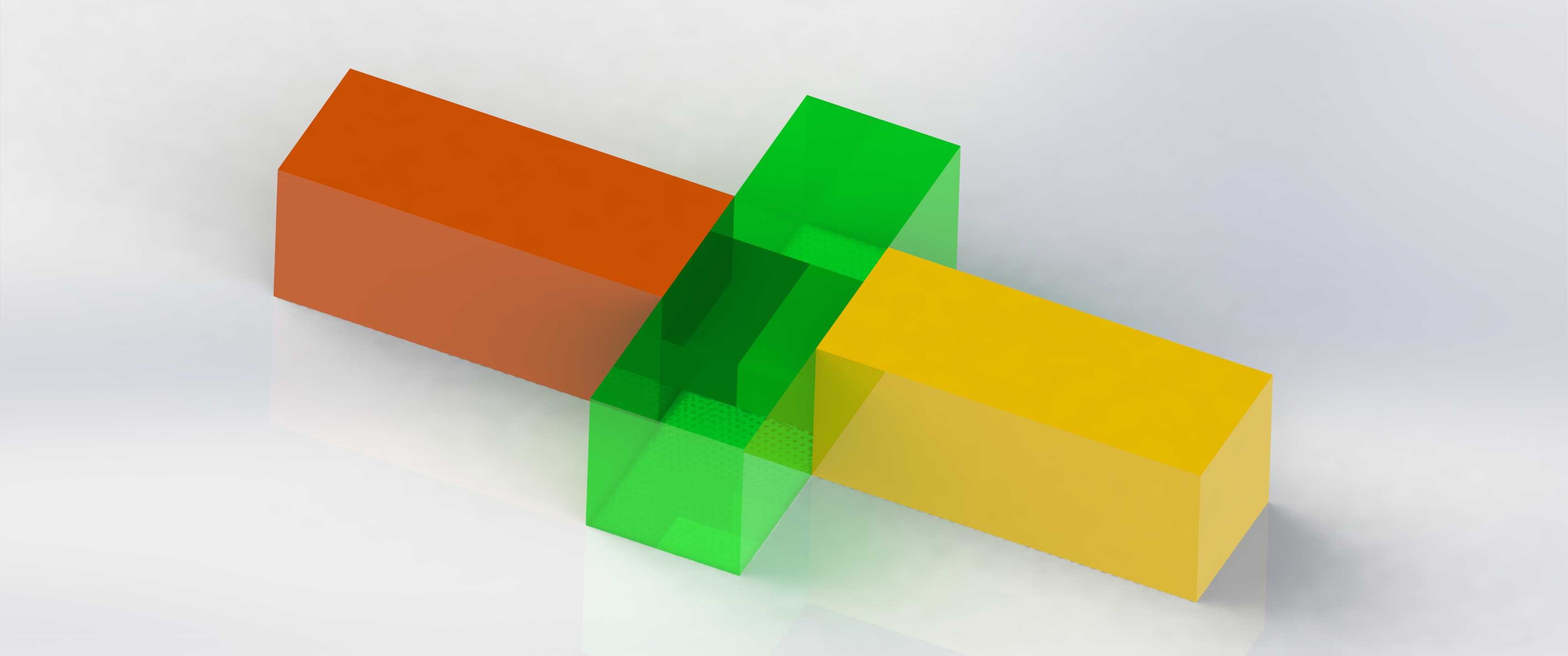

　　首先要确定两个正交杆件的截面尺寸，通常两个杆件采用等截面方料设计，这样榫头的切削量可以对称分配，不会出现某一侧杆件剩余壁厚过薄的问题；切削榫头的时候，每个杆件的咬合部位要切掉一半的截面高度，咬合段的长度要和杆件截面宽度保持一致，这样拼接完成后两个杆件的外表面可以完全齐平，不会出现突出的台阶或者凹陷的缺口，外表面平整度可以直接满足后续覆板安装的要求。安装边界方面，这种榫接结构不需要额外预留紧固件的操作空间，两个杆件只需要沿轴向对插就能完成装配，节点位置的外轮廓尺寸和杆件本身的截面尺寸完全一致，不会像角码连接那样在节点位置出现突出的连接结构，在对安装空间有严格限制、要求框架外表面完全平整的场景里优势非常明显。

　　实际建模的时候要注意咬合面的配合公差，因为是无紧固件的互锁结构，配合间隙要控制在0.1mm到0.2mm之间，间隙过大会导致节点松动，装配后出现晃量，影响整体框架的刚性；间隙过小则会导致装配阻力过大，多次拆装后容易磨损咬合面，降低连接精度。另外在榫头的切入位置要做微小的导向倒角，倒角尺寸控制在0.3mm左右，既不会影响装配后的贴合紧密性，又能降低对插时的对位难度，现场装配的时候不需要额外的导向工具，人工就能快速完成拼接。这种结构除了用在木质构件上，经过公差调整后也可以直接应用在工程塑料杆件、铝合金挤压型材的连接上，针对金属材质的应用场景，可以在咬合面增加细微的滚花纹理，进一步提升接触面的摩擦力，降低长期受载后出现节点滑移的概率。

　　在做整体框架受力校核的时候，不需要单独对节点做额外的强度补强，因为这种榫接的节点强度和杆件本身的强度基本一致，只要杆件本身的截面满足载荷要求，节点位置就不会出现先于杆件破坏的情况，能大幅减少框架设计时的补强零件数量，降低整体的物料成本与装配工时。
