双槽榫插接式机械连接结构

　　在各类非标工装、模块化机架以及需要频繁拆装的机械组件中，榫接结构始终是兼顾定位精度与连接强度的优选方案，双槽榫作为单榫结构的升级形式，在抗扭转、抗侧向偏移的性能上有明显提升，尤其适配需要承受多向复合载荷的连接场景。这类结构常应用在流水线型材拼接工位、小型实验设备框架组装、木质或工程塑料材质的工装夹具基体连接中，相比螺栓直连的形式，双槽榫在装配时不需要额外打定位销，依靠榫头与榫槽的型面配合就能完成初定位，大幅降低现场装配的找正时间，尤其是在没有专用工装辅助的现场调试场景下，双槽榫的自定位特性可以让装配人员快速完成两个构件的对位，避免反复调整孔位带来的工时浪费。

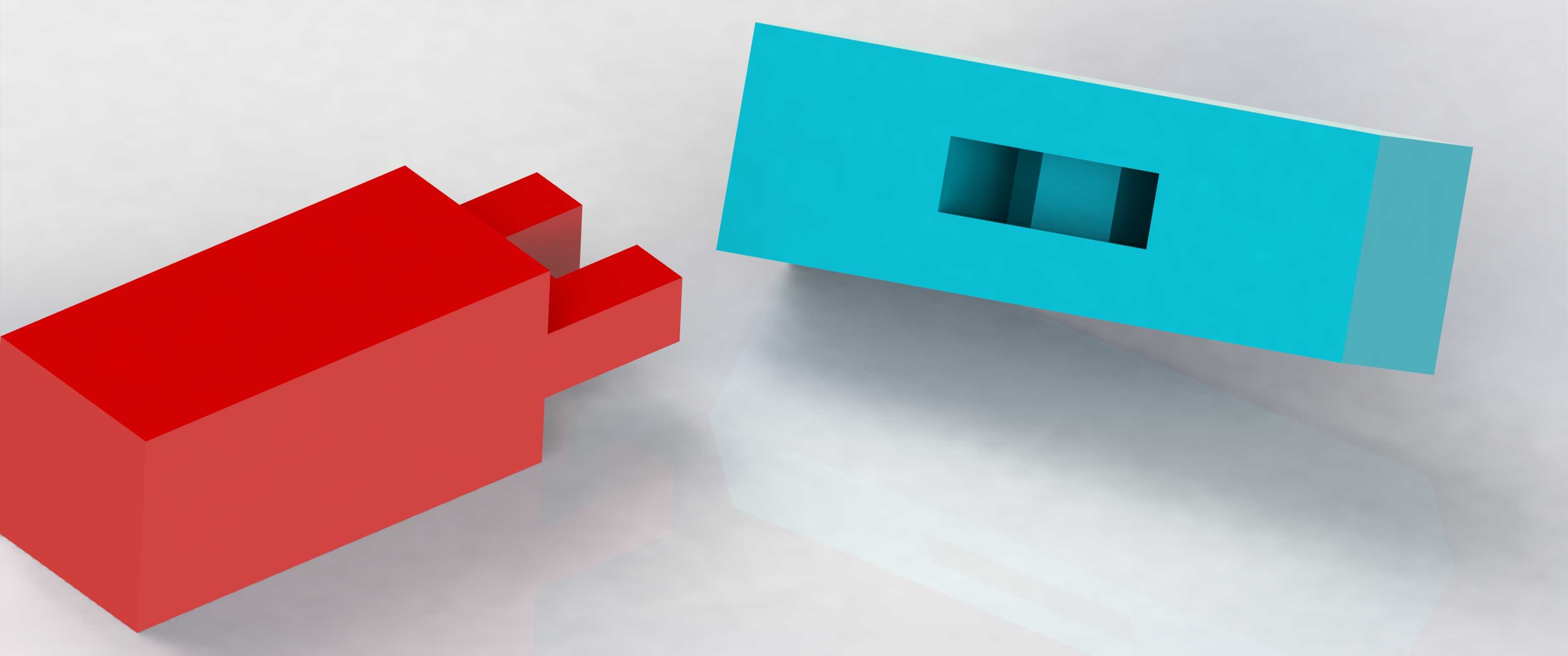

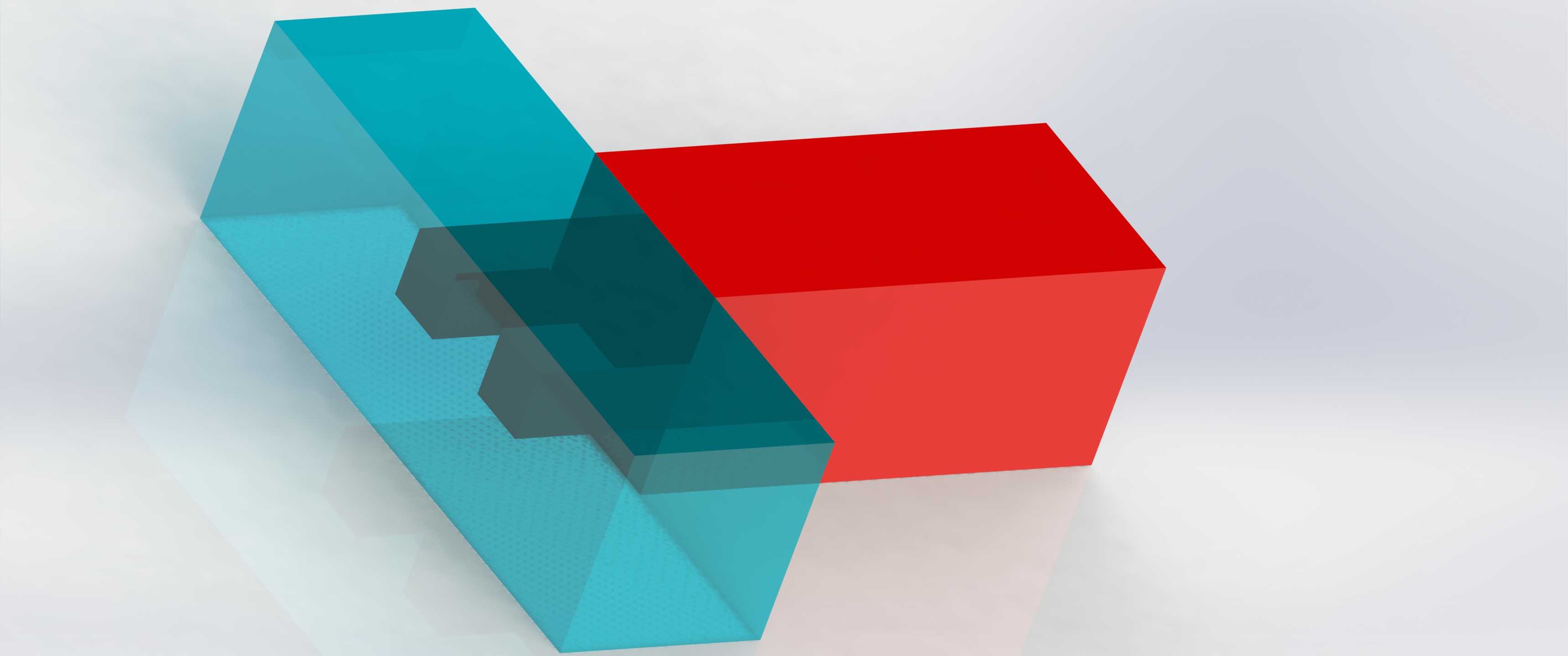

　　从结构功能上看，双槽榫采用双凸起配合双凹槽的型面设计，两个平行的榫槽分别承担不同方向的限位作用：沿插接方向的槽壁承担轴向推入的导向功能，槽壁的平行度公差控制在0.02mm以内时，装配过程中不会出现卡滞，推入手感顺滑无偏斜；垂直于插接方向的两个槽侧面则承担抗扭限位作用，当连接部位承受垂直于轴线的弯矩或者周向扭矩时，双槽的两个接触面会同时承受剪切力，相比单榫结构仅靠单个接触面受力的形式，双槽结构的受力面积提升近一倍，同等载荷下接触面的压应力更低，长期使用不会出现因接触面压溃导致的连接松动。设计这类结构时，需要重点考虑插接配合的公差带选择，若采用间隙配合，单边间隙控制在0.05-0.1mm区间时，既可以保证手工装配的顺畅性，又不会因为间隙过大导致连接后出现晃量；如果是需要过盈配合的永久连接场景，单边过盈量控制在0.03mm以内即可，过大的过盈量会导致装配时需要过大的压入力，甚至会造成榫头根部的应力集中开裂。

　　从设计思路层面，双槽榫的槽位布局需要结合构件的截面尺寸做匹配，两个榫槽的间距不宜过小，否则中间的隔筋厚度不足，受力时容易出现断裂；也不宜过大，否则会导致构件边缘的壁厚不足，降低整体结构强度。通常两个榫槽的中心距设置为构件截面宽度的1/2到2/3区间时，隔筋与侧边壁厚的强度最为均衡，应力分布也最为均匀。在榫头的导入端，需要设计15°到30°的导入倒角，倒角长度控制在3-5mm，既可以在装配时起到导向作用，避免榫头端面磕碰榫槽边缘造成毛刺卡滞，也能在压入装配时让空气顺利从槽内排出，不会因为槽内封闭空气形成反压导致装配不到位。针对不同材质的应用场景，结构细节也需要做对应调整：如果是工程塑料材质的构件，榫头根部需要设计R0.5-R1的圆角过渡，降低应力集中系数，避免长期受载后根部出现疲劳裂纹；如果是铝合金或者钢制构件，榫槽的加工可以采用铣削一次成型，槽底的清角半径控制在R0.2以内，保证榫头端面可以完全贴合槽底，避免出现装配间隙。

　　在安装边界方面，这类双槽榫结构的插接深度需要根据构件的受力大小做匹配，通常插接深度不小于榫头宽度的1.2倍，才能保证足够的连接强度，若承受较大的冲击载荷，插接深度可以提升到榫头宽度的1.5倍，同时可以在榫接完成后在侧面加装紧定螺钉做辅助固定，进一步提升连接的可靠性。装配前需要清理榫槽与榫头表面的加工毛刺，避免铁屑或者切屑残留导致配合面出现间隙，影响连接精度；如果是用于需要经常拆装的场景，可以在配合面涂抹少量润滑脂，减少反复拆装带来的接触面磨损，长期使用也不会出现咬合卡滞的问题。这类结构不需要额外的连接紧固件就能实现可靠连接，在轻量化设备、快速组装工装、模块化输送线的搭建中，能够大幅减少紧固件的使用数量，降低整体结构重量，同时提升装配效率，尤其适合需要快速转场、反复拆装的移动式小型设备使用，在保证连接刚性的前提下，兼顾了装配便捷性与维护便利性。
