角式榫卯插接连接结构件

　　在非标机架搭建、小型工装夹具组装、模块化型材拼接的现场作业中，角位的垂直连接一直是容易被忽略却直接影响整体结构刚性的关键节点，传统的角码搭配螺栓连接需要在型材端面预做攻丝处理，装配时需要对位拧紧紧固件，在需要快速拆装、反复调整工位的场景下，操作效率偏低，且多次拆装后螺纹孔容易出现滑牙失效的问题，这类角式榫卯插接结构正是针对这类场景做的结构优化。从实际使用的角度看，该结构不需要额外的紧固件，依靠三个方向构件的榫头与卯槽互相嵌合实现限位，装配时只需要将对应构件沿插接方向推入即可完成定位，配合少量的结构胶或者侧面的紧定螺钉就能实现足够的连接强度，在木质工装架、PVC材质物料周转架、3D打印定制化治具的搭建场景中，

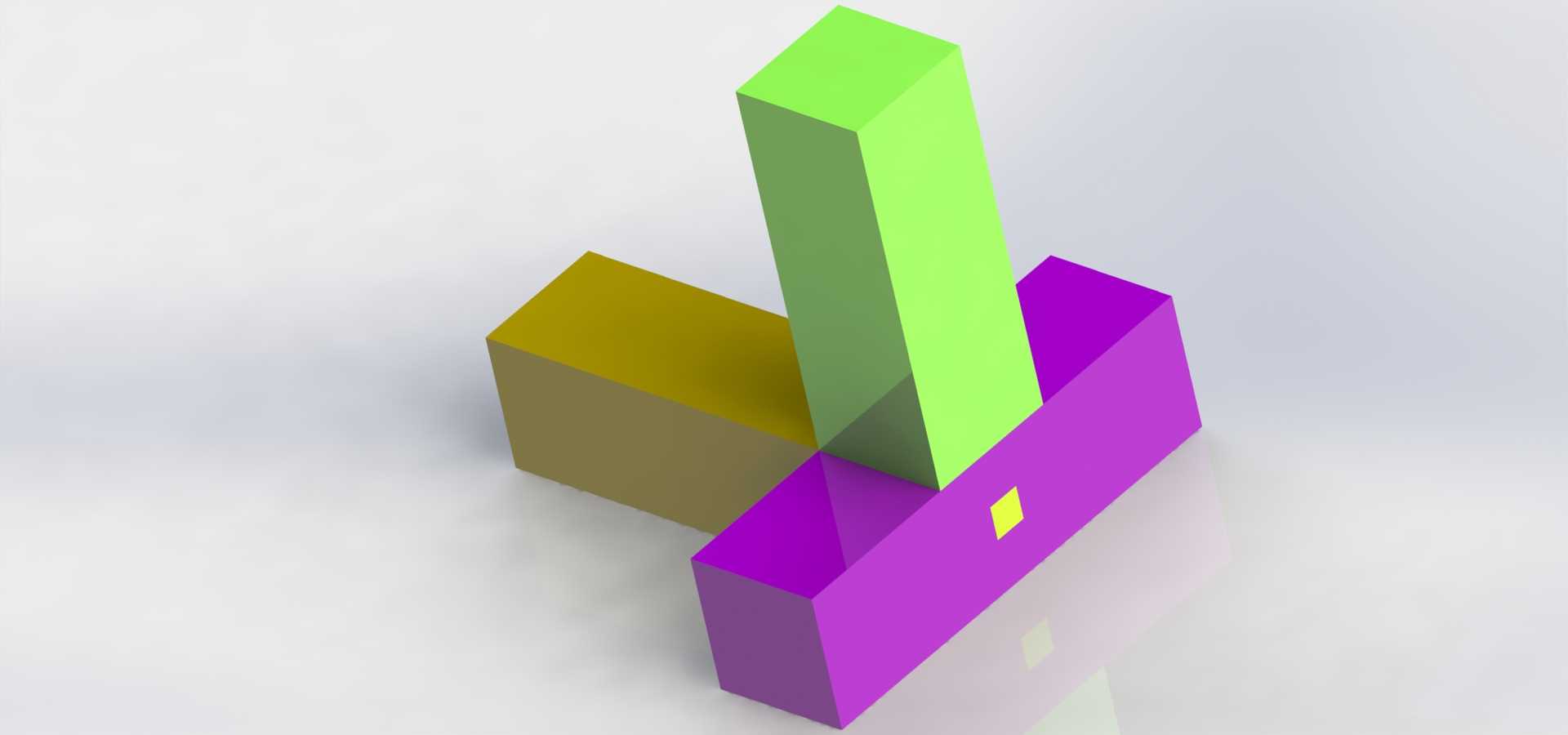

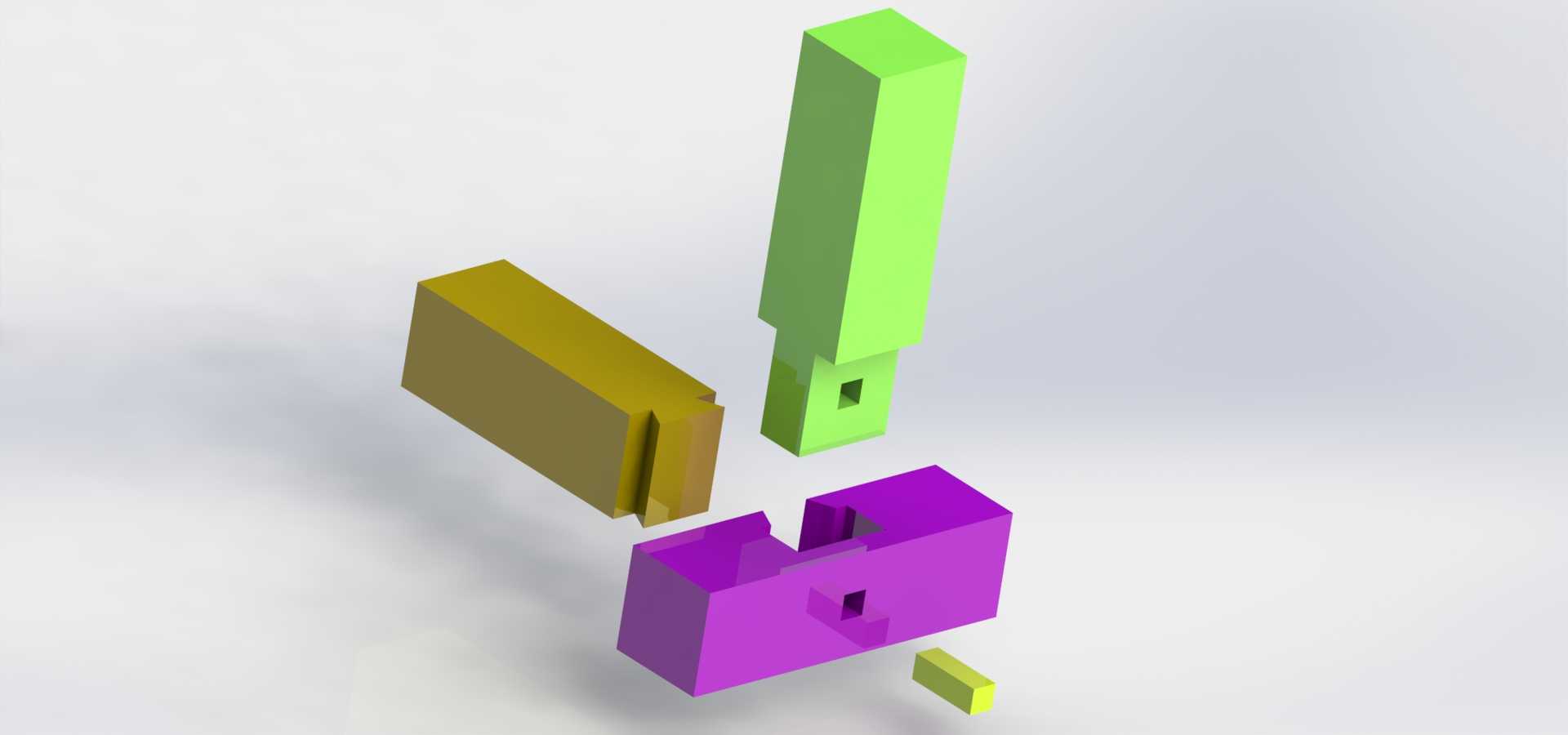

　　这种连接方式能大幅降低装配的操作门槛，不需要额外准备攻丝工具、扳手等工装，徒手就能完成初步组装。从设计逻辑上看，该结构采用了互锁式的榫头布局，三个构件分别对应X、Y、Z三个垂直轴向，每个构件上都同时开出榫槽与做出榫头，装配完成后三个方向的受力会通过嵌合面互相传递，不会出现单一方向受力导致连接松脱的问题，竖向构件的长条形榫头嵌入两个水平构件的拼接槽内，两个水平构件的端面也做了对应的嵌合台阶，避免水平方向出现相对错位，在槽位的配合公差设计上，预留了0.1-0.2mm的装配间隙，既可以保证手工装配时能顺利推入，也不会因为间隙过大导致连接后出现晃量。关于安装边界的尺寸适配，这类插接结构的构件截面可以根据实际使用的型材规格做等比例缩放，

　　常规应用在小型工装架上时，单个构件的截面边长控制在20-40mm区间即可满足承重需求，插接段的长度设置为截面边长的1.2-1.5倍就能保证足够的嵌合深度，避免受力时出现榫头断裂的问题，安装时不需要在连接位置预留额外的紧固件操作空间，三个构件拼接完成后外表面齐平，不会突出螺栓头或者角码结构，在需要外观平整、无突出刮碰风险的物料架、设备外框架搭建场景中，这种齐平的连接结构能有效避免作业过程中勾挂线缆、刮碰工件的问题。在实际的结构验证过程中，这类互锁插接结构在承受垂直方向的静载荷时，受力会均匀分散到两个水平构件的整个嵌合面上，相比单一的直榫插接结构，抗扭转性能提升40%以上，在需要经常调整框架结构、反复拆装的教学实训场景、

　　展会临时展架搭建场景中，这种无紧固件的连接结构能大幅降低配件丢失的概率，拆装过程不会产生多余的零件损耗。针对不同材质的加工适配，该结构在木质材料加工时可以直接通过开料机一次铣削成型，不需要额外的连接件采购成本；在塑料材质加工时可以通过注塑或者3D打印直接制作一体结构，装配效率更高；在铝合金材质的轻量化框架应用中，可以在插接面增加防滑滚纹，配合少量的厌氧胶就能实现永久固定，连接强度完全能满足轻型设备的机架承重需求。需要注意的是，这类角接结构不适合应用在有大冲击载荷、持续振动的重型设备机架上，在持续振动的工况下嵌合面容易出现相对位移，长期使用可能导致松脱，更适合应用在静载荷为主、拆装频次较高的轻型结构搭建场景中，在做三维建模时，需要注意三个构件的插接槽位做对应的干涉检查，避免装配时出现面与面的过盈冲突，所有的插接棱边都要做0.2-0.5mm的倒角处理，既可以去除加工毛刺，也能在装配时起到导向作用，降低对位的难度。
