对称无肩锯齿形缺口粘接对接结构

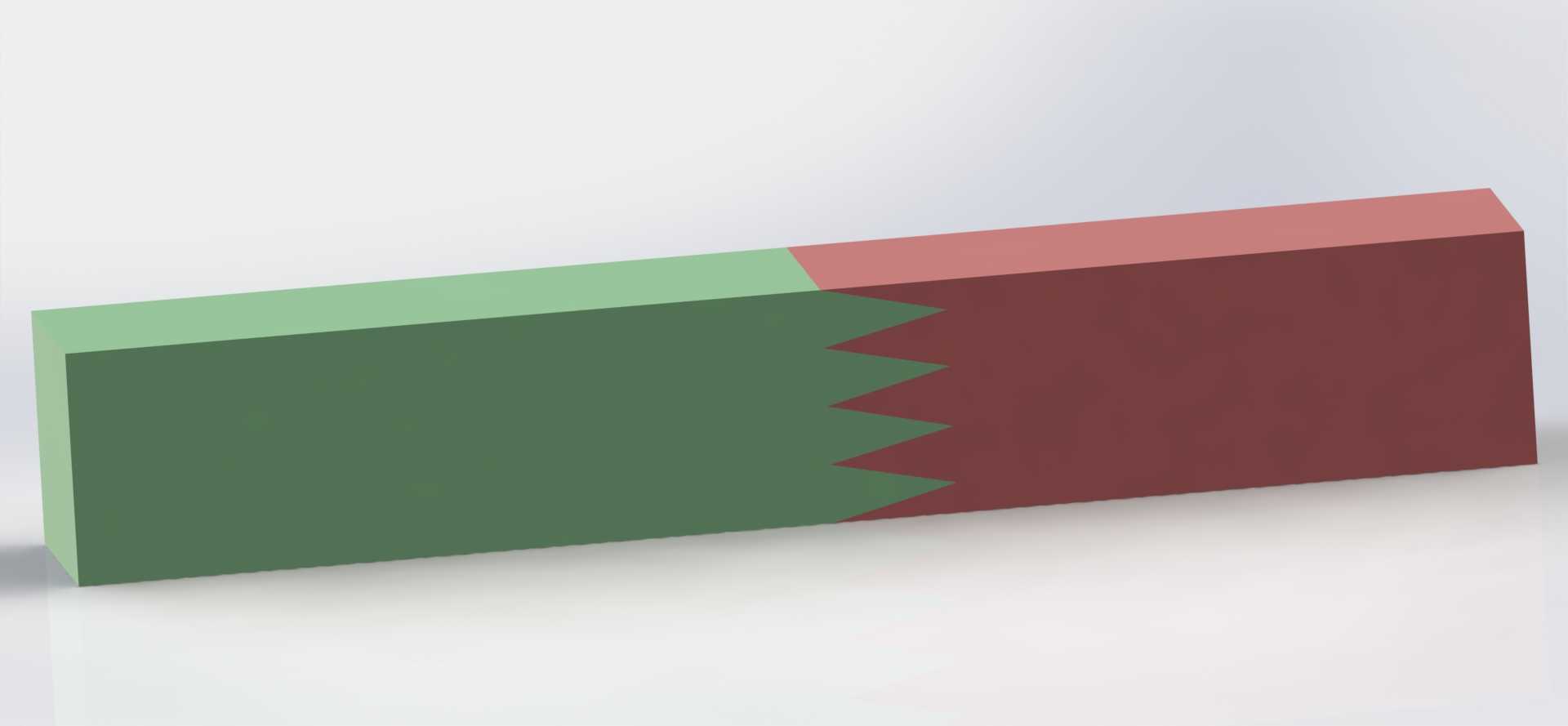

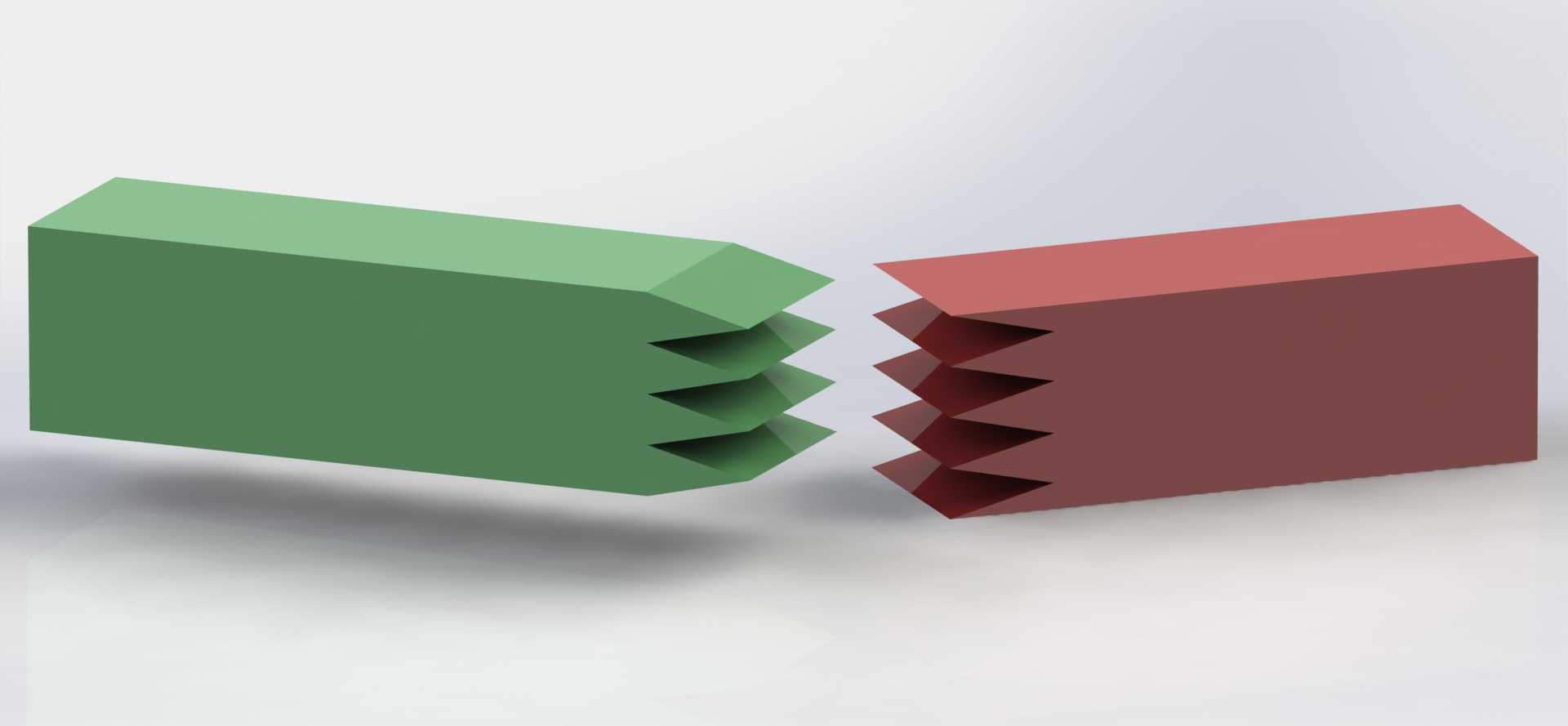

　　在通用机械装配、非金属构件拼接、工装治具组装等场景中，构件之间的粘接对接结构直接决定连接部位的抗剪强度、抗剥离性能与长期服役稳定性，这类锯齿形缺口粘接结构，正是针对平接粘接面易出现应力集中、粘接失效、对位偏移等问题设计的嵌合式连接方案。不同于常规带肩定位的粘接接头，该结构采用完全对称的无肩设计，两个对接构件的端面加工为相互匹配的连续锯齿形缺口，拼接时锯齿与齿槽完全嵌合，无需额外的定位凸肩即可实现快速对位，粘接面的接触面积相比同截面尺寸的平接结构提升40%以上，锯齿的斜面结构可将垂直于粘接面的剥离力分解为平行于粘接面的剪切力，大幅降低粘接层受剥离载荷失效的风险。从实际应用场景来看，这类结构广泛用于工程塑料构件的固定拼接、

　　木质工装垫板的加长对接、复合材料型材的现场粘接组装，尤其适用于安装空间受限、无法设置额外定位凸台或紧固件的连接部位，比如自动化设备的非金属导向条拼接、检测治具的基准板加长、包装设备的非金属导轨对接，都能见到这类无肩锯齿粘接结构的应用。设计这类结构时，首先要根据对接构件的截面尺寸确定锯齿的齿距与齿深，通常齿距设置为构件厚度的1/2到2/3，齿深不小于构件厚度的1/3，保证嵌合后有足够的咬合深度，避免受侧向载荷时齿部发生剪切断裂；锯齿的齿形采用等腰三角形设计，两侧斜面角度保持一致，确保两个对接构件可以从端面直接推入嵌合，无需侧向滑移装配，适配现场粘接的作业条件。无肩设计的核心考量是消除对接部位的台阶凸起，让拼接后的构件表面保持完全齐平，

　　对于需要在构件表面安装滑动组件、输送皮带、密封胶条的场景，齐平的拼接面不会出现卡滞、刮擦、密封不严的问题，相比带肩的嵌合接头，安装边界的限制更小，不需要在对接位置预留凸肩的避让空间，构件的整体安装尺寸可以做到与整根型材完全一致，适配现有设备的安装槽位，无需对原有安装基座进行二次加工。从受力特性来看，连续排列的锯齿结构可以让粘接层的应力分布更均匀，平接结构受载时应力主要集中在粘接面的两端边缘，容易从边缘开始出现脱胶，而锯齿形的粘接面将应力分散到每个齿的斜面上，每个齿的粘接面都能均匀承受载荷，即使局部齿位的粘接层出现微小缺陷，相邻的齿位也能分担载荷，不会出现瞬间的整体失效。在实际建模过程中，这类结构的参数化设计逻辑很清晰，

　　先确定对接构件的基础截面尺寸，再以构件的中心轴线为对称基准，绘制单侧的锯齿轮廓，通过镜像命令生成另一侧的齿形，保证两个对接件的齿形完全匹配，建模时要注意齿顶与齿槽预留0.1-0.2mm的粘接间隙，避免装配时齿顶与齿槽完全顶死导致粘接剂无法均匀填充，影响粘接强度。这类结构不需要额外的紧固件辅助固定，仅靠结构嵌合与粘接剂的粘接力即可满足使用要求，对于一些不允许钻孔、不能使用金属紧固件的非金属构件连接场景，比如防静电工装、绝缘构件、耐腐蚀设备的部件拼接，这种连接方式既不会破坏构件的原有性能，又能保证足够的连接强度，同时拼接后的外观平整无凸起，不需要后续的打磨修平工序，能有效减少现场装配的工作量。在选型应用时，需要根据构件承受的载荷方向调整锯齿的朝向，如果构件主要承受沿长度方向的拉力，锯齿的斜面角度可以设置得稍大一些，提升抗拉伸能力；如果构件主要承受垂直于粘接面的剥离力，锯齿的齿深可以适当加大，提升咬合的抗剥离性能；无肩的对称设计也让构件没有方向性，装配时不需要区分对接方向，两个相同截面的构件可以任意端对接，降低了现场装配的出错概率，对于批量组装的工装治具、生产线非标构件来说，这种设计能大幅提升装配效率，减少零件的种类，降低加工与物料管理的成本。
