德萨格定理空间平面演示教具结构

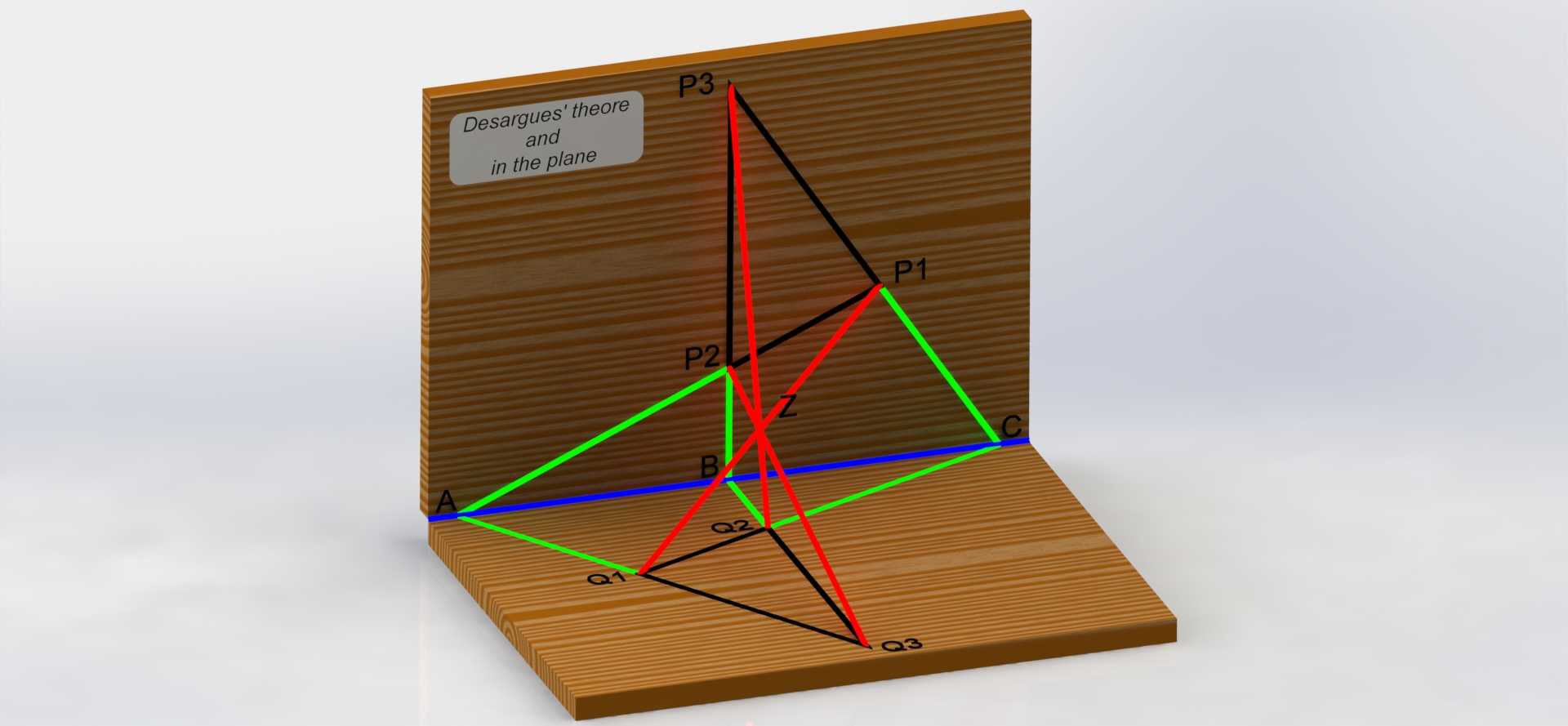

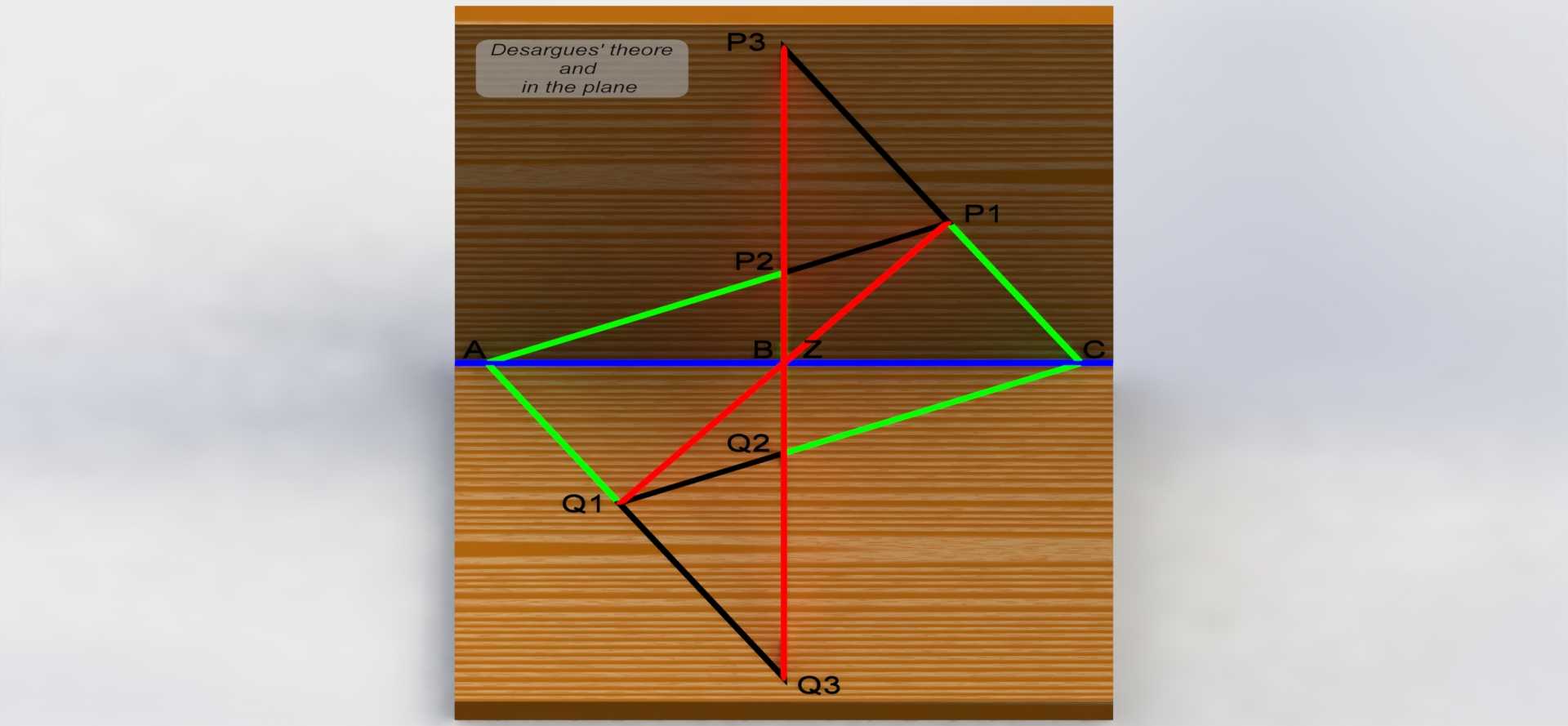

　　这套几何演示结构主要面向高校工程制图、射影几何课程的课堂演示场景，也可作为机械设计人员空间几何思维训练的辅助参照载体，解决传统平面板书难以直观呈现空间中点线面投影对应关系的痛点。整套结构采用两个互相垂直的木质平面作为承载基底，垂直平面与水平平面的交线作为德萨格线的定位基准，两个平面的拼接处做了直角定位处理，保证平面夹角稳定在90度，避免因平面翘曲影响几何关系的演示准确性。水平平面上绘制有黑色三角形轮廓，垂直平面上同样绘制对应黑色三角形轮廓，两个三角形的对应顶点采用红色张紧纤维线连接，所有连线在空间中汇交于同一点，直观呈现德萨格定理中顶点连线共点的核心特性；两个三角形的对应边延长线采用绿色线材标识，

　　三组对应边的交点全部落在两个平面的交线也就是蓝色标识的德萨格线上，清晰展示定理中对应边交点共线的几何规律。设计过程中优先考虑演示的直观性，所有几何元素采用高对比度色彩区分：黑色用于绘制三角形本体轮廓，避免与木质基底的纹理产生视觉混淆；红色用于顶点连线，突出空间中透视中心的位置；绿色用于边的延长线，引导观察者快速定位交点位置；蓝色用于标识两个平面的交线，强化德萨格线的基准地位。纤维线采用张紧结构固定，每根线的两端都在对应平面的点位处做了沉头固定，保证线材处于绷直状态，不会因松弛出现弯折，避免误导观察者对空间直线位置的判断。两个木质平面的边缘做了倒角处理，没有尖锐棱角，适合教学场景下的频繁拿取与展示，平面表面采用哑光木纹处理，

　　避免灯光反射造成的线条反光看不清的问题。安装边界上，整套结构可直接放置于水平讲台或桌面使用，不需要额外的固定支架，垂直平面与水平平面采用嵌入式拼接，拼接缝隙控制在0.2mm以内，保证两个平面的垂直度误差不超过0.5度，避免几何关系出现偏差。实际使用时，观察者可从不同角度观察结构，既能从斜向视角看到空间中两个三角形的透视关系，也能分别从正前方、正上方观察单个平面上的三角形投影，直观理解空间几何向平面几何转化的投影规律，帮助学习者快速建立空间点线面的对应逻辑，解决工程制图中截交线、相贯线求解时的空间思维障碍，也可作为三维建模人员练习空间线架构建的参照样例，建模时可通过该结构验证空间点、线、面的约束关系是否正确，检查共点、共线约束是否存在逻辑错误。结构上所有点位都做了清晰的标识，顶点位置标注有对应编号，方便讲解时对应几何定理中的点位描述，不需要额外对照教材即可完成定理的完整演示。
