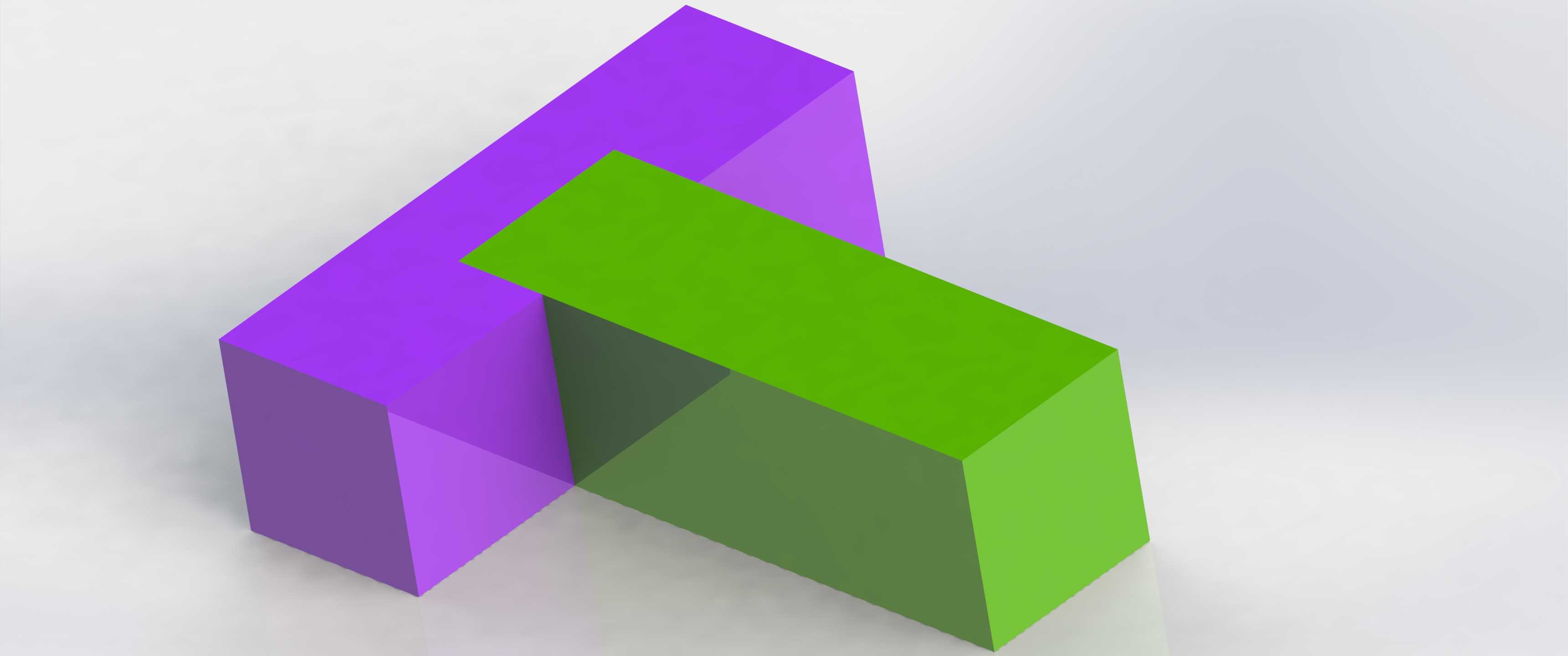

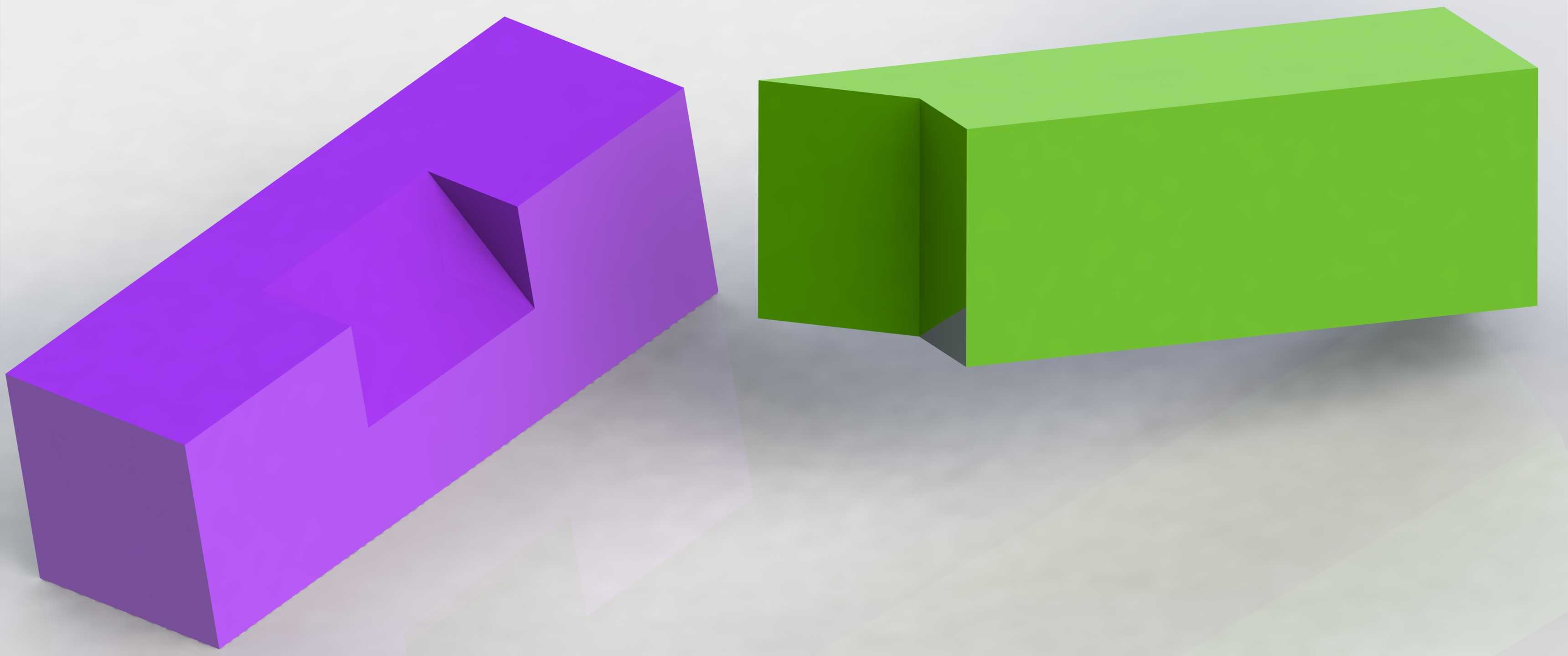

在非标自动化线体的工位衔接、模块化治具的快换对接场景里,这类凹凸咬合的插接结构是解决工位间快速定位、无额外紧固件拼接的常用结构形式,很多时候产线需要在短时间内完成不同功能治具的切换,或者在框架类设备的现场组装环节减少螺栓定位的调校时间,就会用到这类互相嵌合的凹凸配合结构。从结构本身来看,两个块体分别做了对应的凹口与凸台结构,紫色块体的直角凹口与绿色块体的外伸凸块尺寸完全匹配,配合面采用直面贴合的形式,没有做斜度导向,是依靠加工精度保证插接后的位置度,这种设计的好处是配合到位后不会出现横向的窜动,两个方向的直角面同时限位,相比单一面的定位结构,抗扭转的能力更强,在承受侧向载荷的时候,力可以分散到两个互相垂直的贴合面上,
不会因为单点受力出现结构偏转。实际应用的时候,这类结构常被用在工装夹具的基板拼接、小型输送线的段间对接、以及检测设备的模组快装环节,比如在多工位的检测治具上,不同的检测模块需要根据产品型号快速更换,把每个模块的对接端做成这种凹凸咬合的结构,安装的时候只要把凸块对准凹口推到位,就能保证两个模块的定位基准完全重合,不需要每次安装都重新打表调校位置,能大幅缩短换型的时间。设计这类结构的时候,首先要考虑配合公差的选取,因为是直面配合,间隙不能放得太大,否则会出现定位偏差,也不能过盈太多,不然拆装的时候会出现卡滞,一般根据加工设备的精度,选取基孔制的间隙配合,保证手动就能顺畅推入,同时配合面的表面粗糙度要控制在合理范围,
避免加工刀痕导致的装配卡阻。另外要注意安装边界的预留,这种插接结构在装配的时候需要沿着插接方向留出足够的装配行程,不能在插接方向上有其他结构遮挡,比如两个组件对接的时候,要保证凸块完全进入凹口的行程空间内没有管线、其他凸起零件的干涉,很多新手设计的时候只算了最终装配到位的尺寸,没留装配过程的移动空间,最后现场装的时候才发现结构顶住了,没法推到位。从受力角度来说,这种直角凹凸结构的受力面是两个垂直的平面,当组件承受垂直于插接方向的载荷时,两个面分别承受不同方向的分力,相比圆柱销的定位,这种面接触的结构承压面积更大,在同等载荷下的接触应力更小,不容易出现接触面的压溃变形,适合用在有一定载荷传递的对接场景,比如轻型框架的拼接,
两个框架段通过这种凹凸结构对接之后,再用少量螺栓锁紧,就能保证框架的整体刚度,比单纯用螺栓连接板拼接的定位精度更高,也不会因为螺栓的间隙出现框架段的错位。还有一点需要注意的是,这类结构在设计的时候要考虑加工的工艺性,凹口的内角要做清角还是圆角,要和配对凸块的外角对应,如果是用铣削加工凹口,内角没法做到绝对的清角,会有刀具半径留下的圆角,这时候对应的凸块外角就要做对应的倒角或者同样半径的圆角,避免装配的时候角部顶住,导致配合面没法完全贴合,很多现场出现的装配不到位问题,都是因为角部的工艺结构没处理好,看着尺寸都对,装的时候就是没法完全贴合,最后排查下来是内角的圆角和外角的直角干涉了。在一些需要频繁拆装的场景里,还可以在配合面做耐磨处理,比如镶上耐磨的导板,避免多次拆装之后配合面磨损,导致间隙变大,定位精度下降,不过如果是固定拼接、很少拆装的场景,直接用基材加工就足够满足使用要求,不需要额外增加耐磨结构,控制加工成本。
