四向互锁十字拼接连接结构

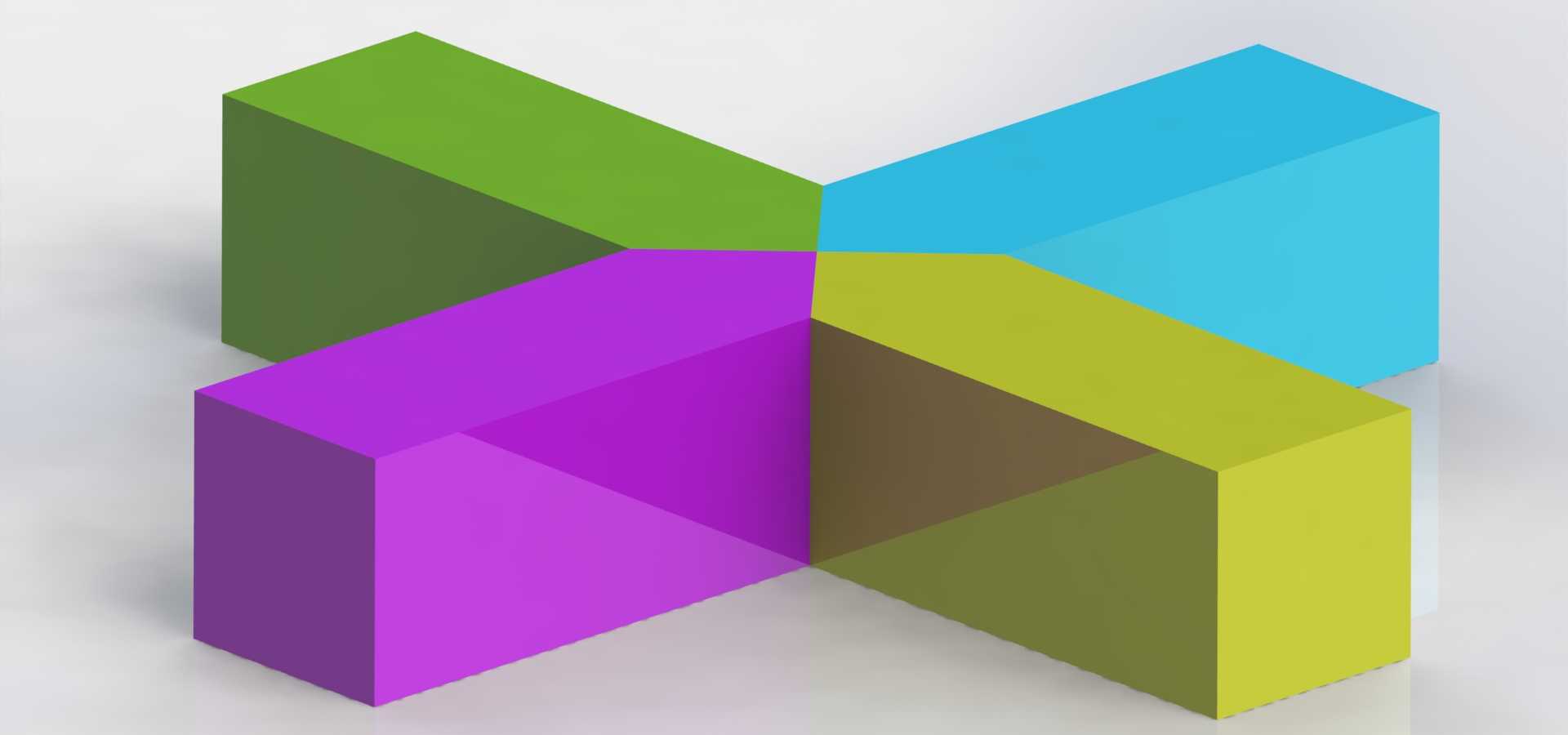

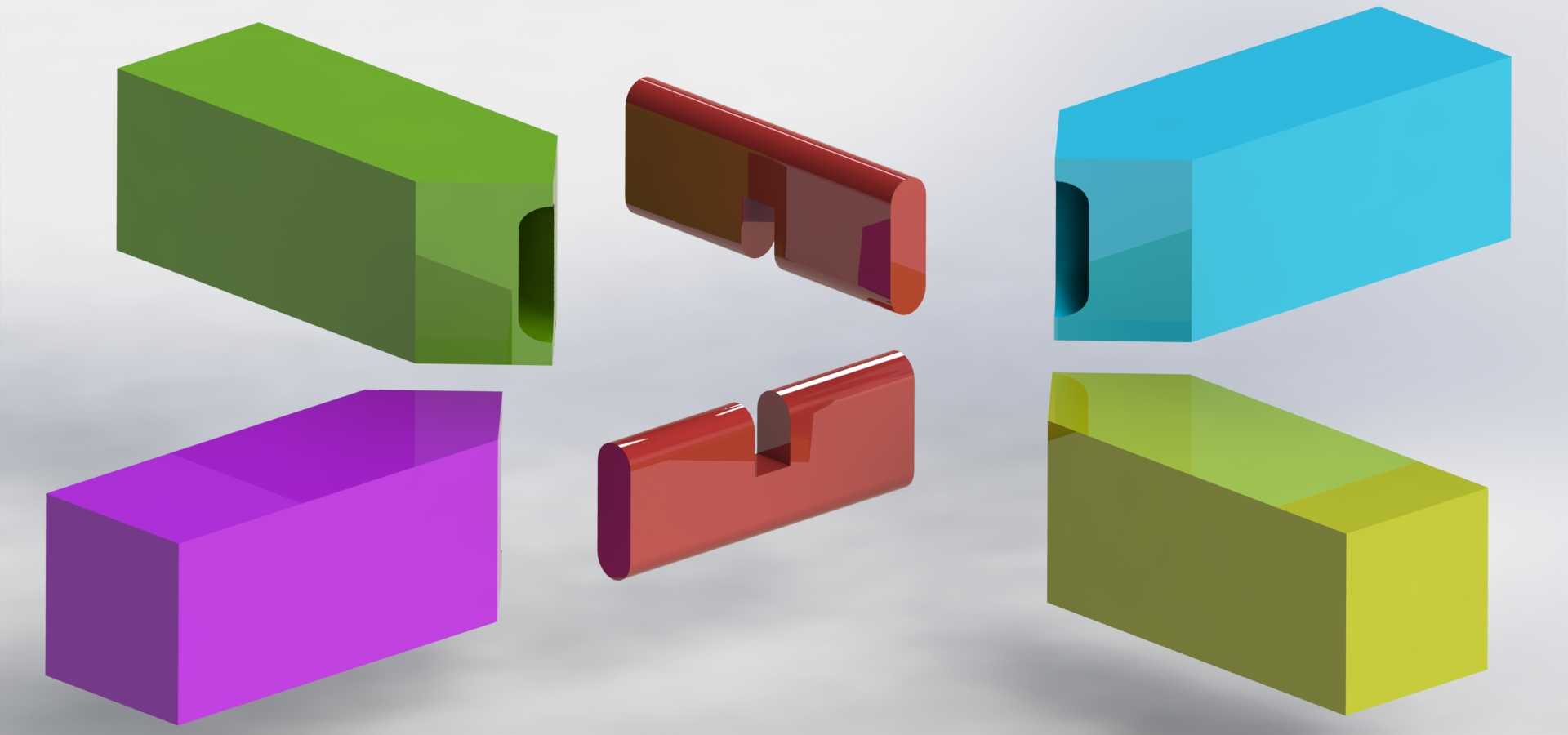

　　做设备框架搭建、模块化工装组装的时候，经常会遇到多根型材在同一节点十字交汇的连接需求，常规的角码、三通接头要么只能覆盖两到三个连接方向，要么需要额外打孔攻丝，现场装配的时候要反复核对孔位，遇到需要快速拆装的模块化展架、教学演示结构、轻型物料承载框架时，传统连接件的装配效率和连接同轴度很难兼顾。这个十字拼接结构就是针对这类四向同平面交汇的连接场景设计的，四个连接臂分别朝向正交的四个水平方向，每个臂的截面尺寸保持一致，能和对应规格的方型型材直接套接，不需要额外加工连接端面。从结构设计逻辑来看，这个构件没有采用传统的外接紧固件锁紧思路，而是通过四个构件自身的型面互锁实现拼接，每个单体构件都做了互补的斜切咬合面，四个零件拼合到一起的时候，

　　相邻构件的咬合面会互相卡紧，不会出现沿型材轴向的窜动，只要在拼接完成后在型材内腔穿入定位销，就能实现整个十字节点的锁死，不需要在节点外侧额外加装固定件，节点外表面能保持和型材一致的平整度，不会有突出的螺栓头或者角码结构影响外观或者后续的外板安装。实际应用的时候，这个连接结构适配的型材截面边长是统一的，四个方向的连接臂长度保持一致，安装边界就是以节点中心为原点，四个方向延伸的长度和配套型材的套接深度匹配，不会出现某一侧突出过长占用额外安装空间的问题，在做小型设备的防护框架、桌面级模块化置物架、教学用几何结构演示教具的时候，这个节点能让四个方向的型材保持严格的90度正交，不需要现场调校角度，装配的时候只需要把四个构件按咬合方向对齐，

　　敲入配套的型材之后穿入定位销就能完成固定，相比传统的焊接十字节点，这个结构不需要做焊后打磨、防锈处理，拆装之后可以重复使用，不会因为焊接变形导致后续装配出现尺寸偏差。在做轻型承载的框架结构时，这个互锁结构的受力分布也更均匀，四个方向的载荷会通过咬合面分散到四个连接构件上，不会像单一体的十字接头那样在交汇位置出现应力集中，长期受交变载荷的时候也不容易在节点根部出现断裂问题。设计这个结构的时候，特意把每个单体零件的脱模方向做了统一，不管是用注塑工艺做塑料材质的快速验证件，还是用铝型材挤压后铣削咬合面做金属承载件，都不需要复杂的工装夹具，单件加工的工序很少，批量生产的时候成本能控制在很低的水平。现场装配的时候不需要专用工具，

　　只要用橡胶锤把构件敲入型材内腔就可以完成预固定，定位销的孔位是在拼接完成后统一配钻的，能抵消零件本身的加工公差，不会出现因为单件尺寸超差导致整个节点装不上的问题。在一些需要频繁调整框架尺寸的临时工装、展会展架场景里，这个结构可以反复拆装十次以上还能保持足够的连接紧密度，咬合面不会因为多次拆装出现磨损松旷的问题，相比靠摩擦力锁紧的胀套式连接件，它的连接可靠性更高，不会因为长期受振动出现节点松脱的情况。另外这个结构的四个连接臂是完全对称的，装配的时候不需要区分方向，工人拿到零件随便哪个方向都能拼合，不会出现装反了要拆下来重装的问题，能有效降低现场装配的出错率，对于没有经过专业装配培训的临时施工人员也很友好。在做一些需要外露框架的文创产品、展示装置的时候，这个节点的平整外表面可以直接做表面氧化、喷塑处理，和配套的方管型材保持一致的外观效果，不需要额外做装饰盖遮挡连接结构，整体视觉效果更简洁利落。
