互锁拼接式直角角盒连接结构

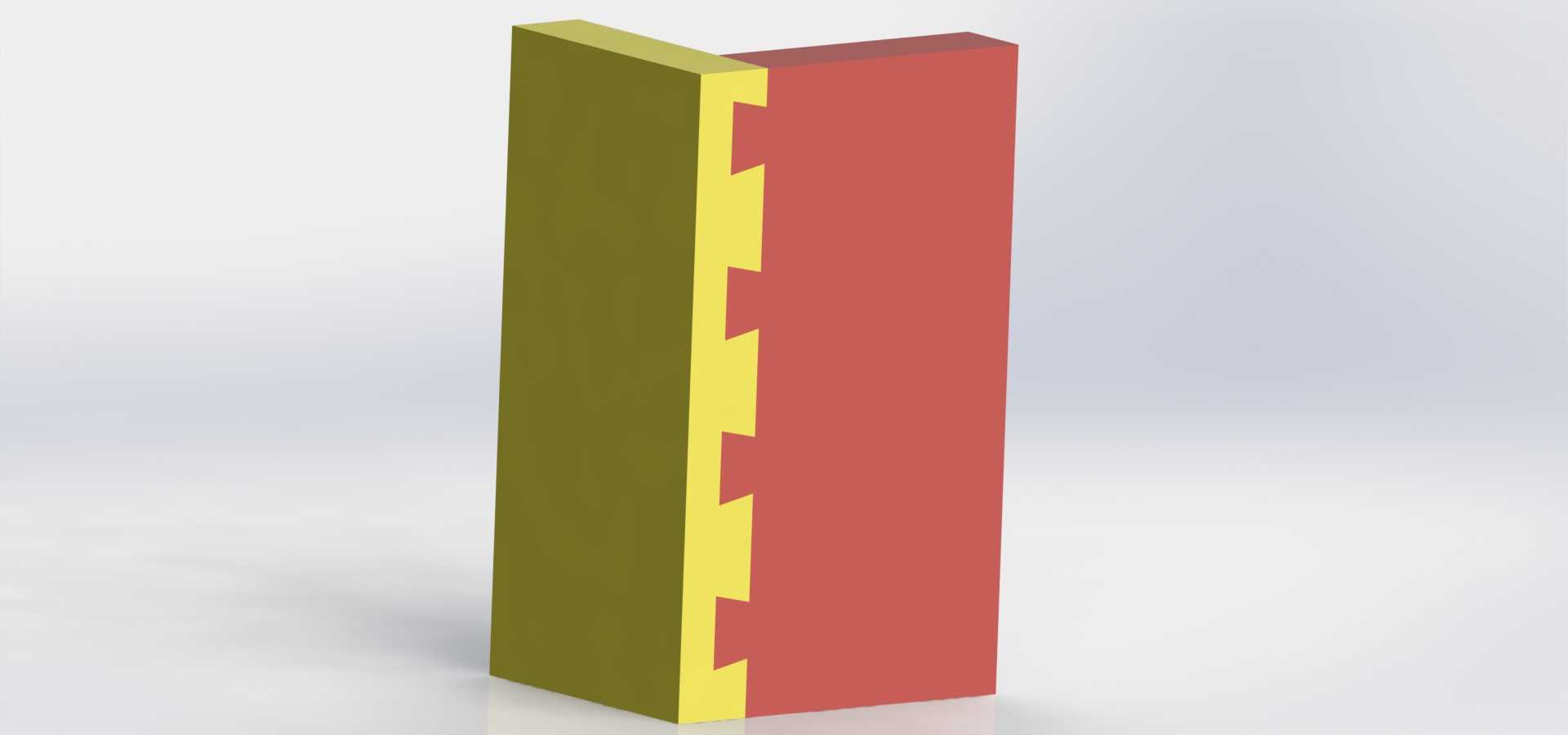

　　在钣金箱体、框架式防护结构、模块化机柜的装配场景中，直角位置的连接强度与装配便捷性一直是结构设计需要平衡的核心点，这款互锁拼接式角盒连接结构，正是针对直角邻接构件的快速拼接需求开发的连接构件。日常设备装配里，常见的直角连接多采用角码搭配螺丝锁紧、焊接固定或者折弯扣合的方式，焊接方式需要现场施焊，后续还要做表面打磨防腐处理，工序繁琐且后期拆解维护难度大；普通角码连接需要在两个邻接构件上提前预制安装孔，对位精度要求高，反复拆装后孔位容易出现滑牙变形，影响连接可靠性；而常规的折弯扣合结构对板材厚度适配范围窄，受外力冲击时容易出现脱扣松脱的问题。这款角盒连接结构采用雌雄榫互锁的拼接逻辑，两个连接分体分别对应直角相邻的两个安装面，

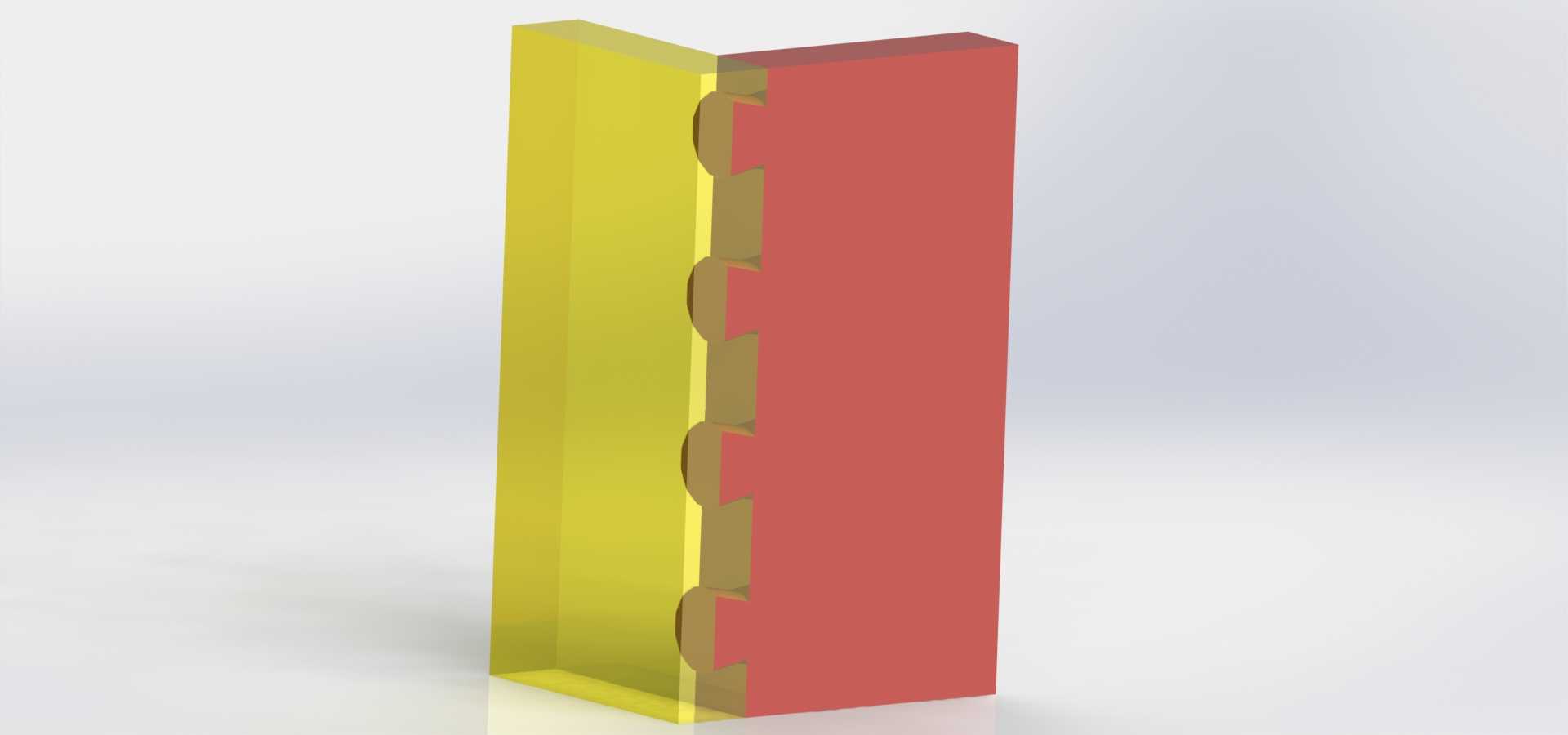

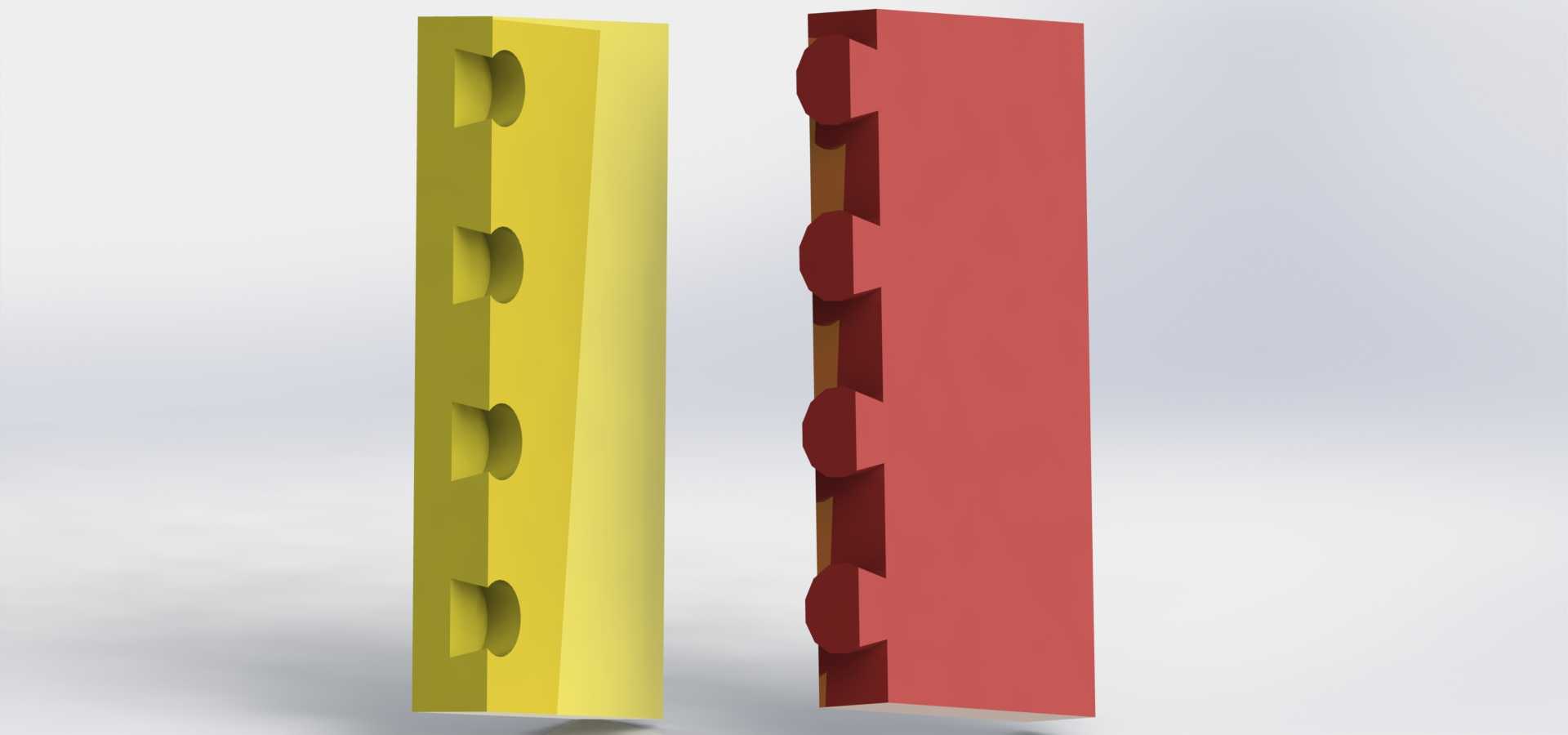

　　其中一个分体沿拼接边设置多道连续的弧形凸榫，另一个分体对应位置设置匹配的弧形凹槽，拼接时不需要额外的辅助定位工装，顺着拼接方向将凸榫压入凹槽即可完成两个分体的预固定，凸榫与凹槽的弧形接触面在拼接过程中会形成逐步导入的导向效果，即使两个邻接构件存在小范围的安装位置偏差，也能通过弧形面的滑移自动导正，降低现场装配的对位难度。从安装边界来看，两个连接分体的外侧分别设置平整的安装贴面，贴面可根据实际安装需求选择预留沉头螺丝孔、焊接凸点或者粘接面，适配不同厚度的板材、型材连接场景，当应用在1-3mm厚度的冷轧钢板箱体直角拼接时，可直接在贴面与板材接触位置采用点焊固定，互锁结构本身可承担焊接过程中的定位支撑作用，不需要额外加装临时固定夹具；

　　当应用在铝型材框架的直角连接时，可在贴面预制与型材槽位匹配的螺丝过孔，锁紧螺丝后互锁结构可承担直角位置的剪切力，避免长期受载后螺丝出现疲劳断裂的问题。结构的受力设计上，多道连续的弧形榫卯沿拼接边等距排布，每道凸榫的受力方向同时覆盖直角两个方向的载荷，当框架受到垂直于直角面的冲击载荷时，多道凸榫可将载荷均匀分散到整个拼接边，避免应力集中在单个连接点位置；当受到沿拼接边方向的拉扯力时，凸榫与凹槽的弧形咬合面会形成径向的锁紧力，外力越大咬合越紧密，不会出现直榫结构容易松脱的问题。在实际的设备改造场景中，这类互锁角盒连接结构还可用于旧箱体的直角位置加固，不需要对原有箱体做大面积的开孔破坏，只需要将两个分体分别贴合在直角的两个内侧面，

　　拼接互锁后采用拉铆或者结构胶粘接即可完成加固，相比传统的外贴角码加固方式，该结构隐藏在直角内侧，不会破坏设备的外表面平整度，也不会在外部形成突出的磕碰风险点。设计过程中针对拼接间隙做了适配优化，凸榫与凹槽之间预留了0.1-0.2mm的配合间隙，既可以满足喷涂、喷塑工艺的漆膜厚度要求，避免漆膜堆积导致拼接卡滞，也可以在有密封需求的场景中在拼接面填充密封胶条，间隙可容纳胶条的压缩量，保证直角位置的密封性能。针对不同的载荷等级需求，该结构可通过调整凸榫的数量、单个凸榫的宽度来适配不同的承载要求，轻载场景下如电气控制柜的门板直角拼接，可采用4道凸榫的轻量化结构，减少材料占用；重载场景下如物流周转箱的框架直角连接，可增加凸榫数量并加大凸榫的咬合深度，提升整体连接强度。
