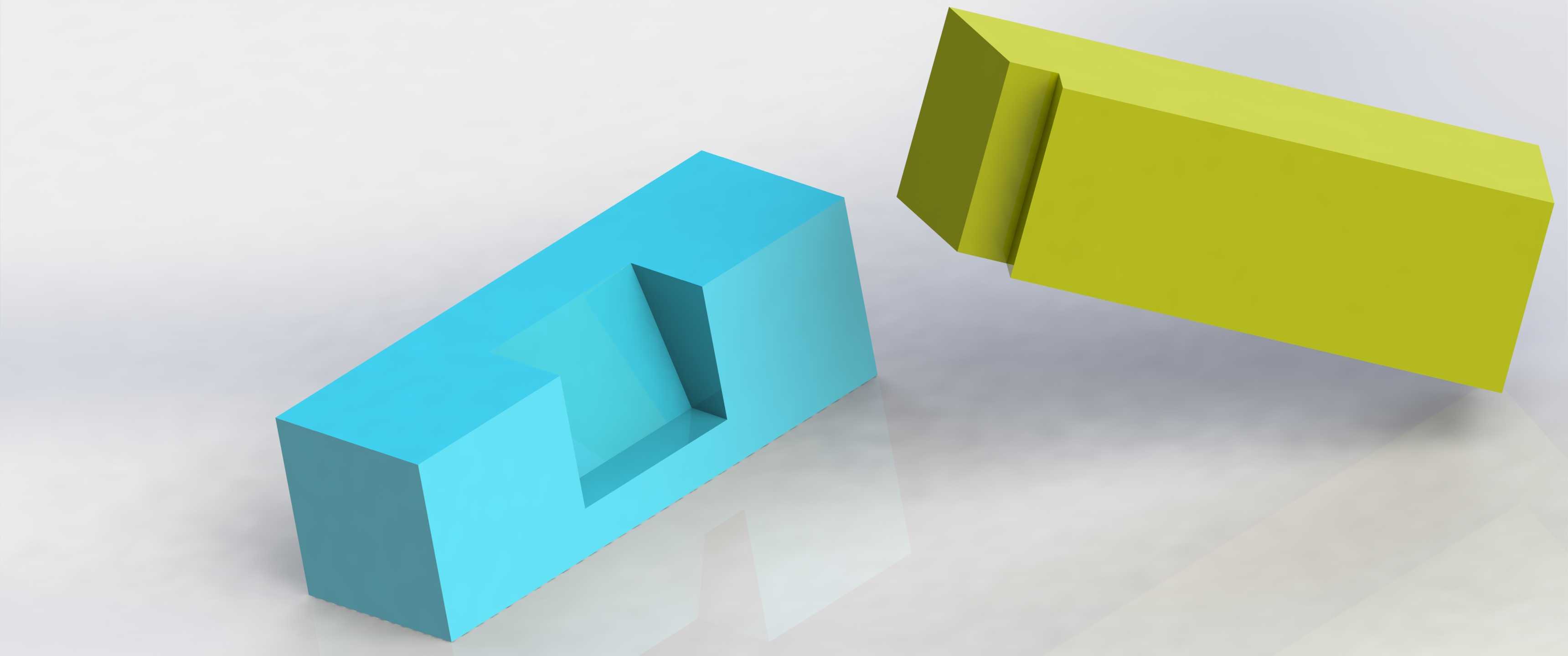

在非标自动化线体的工位快换、模块化工装的快速拼接场景中,这类互嵌式槽口连接结构的应用频率远高于常规螺栓紧固结构,尤其是在需要频繁拆装、无工具快速对位的工位上,这种手掌形互卡的T形槽结构能省去对位找正的大量辅助时间。从实际落地的设备场景来看,这类结构常出现在柔性装配线的工位挡块快换、小型工装基板的拼接扩展、检测治具的模块组合环节,相比传统的平口对接加销钉定位的结构,它不需要额外准备定位销、内六角扳手等拆装工具,操作人员徒手就能完成对位拼接,拼接完成后三个方向的限位能自动锁止,不会出现沿拼接面滑移、垂直方向松脱的问题。
设计这类结构的时候,首先要考虑的是安装边界的适配性,常规应用场景下,单块组件的外形尺寸会根据所安装的基板型材规格做匹配,比如适配40系列铝型材工装台的组件,单块的外接轮廓尺寸控制在80mm×80mm×40mm的区间内,不会超出型材安装面的边界,拼接后整体的平面度公差可以控制在0.1mm以内,满足工装基板上安装小型检测元件、定位挡块的平面度要求。槽口的配合间隙设计上,滑动配合段的单边间隙留0.05mm到0.08mm,既保证徒手就能顺畅滑入拼接,又不会因为间隙过大出现拼接后晃量超标的问题,锁止段的过盈量控制在0.02mm,滑入到位后会有轻微的卡滞感,不需要额外的锁止件就能实现位置固定。

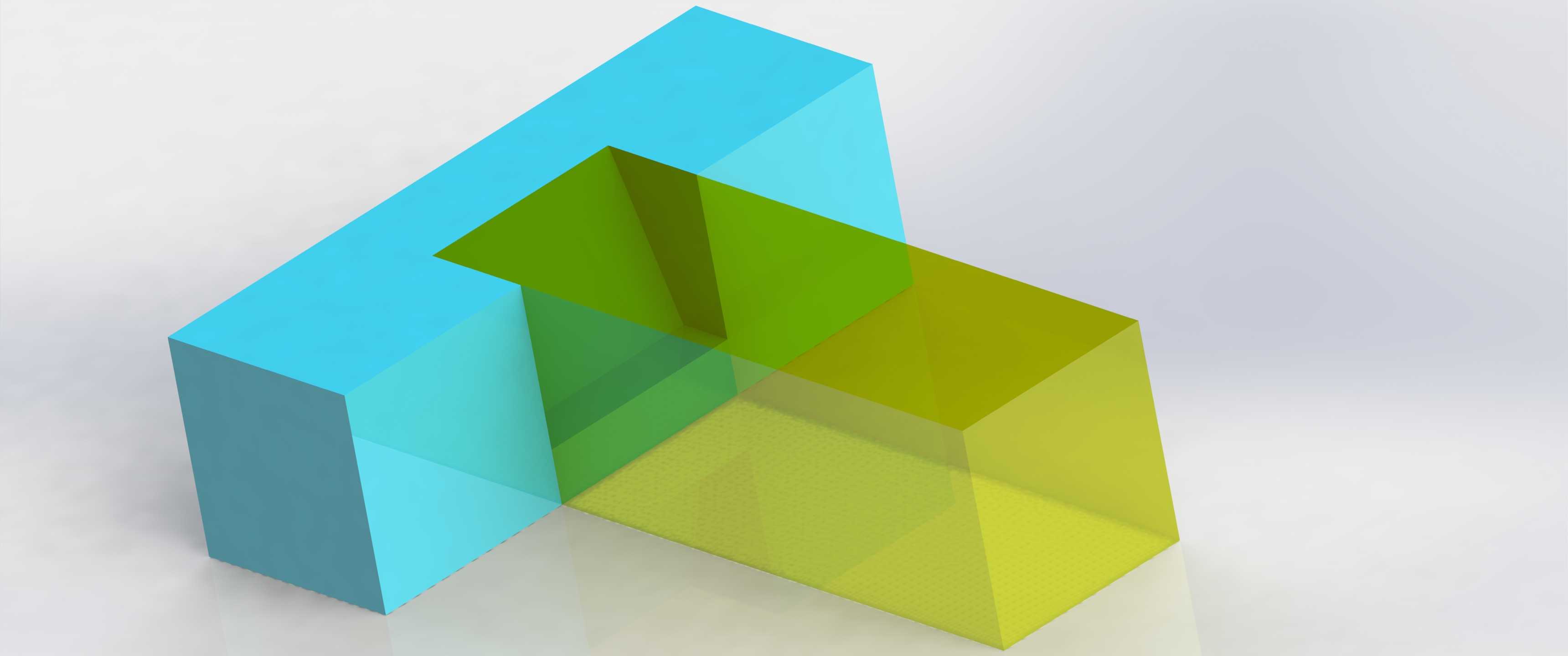

从功能特性来看,这种T形槽互嵌结构和普通的直槽拼接不同,手掌形的凹凸轮廓在拼接完成后,能同时限制X、Y、Z三个轴向的自由度,普通直槽拼接只能限制两个方向的自由度,还需要额外加装紧固螺钉防止沿槽方向窜动,而这个结构的末端做了梯形锁止卡口,滑入到位后卡口自动卡入对应凸台,沿槽滑动的自由度也被完全限制,在承受垂直于拼接面的负载时,槽口的搭接面能均匀分散受力,不会像平口对接那样出现应力集中在连接螺钉上的问题。实际测试中,单组这类拼接组件能承受不低于150N的垂直拉拔力,完全满足小型工装、线体挡块的受力需求,要是应用在负载更大的场景,只需要在组件中心预留一个M6的螺纹孔,加装一个紧定螺钉就能进一步提升锁止强度,不需要改动整体的拼接结构。
在建模设计的过程中,首先要确定槽口的滑动导向段长度,导向段的长度至少要占到组件整体边长的三分之二,保证拼接时能先通过长导向段完成初步对位,不会出现对位偏移卡滞的问题,导向段的入口处做1×45°的倒角,引导凸台顺利滑入槽内,避免直角边磕碰出现毛刺影响拼接顺畅度。凹凸配合的轮廓做等距偏移设计,保证所有配合面的间隙均匀,不会出现局部间隙过大、局部过盈卡滞的问题,组件的所有棱边都做R0.5的圆角处理,既避免加工时出现锐边割手的问题,也能减少热处理或者表面处理时的应力集中,提升零件的使用寿命。
从实际安装的角度来说,这类组件的底部可以根据安装需求做不同的适配结构,要是安装在铝型材工作台上,可以在底部加工T形螺母适配的滑槽,直接卡入型材槽内就能固定单块组件;要是安装在钢板平台上,可以在组件的四个角预留沉头孔,用内六角螺栓直接固定在平台面上,拼接的时候只需要将另一块组件的凸台对准已固定组件的槽口,沿导向方向滑入到位就完成拼接,整个过程不需要测量对位,拼接位置的重复定位精度能控制在0.03mm以内,完全满足多工位频繁切换的定位精度要求。在一些需要快速调整工位布局的装配线中,用这类组件拼接工装板,调整布局的时间能比传统螺栓连接的结构缩短70%以上,而且多次拆装后不会出现连接孔磨损、定位精度下降的问题,因为所有的受力都在槽口的配合面上,没有连接孔的应力磨损问题,长期使用的维护成本也更低。
