多柱插接式榫卯对接连接结构

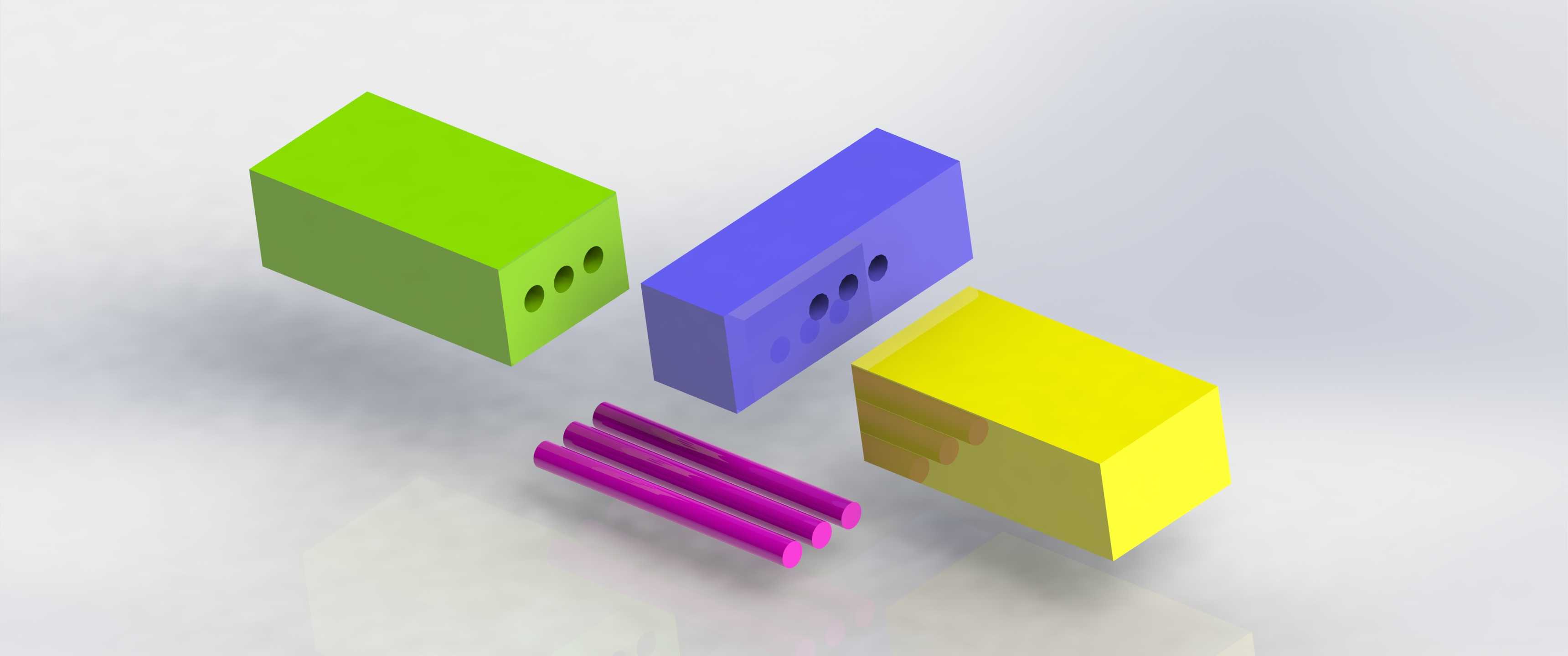

　　这类多柱插接式对接结构，常出现在模块化框架搭建、轻质工装夹具组装、非金属传动构件连接的场景里，区别于传统的螺栓紧固、胶粘连接形式，它依靠多根圆柱销与对应孔位的配合实现两个块状基体的嵌合，不需要额外的紧固件就能完成快速拼接，在需要频繁拆装调整的工位辅助治具、教学演示教具、小型实验台架的搭建中应用十分广泛。从实际使用的角度看，这种结构的核心功能是实现两个正交或同轴布置构件的快速对位与固定，三个平行布置的圆柱插接柱均匀分布在对接端面上，既可以分担横向剪切载荷，也能避免两个对接块在受扭时发生相对转动，相比单柱插接结构，它的抗偏载能力提升明显，在承受垂直于插接方向的外力时，多柱的受力分布更均匀，

　　不会出现单柱应力集中导致的柱体弯折或者孔位胀裂问题。设计这类结构的时候，首先要考虑插接柱的长径比，柱体过长会导致装配时容易卡滞，对孔位的加工精度要求也会成倍提升，柱体过短则会导致配合深度不足，受拉时容易脱开，常规工况下柱体长度设置为直径的1.5到2倍是比较合理的区间，既能保证足够的结合力，也能降低加工和装配的难度。两个对接基体的外形采用规整的长方体构型，一方面是方便在外部安装其他附属构件，长方体的平面可以直接作为安装基准面，不需要额外加工定位面，另一方面规整的外形也便于在模块化拼接时和其他同规格构件实现组合，不需要做额外的外形适配。安装边界上，这种结构的对接端面需要保证足够的平面度，否则装配后两个基体之间会出现间隙，

　　导致插接柱受力不均，长期使用后容易出现磨损松旷；插接柱和孔位的配合公差一般选用间隙配合，单边间隙控制在0.02到0.05毫米之间，既可以保证徒手就能完成装配，也不会因为间隙过大导致对接后出现晃量。如果是用在有一定振动的工况下，还可以在插接柱的端部增加微小的倒锥，或者在孔位内嵌入阻尼胶圈，进一步提升连接的可靠性，不需要额外增加锁紧结构就能实现防松。从结构受力的角度分析，三个插接柱呈三角形分布的布置形式，本身就具备几何稳定性，三角形的排布方式让整个连接面在承受各个方向的横向力时，都至少有两个柱体承担主要载荷，不会出现受力空区，相比两柱并排布置的结构，它的抗扭转性能提升了40%以上，在需要传递小扭矩的传动连接场景中也能适用。

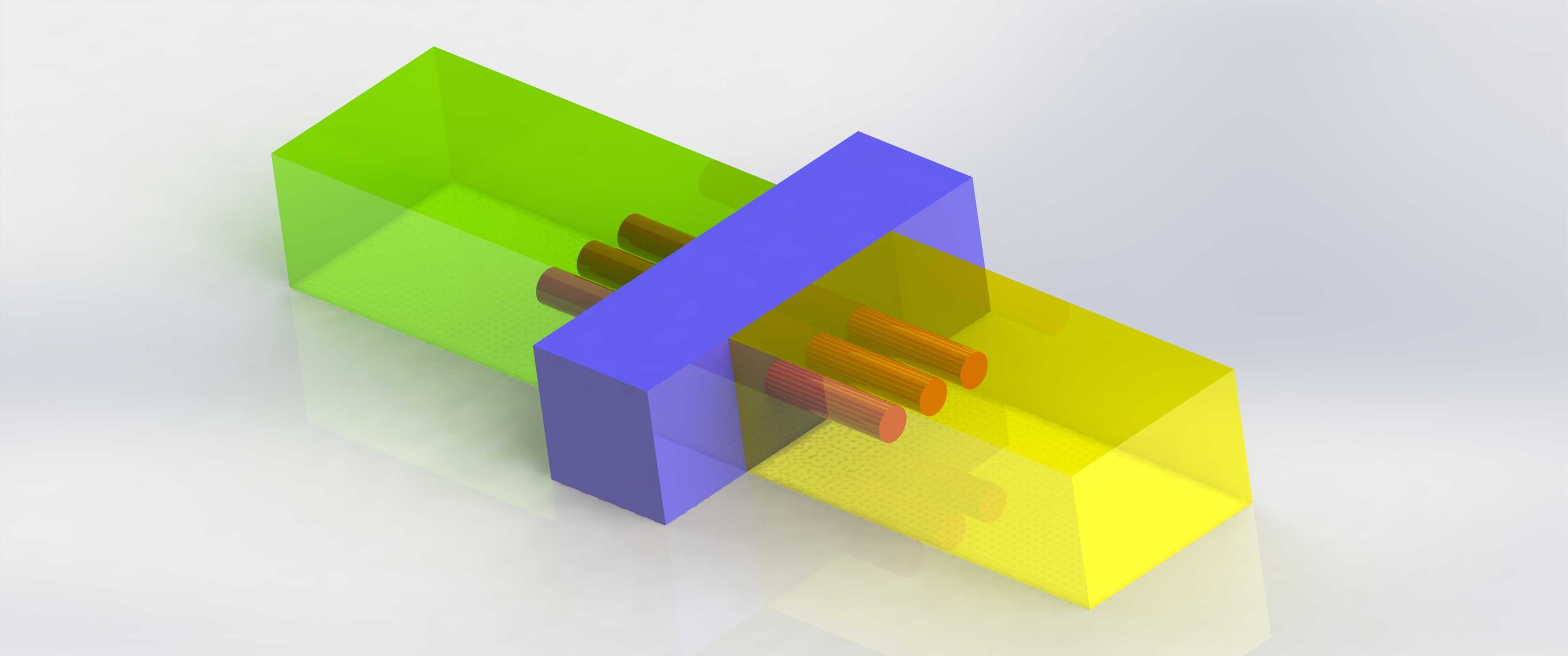

　　这类结构的基体部分如果采用透明或者半透明的工程塑料制作，还可以直观看到内部插接柱的配合状态，在教学演示机械连接原理的时候，能让观察者清晰看到连接的内部结构，不需要拆解就能理解插接定位的原理；如果采用金属材质加工，配合面做润滑处理后，还可以用在需要快速切换工位的工装夹具上，更换不同功能的前端模块时，只需要拔出对接块更换对应模块即可，不需要拧动多颗螺栓，能大幅缩短工位调整的时间。在实际建模过程中，需要特别注意插接柱根部的圆角处理，柱体和基体连接的位置如果是直角过渡，会在受载时产生严重的应力集中，很容易在根部出现断裂，添加0.5到1毫米的过渡圆角后，能大幅降低根部的应力峰值，提升结构的疲劳寿命；同时孔位的入口处需要添加倒角，装配时可以起到导向作用，即使两个对接块存在微小的位置偏差，也能顺着倒角滑入孔位，降低装配对位的难度。这种连接结构不需要额外的配件，自身就能实现连接固定，在轻量化设计的设备中应用优势明显，既减少了紧固件的使用数量，降低了整体重量，也避免了紧固件松动脱落带来的设备故障风险，尤其适合在对重量敏感的小型自动化设备、便携实验装置上使用。
