插入式扁榫棒材角部拼接连接结构

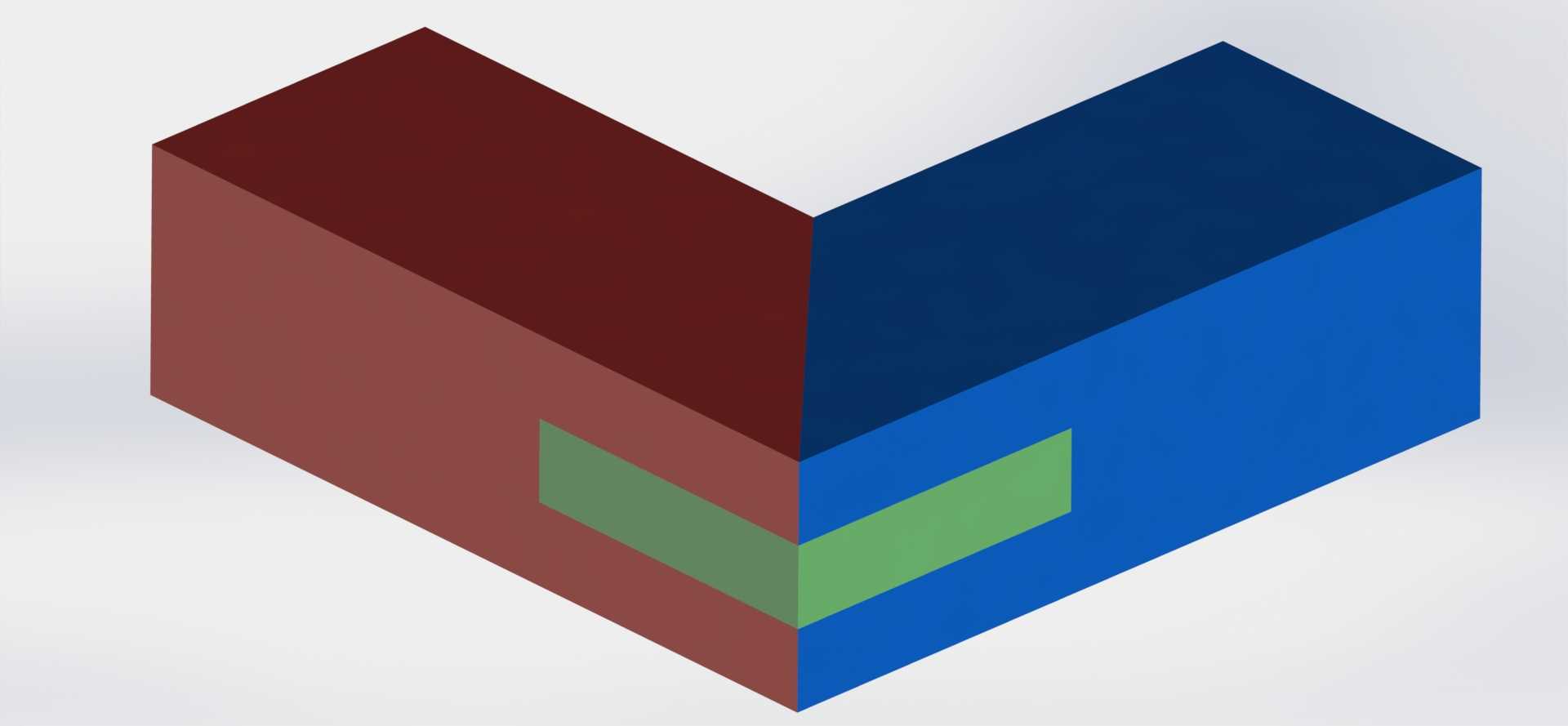

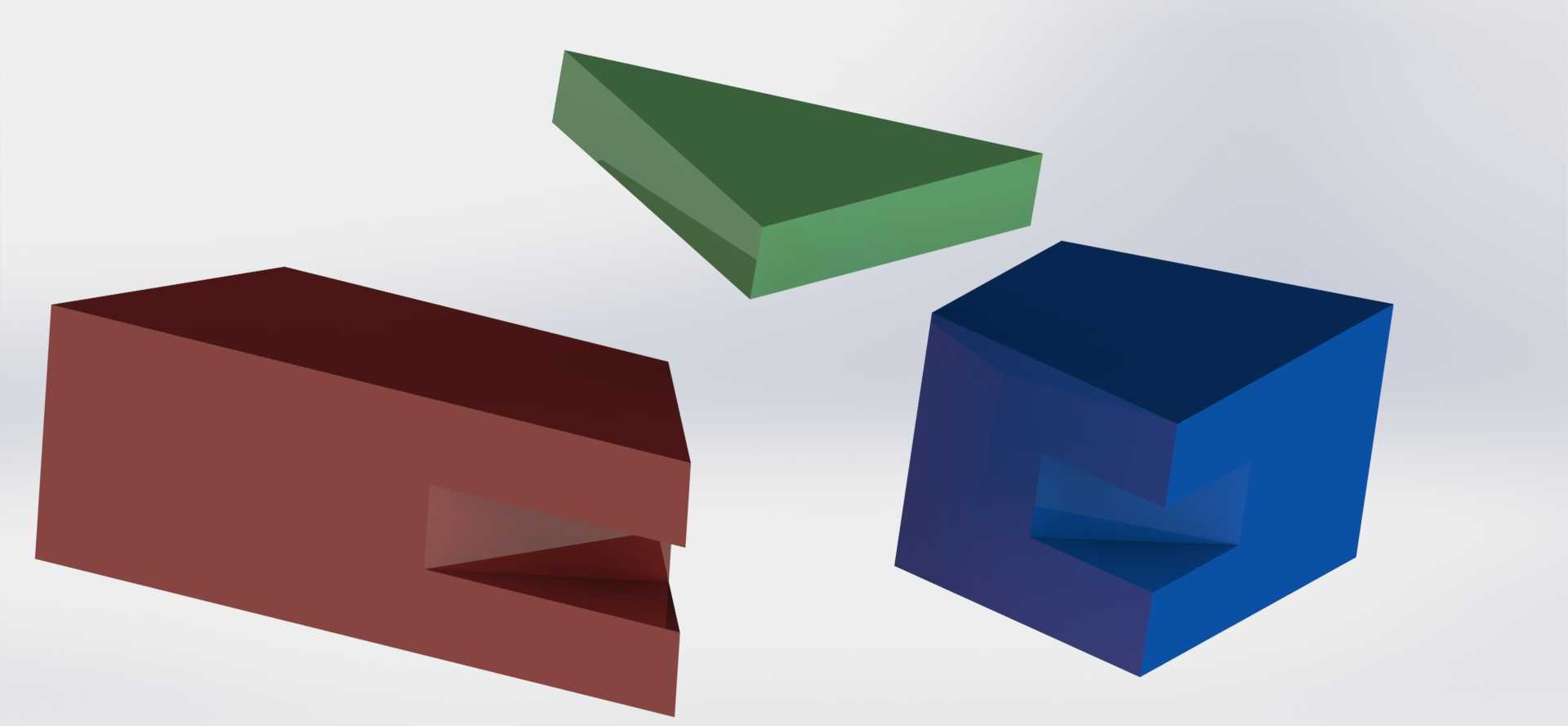

　　在实木家具框架、铝型材工装机架、模块化仓储护栏的现场装配场景中，两根正交棒材的角部连接可靠性直接决定整体结构的抗扭刚度与长期使用稳定性，传统的直角钉接、外角码连接不仅外露连接件影响外观一致性，在反复受侧向冲击的工况下还容易出现钉孔松动、角码变形导致的直角错位问题，插入式扁榫的角部编织结构正是针对这类痛点优化的连接方案。从结构受力逻辑来看，该连接结构将两根正交棒材的对接端面分别加工出互补的L型嵌合台阶，其中一根棒材的角部预留贯通的扁形榫槽，另一根棒材对应位置加工出与槽型完全匹配的扁榫凸起，装配时无需额外辅助定位治具，只需将扁榫沿榫槽轴向推入即可实现两根棒材的自动对中，嵌合后两个方向的接触面同时承担剪切力与拉拔力，

　　相比单圆柱榫的连接形式，扁榫的长圆形截面能有效限制棒材绕自身轴线的转动自由度，避免框架结构在受垂直于框架平面的外力时出现榫卯扭转松脱。设计这类连接结构时，首先要根据棒材的截面尺寸确定扁榫的宽厚比，通常扁榫的厚度取棒材壁厚或实体截面厚度的三分之一，宽度取棒材对应边宽度的二分之一，榫长控制在棒材截面边长的0.8倍，既保证足够的嵌合接触面积分散应力，又不会因为榫槽过深削弱棒材自身的结构强度；在两根棒材的对接接触面处，需要预留0.1至0.15毫米的涂胶间隙，针对金属材质的棒材连接，该间隙可填充厌氧胶实现粘接与嵌合的双重固定，针对木质或工程塑料材质的棒材，该间隙适配常用的聚醋酸乙烯酯胶层厚度，避免过盈量过大导致装配时棒材端部被撑裂。

　　从安装边界来看，该连接结构的所有加工特征均位于棒材的端部区域，不会在棒材外露表面留下安装孔或连接件凸起，装配完成后角部外表面与棒材外表面完全齐平，后续做表面喷涂、包覆处理时无需额外填补连接件缝隙；在模块化机架的批量装配场景中，该结构可实现无紧固件快速拼接，单组角部连接的装配时间相比角码螺丝连接缩短60%以上，且后期拆卸维护时只需沿榫槽轴向反向打出扁榫即可完成拆解，不会破坏棒材的主体结构，可重复拆装使用。针对不同工况的载荷需求，还可在扁榫的中心位置加工横向销孔，装配完成后打入弹性圆柱销做防松限位，适用于振动较大的物流周转架、设备防护栏等场景；若用于外观要求较高的实木家具生产，可将扁榫的端部做隐形处理，装配后榫接位置完全隐藏于构件内部，

　　外表面无任何连接痕迹。在三维建模过程中，需要重点控制扁榫与榫槽的配合公差，针对机加工金属件采用H7/h6的间隙配合保证装配顺畅，针对注塑成型的塑料件需要预留0.2度的脱模斜度，同时在榫槽的内转角处加工0.5毫米的工艺圆角，避免应力集中导致的转角开裂；做结构受力仿真时，可重点验证扁榫根部的剪切应力以及榫槽开口处的张应力，确保在额定侧向载荷下结构变形量控制在框架整体精度允许的范围内。
