棒材角部拼接连接结构设计

　　在型材框架搭建、物料输送导轨拼接、防护栏组装这类现场施工场景里，棒材的角部对接一直是容易被忽略却直接影响整体结构刚性的环节。很多现场施工时直接采用焊接或者外置角码固定，不仅后期拆装维护难度大，外露的连接件还容易积灰、刮蹭输送物料，在食品加工、洁净车间这类对卫生死角有要求的场景里，外置连接件的缝隙还容易残留污渍，不符合洁净生产要求。这款棒材角部编织拼接结构，就是针对这类应用痛点做的内嵌式连接设计，不需要额外的外置固定件，两根棒材通过端部的咬合结构就能完成角部拼接，拼接完成后外表面齐平，没有凸起的连接结构，既不会影响物料在型材表面的滑动输送，也不会在防护栏、设备框架外侧留下刮蹭隐患。从结构设计逻辑来看，

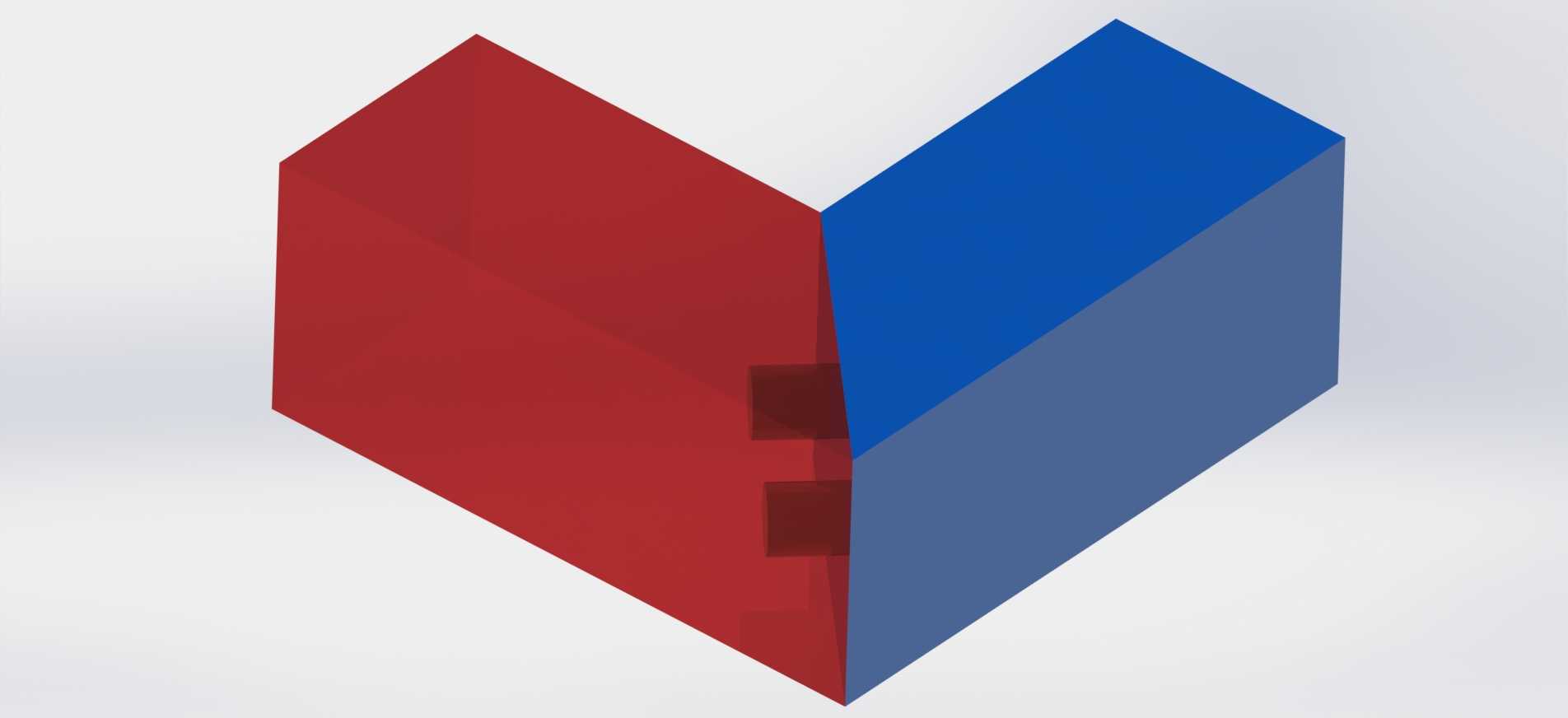

　　这款连接结构采用了类似榫卯的咬合思路，在两根方形棒材的对接端分别加工出互锁的凹凸卡位，其中一根棒材的端部切出对应角度的斜切面，同时在切面位置预留两个方形的卡位凸块，另一根棒材的对接端则加工出匹配的斜切面与卡位凹槽，拼接时只需要将两根棒材沿对接方向推入，凸块就能完全嵌入凹槽内，依靠凹凸结构的咬合承受横向与纵向的载荷，不需要额外打胶或者焊接固定，后期需要拆解调整框架尺寸时，只需要沿反方向将两根棒材敲出即可，重复拆装不会损伤连接部位的结构强度。在安装边界的设计上，这款连接结构完全内嵌在棒材的实体内部，不会额外占用棒材外侧的安装空间，拼接完成后角部的外轮廓与整根棒材的外表面完全齐平，两根棒材拼接后形成的直角角度公差控制在0.1度以内，

　　不会出现对接错位导致的框架歪斜问题。针对不同材质的棒材适配，这套咬合结构的卡位尺寸做了通用化设计，不管是铝合金型材、工程塑料棒还是实木方料，只要端部按照对应尺寸加工出咬合结构，都可以实现稳定拼接，不需要针对不同材质调整连接结构的尺寸参数。在实际设备应用中，这类角部连接结构可以用在自动化生产线的型材框架搭建上，替代传统的外置角码连接，减少框架外侧的凸起结构，避免设备运行过程中管线、操作人员衣物被凸起的连接件勾挂；也可以用在物流输送线的导轨拼接上，齐平的对接表面不会卡滞输送的工件，尤其是输送小型包装盒、电子元器件这类容易被缝隙卡滞的物料时，齐平的拼接面能大幅降低卡料的概率；在洁净车间的防护围栏搭建中，无外露连接件的设计也能减少卫生死角，

　　日常清洁时只需要擦拭围栏外表面即可，不需要清理连接件缝隙里的积尘。从建模的细节处理来看，这款结构的咬合面做了微小的导入斜度设计，拼接时凸块可以顺着导入斜度顺利滑入凹槽，不会因为加工公差导致拼接卡滞，同时卡位凸块的根部做了圆角过渡处理，避免棒材受侧向冲击时凸块根部出现应力集中断裂的问题，凹槽的深度与凸块的伸出长度做了等尺寸匹配，拼接到位后两根棒材的对接面完全贴合，不会出现拼接缝隙过大的问题。针对不同的棒材截面尺寸，这套连接结构可以按照比例缩放卡位结构的尺寸，不需要改变整体的咬合逻辑，不管是小尺寸的仪器安装支架还是大尺寸的设备承重框架，都可以套用这套拼接结构的设计思路，只需要根据棒材的承重需求调整凸块的厚度与数量即可，比如承重较大的框架可以将卡位凸块的数量增加到三个或者四个，提升连接部位的抗剪切能力，承重较小的轻型框架则可以保留两个凸块的设计，减少端部加工的工作量。
