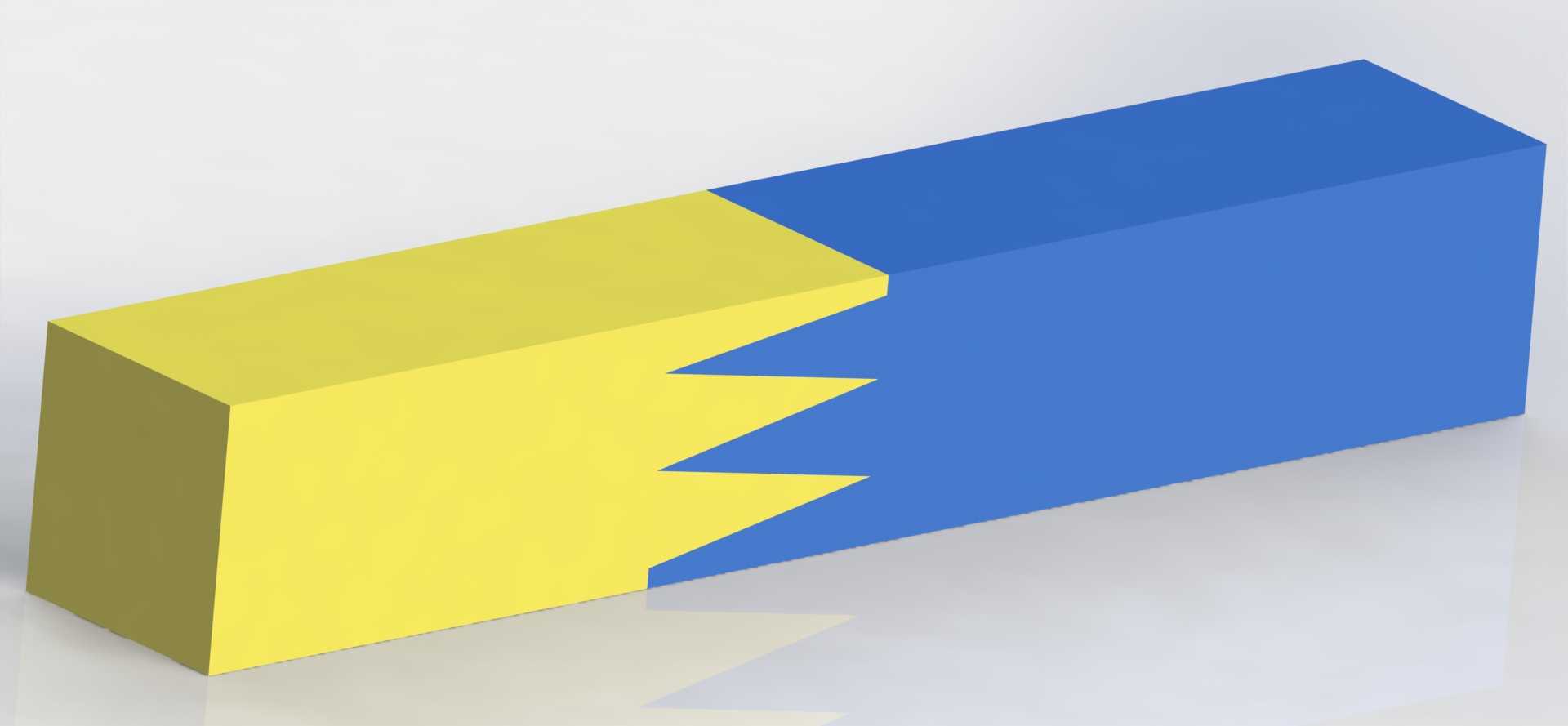

锯齿形缺口嵌合对接连接结构

　　在各类工装夹具、模块化型材拼接、非标自动化机架组装以及轻型承载的构件对接场景中，传统的平面对接粘结结构往往存在抗剪切能力不足、对接定位偏差大、受侧向力易脱开的问题，这类锯齿形缺口嵌合的对接结构，正是针对这类场景的痛点做的结构优化。从实际使用场景来看，这类结构常应用在不需要反复拆装、但要求对接后两构件保持较高同轴度与抗剪能力的部位，比如非标设备的轻型支撑梁对接、工装定位块的拼接延长、木质或工程塑料构件的胶接装配，甚至部分3D打印定制工装的分体打印后拼接场景，都能看到这类嵌合结构的应用。

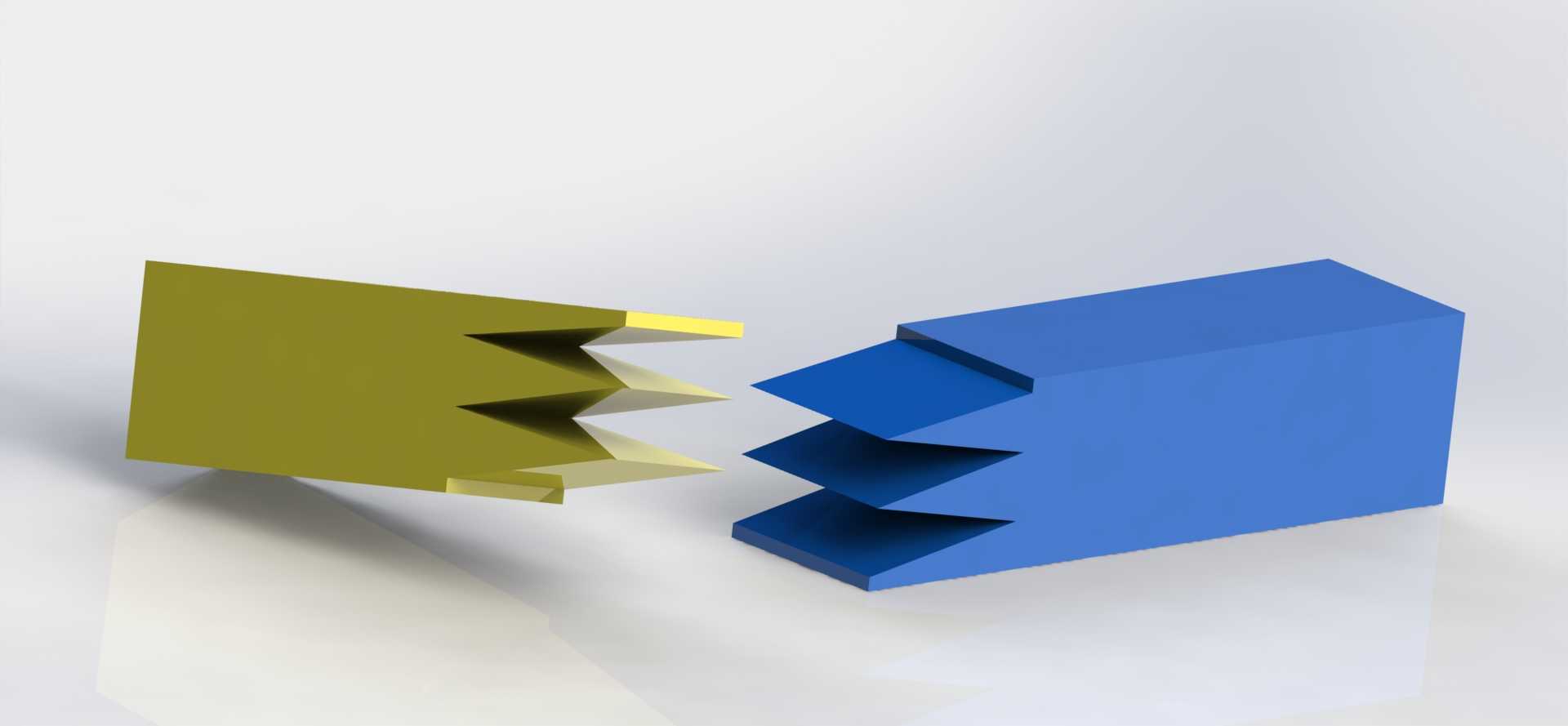

　　从功能特性上看，这种多齿锯齿状的缺口设计，首先解决了平面对接时的定位问题，两构件对接时不需要额外做定位销孔，依靠锯齿形的凹凸配合就能自动完成对位，避免粘接固化过程中构件出现横向错位；其次，交错的齿形大幅增加了两构件的粘结接触面积，相比等截面的平面对接，接触面积能提升40%以上，胶层固化后的连接强度自然更高；更关键的是，锯齿的咬合结构能承担垂直于对接方向的剪切载荷，当构件受到侧向的弯折、推拉作用力时，力不会直接作用在胶层上，而是通过齿形的机械咬合传递到构件本体，大幅降低胶层受剪脱开的风险，即使胶层出现局部老化，咬合结构也能提供一定的机械防脱能力，不会出现瞬间的结构失效。

　　在设计思路上，这类结构的齿形参数需要匹配实际的承载需求与加工工艺：如果是采用铣削加工的金属构件，齿的尖角可以做小角度的倒角，避免加工时出现崩刀，同时齿的倾斜角度一般控制在30度到45度之间，角度过小会导致齿的根部强度不足，受挤压时容易崩齿，角度过大则会失去咬合防错位的效果；如果是用于3D打印或者注塑成型的塑料构件，齿的根部需要做不小于0.5mm的圆角过渡，减少应力集中，避免构件受载时从齿根位置断裂。设计时还要注意两构件的配合公差，粘结场景下齿侧需要预留0.1mm到0.2mm的胶层间隙，保证胶液能够均匀填充在配合面之间，不会因为间隙过小导致胶液被挤出，出现局部缺胶的问题。

　　关于外形尺寸与安装边界，这类对接结构的整体外形保持与对接构件一致的外轮廓，不会因为做了嵌合缺口就增加构件的外部尺寸，不需要额外预留安装操作空间，对接操作时只需要在两个配合面均匀涂覆结构胶，将齿形对齐后沿轴向推合到位，保持固定压力等待胶层固化即可，不需要额外的紧固件或者辅助定位工装。需要注意的是，这类结构主要承受轴向压力与侧向剪切力，不适合用于承受大拉力的对接场景，如果有大拉力承载需求，还需要配合外部的紧固件或者卡扣结构做补强。另外在加工时，两个对接构件的齿形需要采用同一套加工参数成型，保证齿形的啮合精度，如果是分批次加工的构件，需要提前做好加工首件的啮合验证，避免出现齿形错位导致无法装配的问题。在实际装配过程中，涂胶后要及时清理挤到构件外表面的多余胶液，避免胶液固化后影响构件的外观尺寸与后续的装配配合。
