交错搭接式机械传动连接橡座结构

　　在各类重载机械传动、工装夹具定位以及非标自动化设备的工位衔接场景中，这类交错搭接式橡座的应用覆盖范围极广，从冲压生产线的工件临时支撑定位，到物流输送线的末端挡停缓冲，再到工装夹具的快换对接基座，都能看到这类结构的实际落地。不同于常规的平面式支撑座，该橡座采用了斜向块体与两个垂直支撑块交错嵌合的结构形式，核心设计思路是通过多面贴合的搭接方式，分散垂直方向与水平侧向的复合载荷，避免常规单块支撑座在受偏载时出现的应力集中问题。

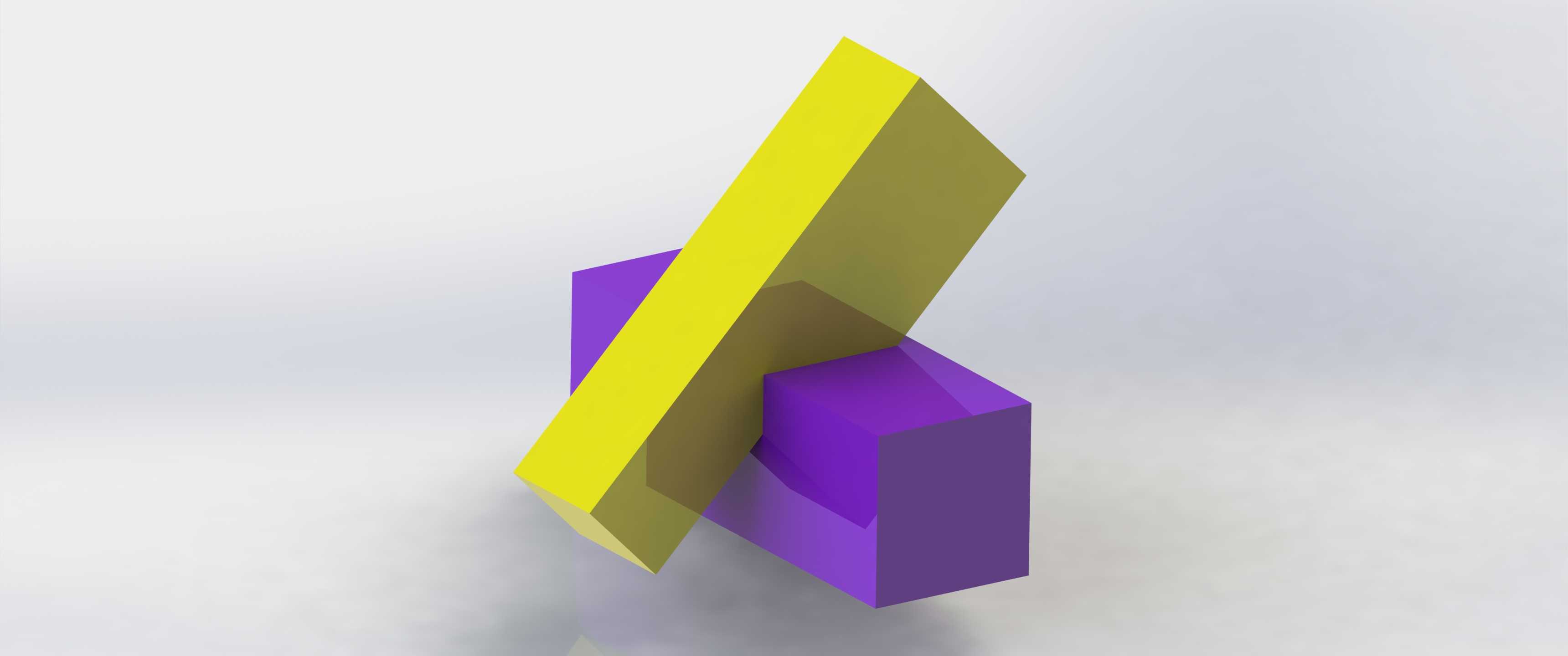

　　从实际使用的功能特性来看，该结构的斜向搭接面做了整面贴合处理，两个紫色的块状支撑体分别承担垂直方向的主支撑力，斜向布置的黄色块体则同时承担侧向限位与斜向载荷传递的作用，三个块体的嵌合部位没有多余的凸起结构，安装时可以直接嵌入设备安装位的预留槽内，不需要额外设计复杂的定位销孔，仅靠贴合面的摩擦力与侧向挡边就能实现稳定固定。在设备运行过程中，当工件传递到该橡座位置时，斜向块体的斜面可以引导工件自动滑落到预设的支撑位置，不需要额外增设导向构件，减少了工位的零件数量与装配工作量。

　　设计这类橡座时，首先要明确安装边界的尺寸限制，两个垂直支撑块的底面需要完全贴合安装基准面，底面的平面度公差需要控制在0.02mm以内，避免安装后出现翘曲导致支撑不稳。斜向块体的倾斜角度经过受力校核，设置为与水平方向呈62度夹角，这个角度既可以保证工件滑落时的导向顺畅，不会出现卡滞，也能保证斜向块体承受载荷时不会出现滑移脱位。三个块体的搭接重合面宽度设置为单块体宽度的三分之一，这个尺寸比例是经过反复迭代验证的，重合面过宽会导致整体结构尺寸过大，占用过多安装空间，重合面过窄则会导致搭接部位的接触应力过大，长期受载后出现压溃变形。

　　在实际选型适配时，需要注意该橡座的安装槽深度要与垂直支撑块的高度匹配，支撑块露出安装面的高度需要根据被支撑工件的底部轮廓确定，避免支撑高度过高导致工件重心偏移，或是支撑高度过低无法起到有效支撑。斜向块体的上端面需要做倒钝处理，去除尖锐棱角，避免工件滑落时被棱角刮伤表面，同时也能减少安装调试过程中操作人员被划伤的风险。对于有缓冲需求的使用场景，可以在三个块体的贴合面之间加装薄型橡胶垫，进一步吸收工件接触时的冲击载荷，降低运行过程中的噪音，同时补偿加工过程中产生的微小尺寸误差，保证各贴合面都能均匀受力。

　　这类橡座的结构没有复杂的曲面特征，加工时可以直接采用方料铣削成型，不需要特殊的工装夹具，加工成本较低，同时后期维护更换也十分便捷，单个块体出现磨损时可以单独替换，不需要更换整个组件，降低了设备的运维成本。在传动衔接工位使用时，该结构可以承受的垂直载荷远大于同体积的单块式支撑座，因为载荷通过三个块体的贴合面分散传递到安装基准面，不会出现单块体受偏载时的断裂风险。在一些需要快速调整支撑位置的场景中，该橡座可以直接通过底部的安装槽滑动调整位置，调整到位后通过侧向的紧定螺钉固定即可，不需要重新加工安装孔位，适配性极强。
